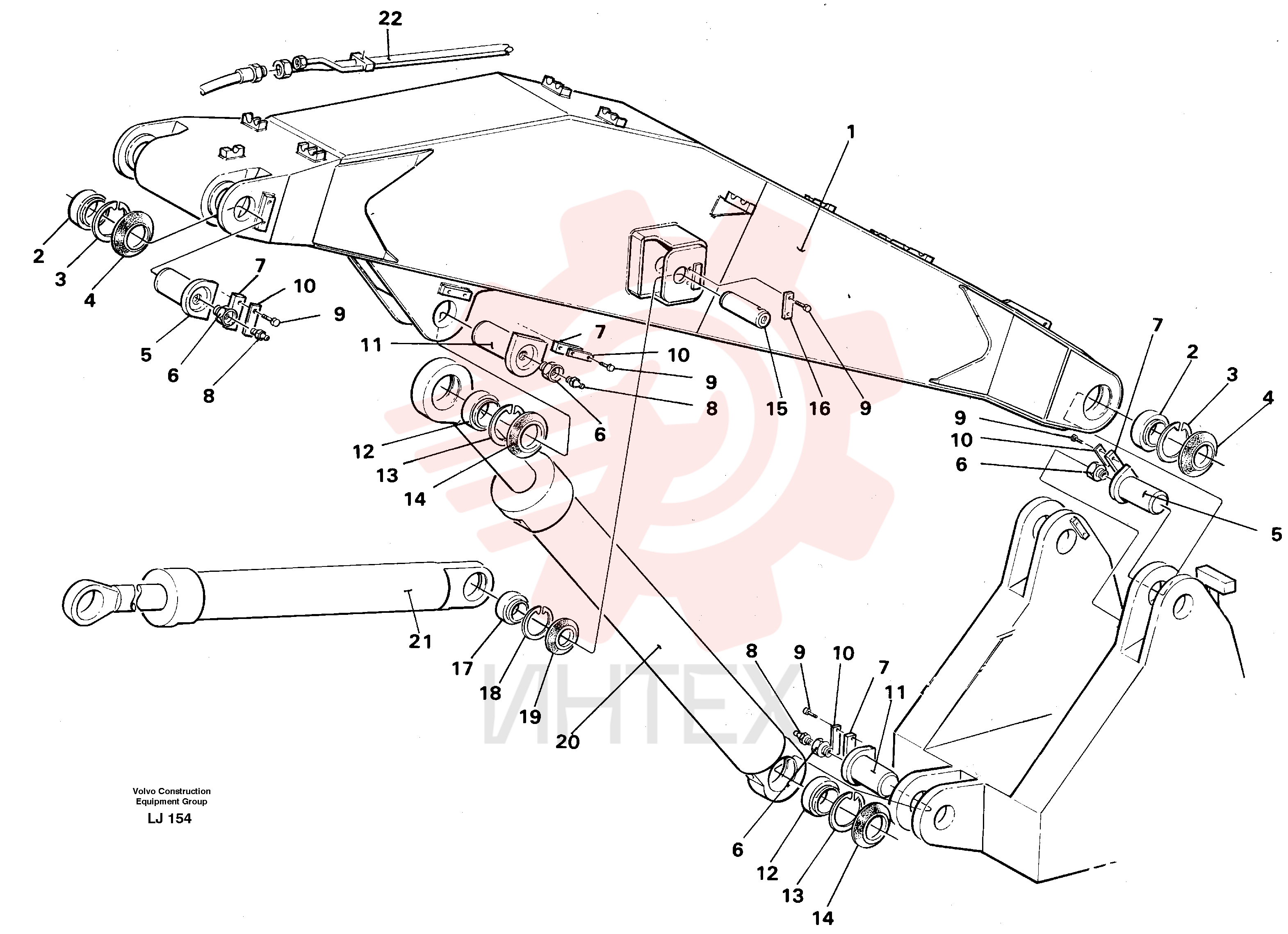

VOE 14238157 Стрела лопаты (часть 1)

VOE 14238157 Стрела лопаты (часть 1)

VOE 14238157 Стрела лопаты (часть 1)

1 VOE 14238157

  • VOE 14238157 - Стрела лопаты

2 VOE 6624649

  • VOE 6624649 - Подшипник шарнирный

2 VOE 6624649

  • VOE 6624649 - Подшипник шарнирный

3 VOE 914552

  • VOE 914552 - Кольцо стопорное

3 VOE 914552

  • VOE 914552 - Кольцо стопорное

4 VOE 14042986

  • VOE 14042986 - Кольцо уплотнительное

5 VOE 14260146

  • VOE 14260146 - 14260146

6 VOE 14041545

  • VOE 14041545 - 14041545

7 VOE 14059294

  • VOE 14059294 - Шайба стопорная

7 VOE 14059294

  • VOE 14059294 - Шайба стопорная

8 VOE 14014069

  • VOE 14014069 - Масленка

8 VOE 14014069

  • VOE 14014069 - Масленка

9 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

9 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

10 VOE 14059397

  • VOE 14059397 - Планка замка ответная

11 VOE 14047952

  • VOE 14047952 - 14047952

12 VOE 14310098

  • VOE 14310098 - Подшипник тяги

12 VOE 14310098

  • VOE 14310098 - Подшипник тяги

13 VOE 914554

  • VOE 914554 - Кольцо стопорное

13 VOE 914554

  • VOE 914554 - Кольцо стопорное

14 VOE 14041132

  • VOE 14041132 - Кольцо уплотнительное

15 VOE 14236448

  • VOE 14236448 - Мост (ось)

16 VOE 14040175

  • VOE 14040175 - Планка замка ответная

17 VOE 356313

  • VOE 356313 - Подшипник тяги

17 VOE 356313

  • VOE 356313 - Подшипник тяги

18 VOE 914544

  • VOE 914544 - Кольцо стопорное

18 VOE 914544

  • VOE 914544 - Кольцо стопорное

19 VOE 14041917

  • VOE 14041917 - Кольцо уплотнительное
