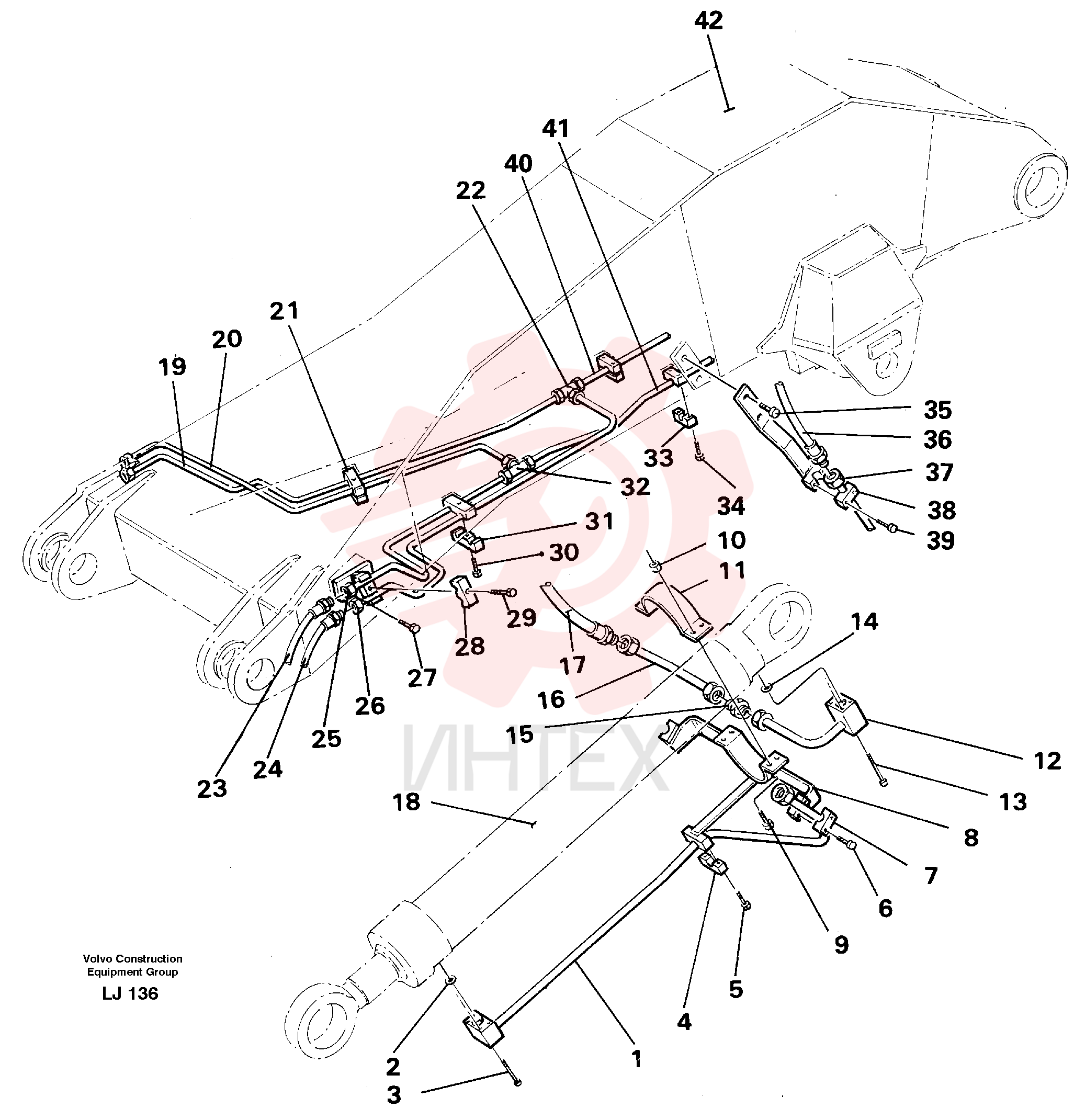

VOE 14238368 Трубка в сборе (часть 1)

VOE 14238368 Трубка в сборе (часть 1)

VOE 14238368 Трубка в сборе (часть 1)

1 VOE 14238368

  • VOE 14238368 - Трубка в сборе

2 VOE 949659

  • VOE 949659 - Кольцо уплотнительное (О-кольцо)

2 VOE 949659

  • VOE 949659 - Кольцо уплотнительное (О-кольцо)

3 VOE 970978

  • VOE 970978 - Винт с шестигранной головкой

3 VOE 970978

  • VOE 970978 - Винт с шестигранной головкой

4 VOE 14041530

  • VOE 14041530 - Зажим для труб

5 VOE 13970949

  • VOE 13970949 - Винт с шестигранной головкой

5 VOE 13970949

  • VOE 13970949 - Винт с шестигранной головкой

6 VOE 13970949

  • VOE 13970949 - Винт с шестигранной головкой

6 VOE 13970949

  • VOE 13970949 - Винт с шестигранной головкой

7 VOE 14041530

  • VOE 14041530 - Зажим для труб

8 VOE 14233737

  • VOE 14233737 - Фиксатор трубки

9 VOE 970976

  • VOE 970976 - Винт с шестигранной головкой

9 VOE 970976

  • VOE 970976 - Винт с шестигранной головкой

10 VOE 13971072

  • VOE 13971072 - Гайка шестигранная

10 VOE 13971072

  • VOE 13971072 - Гайка шестигранная

11 VOE 14044234

  • VOE 14044234 - Зажим

11 VOE 14044234

  • VOE 14044234 - Зажим

12 VOE 14238367

  • VOE 14238367 - Трубка в сборе

13 VOE 13970982

  • VOE 13970982 - Винт с шестигранной головкой

13 VOE 13970982

  • VOE 13970982 - Винт с шестигранной головкой

14 VOE 949659

  • VOE 949659 - Кольцо уплотнительное (О-кольцо)

14 VOE 949659

  • VOE 949659 - Кольцо уплотнительное (О-кольцо)

15 VOE 14012492

  • VOE 14012492 - 14012492

16 VOE 14238946

  • VOE 14238946 - Трубка в сборе

17 VOE 14046384

  • VOE 14046384 - Шланг гидравлический

17 VOE 14046384

  • VOE 14046384 - Шланг гидравлический

19 VOE 14238376

  • VOE 14238376 - Трубка в сборе

20 VOE 14238379

  • VOE 14238379 - Трубка в сборе

21 VOE 14040349

  • VOE 14040349 - Крышка

22 VOE 14012481

  • VOE 14012481 - 14012481

23 VOE 14053918

  • VOE 14053918 - Шланг гидравлический

24 VOE 14053918

  • VOE 14053918 - Шланг гидравлический

25 VOE 14238377

  • VOE 14238377 - Трубка в сборе

26 VOE 14238380

  • VOE 14238380 - Трубка в сборе

27 VOE 970945

  • VOE 970945 - Винт с шестигранной головкой

27 VOE 970945

  • VOE 970945 - Винт с шестигранной головкой

28 VOE 14040349

  • VOE 14040349 - Крышка

29 VOE 955275

  • VOE 955275 - Винт с шестигранной головкой

29 VOE 955275

  • VOE 955275 - Винт с шестигранной головкой

30 VOE 955275

  • VOE 955275 - Винт с шестигранной головкой

30 VOE 955275

  • VOE 955275 - Винт с шестигранной головкой

31 VOE 14040349

  • VOE 14040349 - Крышка

32 VOE 14012481

  • VOE 14012481 - 14012481

33 VOE 14046872

  • VOE 14046872 - Зажим для труб

34 VOE 955275

  • VOE 955275 - Винт с шестигранной головкой

34 VOE 955275

  • VOE 955275 - Винт с шестигранной головкой

35 VOE 970945

  • VOE 970945 - Винт с шестигранной головкой

35 VOE 970945

  • VOE 970945 - Винт с шестигранной головкой

36 VOE 14056270

  • VOE 14056270 - Шланг гидравлический

36 VOE 14056270

  • VOE 14056270 - Шланг гидравлический

37 VOE 14238375

  • VOE 14238375 - Трубка в сборе

38 VOE 14046872

  • VOE 14046872 - Зажим для труб

39 VOE 955275

  • VOE 955275 - Винт с шестигранной головкой

39 VOE 955275

  • VOE 955275 - Винт с шестигранной головкой

40 VOE 14238375

  • VOE 14238375 - Трубка в сборе

41 VOE 14238375

  • VOE 14238375 - Трубка в сборе
