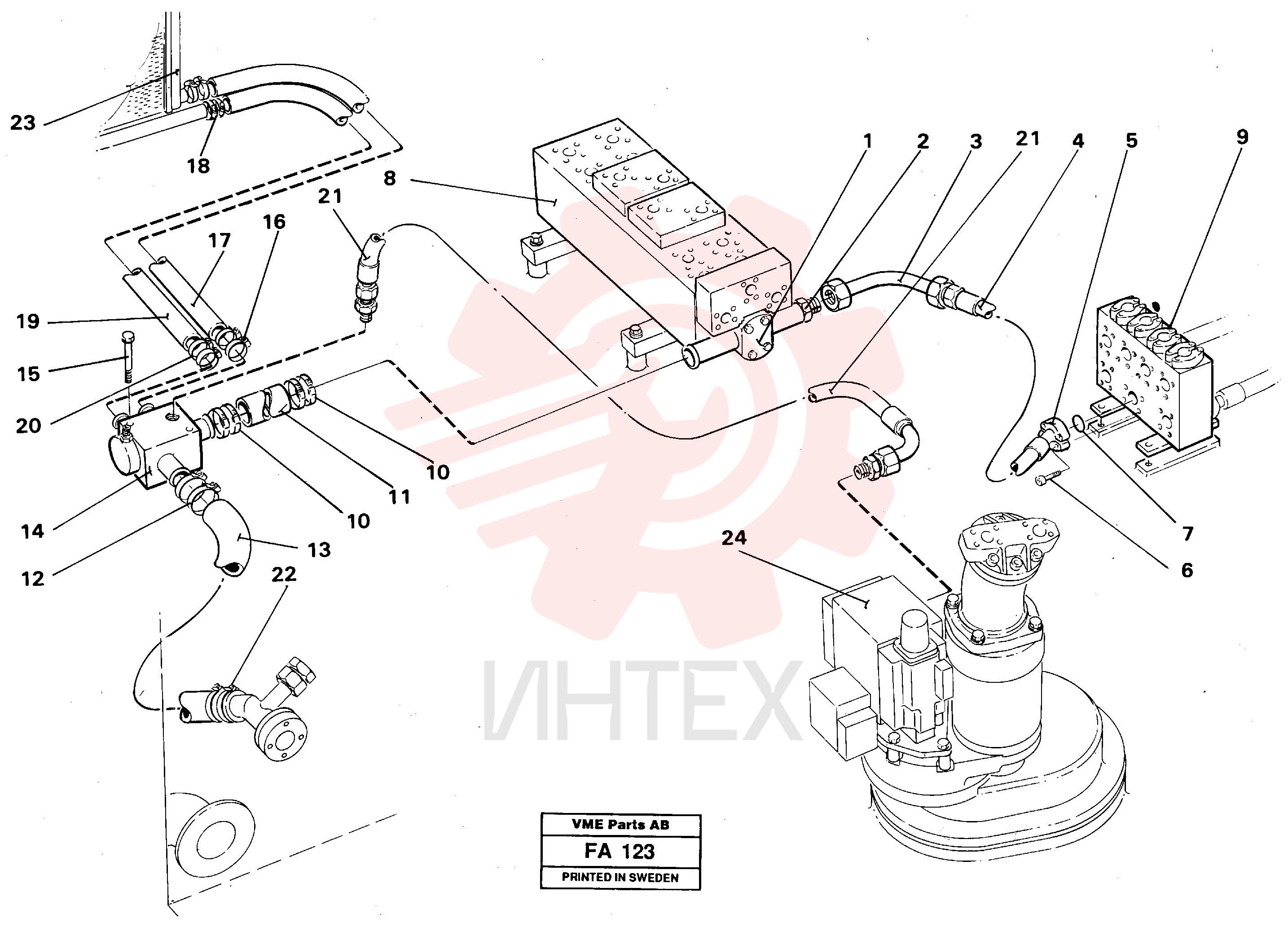

VOE 14261618 Линия сливная (часть 2)

VOE 14261618 Линия сливная (часть 2)

VOE 14261618 Линия сливная (часть 2)

1 VOE 14261618

  • VOE 14261618 - Линия сливная

2 VOE 14012433

  • VOE 14012433 - 14012433

3 VOE 14260427

  • VOE 14260427 - Трубка в сборе

4 VOE 14231054

  • VOE 14231054 - Шланг гидравлический

5 VOE 14048189

  • VOE 14048189 - Полуфланец

5 VOE 14048189

  • VOE 14048189 - Полуфланец

6 VOE 13970972

  • VOE 13970972 - Винт с шестигранной головкой

6 VOE 13970972

  • VOE 13970972 - Винт с шестигранной головкой

7 VOE 14215715

  • VOE 14215715 - Кольцо уплотнительное

7 VOE 14215715

  • VOE 14215715 - Кольцо уплотнительное

10 VOE 11061206

  • VOE 11061206 - Хомут шланговый

11 VOE 14254875

  • VOE 14254875 - Шланг

11 VOE 14254875

  • VOE 14254875 - Шланг

12 VOE 11061206

  • VOE 11061206 - Хомут шланговый

13 VOE 14254874

  • VOE 14254874 - Шланг

13 VOE 14254874

  • VOE 14254874 - Шланг

15 VOE 959269

  • VOE 959269 - Винт с внутренним шестигранником

16 VOE 14261827

  • VOE 14261827 - Хомут шланговый

16 VOE 14261827

  • VOE 14261827 - Хомут шланговый

17 VOE 14261854

  • VOE 14261854 - Шланг

17 VOE 14261854

  • VOE 14261854 - Шланг

18 VOE 14261827

  • VOE 14261827 - Хомут шланговый

18 VOE 14261827

  • VOE 14261827 - Хомут шланговый

19 VOE 14211295

  • VOE 14211295 - Шланг гидравлический

19 VOE 14211295

  • VOE 14211295 - Шланг гидравлический

20 VOE 14261827

  • VOE 14261827 - Хомут шланговый

20 VOE 14261827

  • VOE 14261827 - Хомут шланговый

21 VOE 14260418

  • VOE 14260418 - Шланг гидравлический

22 VOE 11061206

  • VOE 11061206 - Хомут шланговый
