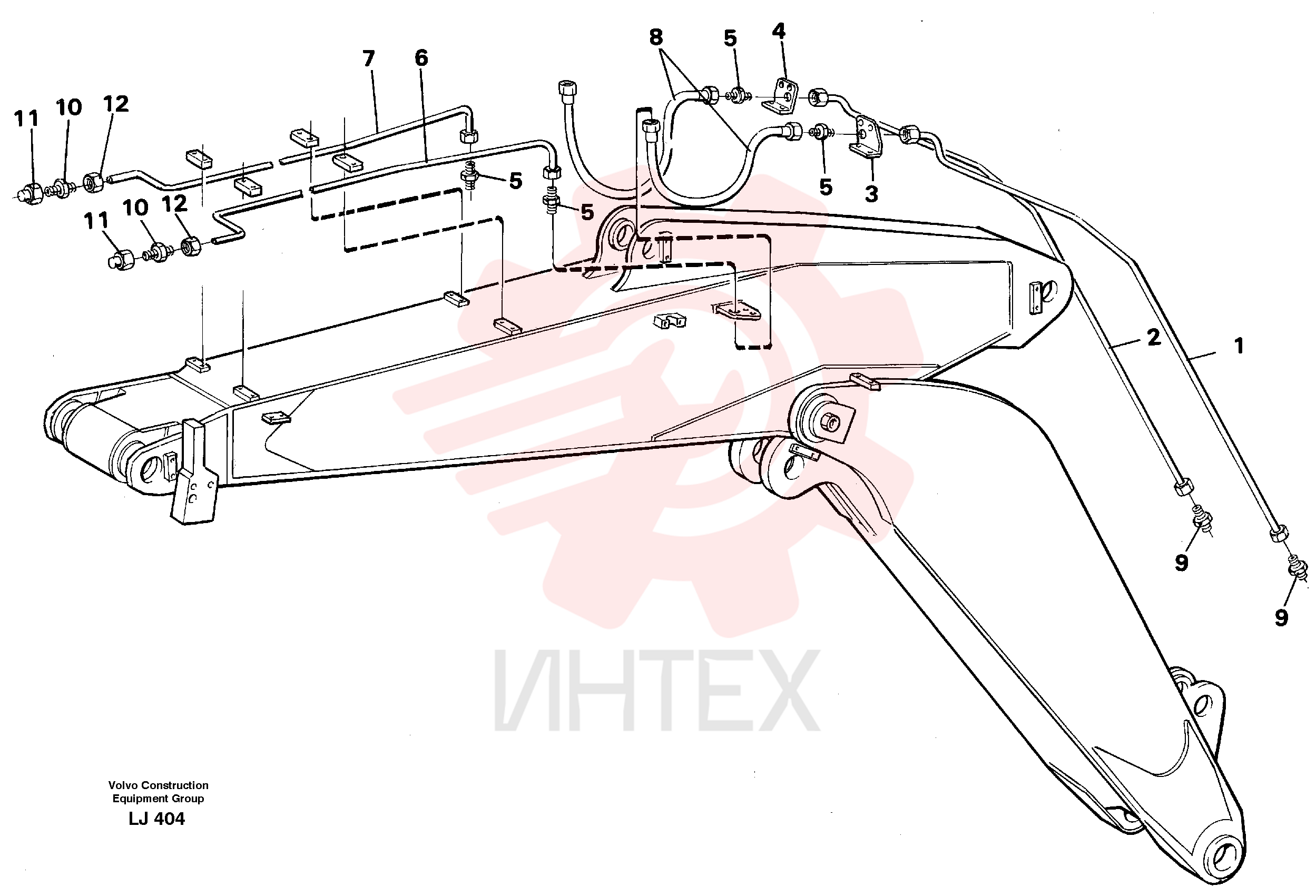

VOE 14261588 Трубка в сборе (часть 1)

VOE 14261588 Трубка в сборе (часть 1)

VOE 14261588 Трубка в сборе (часть 1)

1 VOE 14261588

  • VOE 14261588 - Трубка в сборе

2 VOE 14261589

  • VOE 14261589 - Трубка в сборе

3 VOE 14244869

  • VOE 14244869 - Тарелка клапана

4 VOE 14244870

  • VOE 14244870 - Тарелка клапана

4 VOE 14244870

  • VOE 14244870 - Тарелка клапана

5 VOE 14012472

  • VOE 14012472 - 14012472

6 VOE 14261052

  • VOE 14261052 - Трубка в сборе

7 VOE 14261051

  • VOE 14261051 - Трубка в сборе

8 VOE 14056268

  • VOE 14056268 - Шланг гидравлический

8 VOE 14056268

  • VOE 14056268 - Шланг гидравлический

9 VOE 14012489

  • VOE 14012489 - 14012489

10 VOE 14012404

  • VOE 14012404 - 14012404

10 VOE 14012404

  • VOE 14012404 - Фитинг

11 VOE 13964090

  • VOE 13964090 - Крышка

11 VOE 13964090

  • VOE 13964090 - Крышка

12 VOE 14012452

  • VOE 14012452 - Гайка

12 VOE 14012452

  • VOE 14012452 - Гайка
