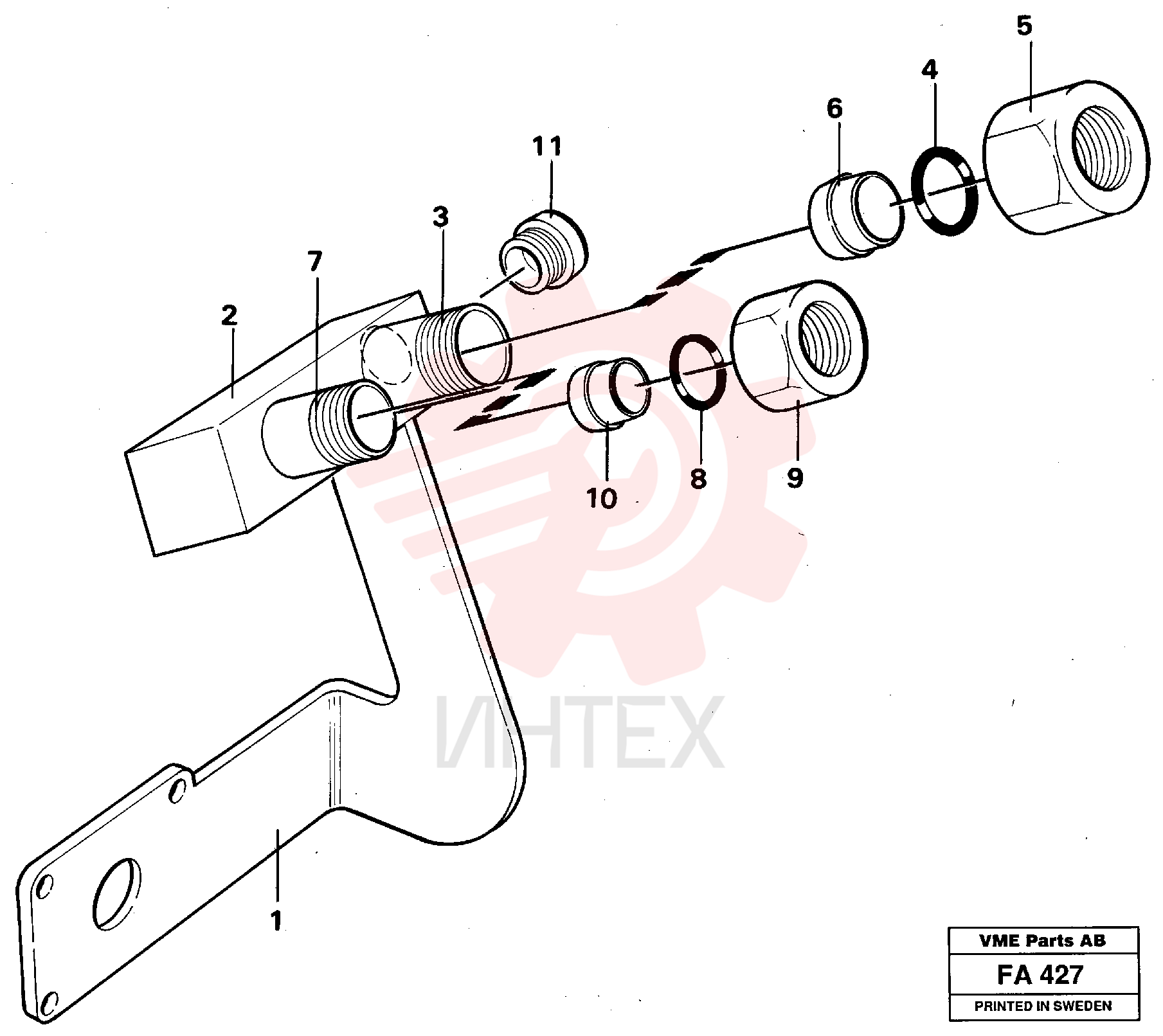

VOE 14261987 Трубка в сборе (часть 2)

VOE 14261987 Трубка в сборе (часть 2)

VOE 14261987 Трубка в сборе (часть 2)

— VOE 14261987

  • VOE 14261987 - Трубка в сборе

1 VOE 14286995

  • VOE 14286995 - Кронштейн

2 VOE 14261994

  • VOE 14261994 - Адаптер

2 VOE 14261994

  • VOE 14261994 - Фланец

3 VOE 14213793

  • VOE 14213793 - Конус

4 VOE 14212091

  • VOE 14212091 - Кольцо уплотнительное (О-кольцо)

4 VOE 14212091

  • VOE 14212091 - Кольцо уплотнительное (О-кольцо)

5 VOE 14012459

  • VOE 14012459 - Гайка

5 VOE 14012459

  • VOE 14012459 - Гайка

6 VOE 14012373

  • VOE 14012373 - Втулка обжимная

6 VOE 14012373

  • VOE 14012373 - Втулка обжимная

7 VOE 14213792

  • VOE 14213792 - Конус

8 VOE 14213283

  • VOE 14213283 - Кольцо уплотнительное (О-кольцо)

8 VOE 14213283

  • VOE 14213283 - Кольцо уплотнительное (О-кольцо)

9 VOE 14012457

  • VOE 14012457 - Гайка

9 VOE 14012457

  • VOE 14012457 - Гайка

10 VOE 14012371

  • VOE 14012371 - Втулка обжимная

10 VOE 14012371

  • VOE 14012371 - Втулка обжимная

11 VOE 14023411

  • VOE 14023411 - Заглушка трубы
