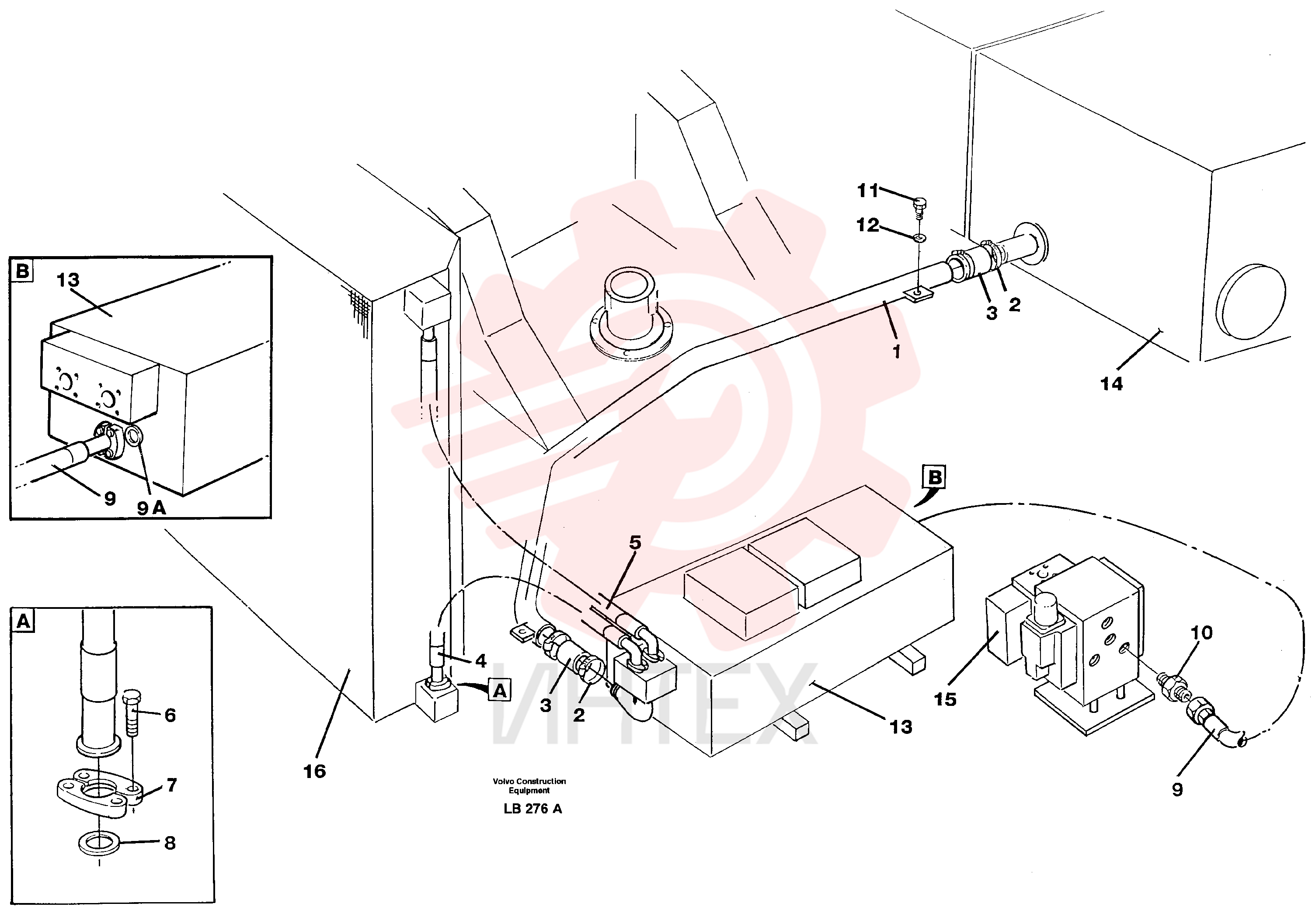

VOE 14263326 Линия сливная

VOE 14263326 Линия сливная

VOE 14263326 Линия сливная

1 VOE 14263326

  • VOE 14263326 - Линия сливная

2 VOE 11059299

  • VOE 11059299 - Хомут шланговый

2 VOE 11059299

  • VOE 11059299 - Хомут шланговый

3 VOE 14346778

  • VOE 14346778 - Шланг

4 VOE 14263470

  • VOE 14263470 - Шланг гидравлический

5 VOE 14263469

  • VOE 14263469 - Шланг гидравлический

6 VOE 959255

  • VOE 959255 - Винт с внутренним шестигранником

7 VOE 935594

  • VOE 935594 - Полуфланец

7 VOE 935594

  • VOE 935594 - Полуфланец

8 VOE 14215716

  • VOE 14215716 - Кольцо уплотнительное

8 VOE 14215716

  • VOE 14215716 - Кольцо уплотнительное

9 VOE 14263468

  • VOE 14263468 - Шланг гидравлический

9A VOE 14215715

  • VOE 14215715 - Кольцо уплотнительное

9A VOE 14215715

  • VOE 14215715 - Кольцо уплотнительное

10 VOE 14012433

  • VOE 14012433 - 14012433

11 VOE 959257

  • VOE 959257 - Винт с внутренним шестигранником

12 VOE 14015146

  • VOE 14015146 - Шайба

12 VOE 14015146

  • VOE 14015146 - Шайба
