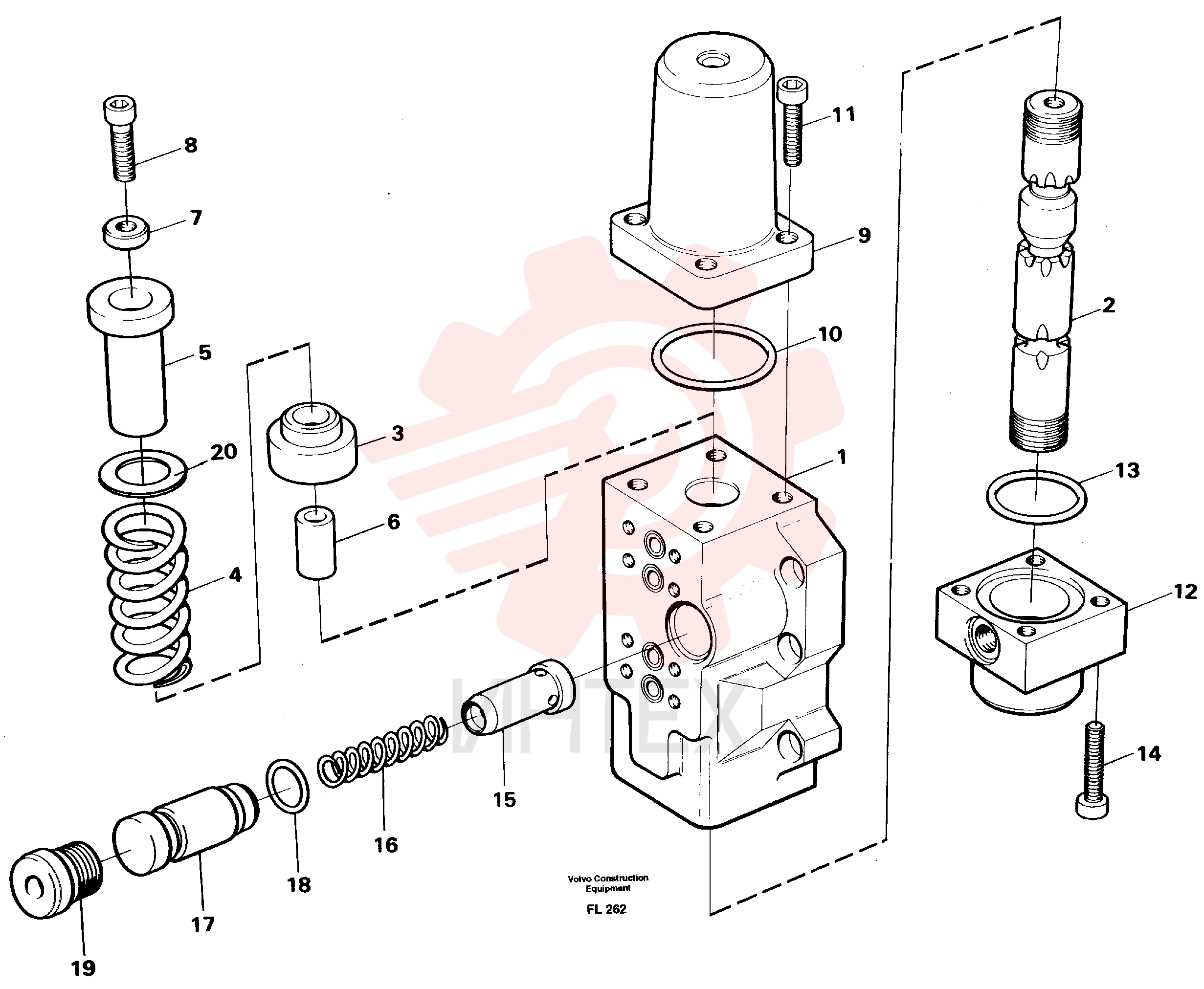

VOE 14263756 Клапан направляющий

VOE 14263756 Клапан направляющий

VOE 14263756 Клапан направляющий

— VOE 14263756

  • VOE 14263756 - Клапан направляющий

1 VOE 14256964

  • VOE 14256964 - Корпус клапана

2 VOE 14252121

  • VOE 14252121 - Ползун

3 VOE 14046445

  • VOE 14046445 - Пружина тарельчатая

4 VOE 14046452

  • VOE 14046452 - Пружина сжатия

5 VOE 14046444

  • VOE 14046444 - Пружина тарельчатая

6 VOE 14046443

  • VOE 14046443 - Вставка

7 VOE 14046442

  • VOE 14046442 - Шайба

8 VOE 959263

  • VOE 959263 - Винт с внутренним шестигранником

9 VOE 14046433

  • VOE 14046433 - Крышка

10 VOE 13925095

  • VOE 13925095 - Кольцо уплотнительное (О-кольцо)

10 VOE 13925095

  • VOE 13925095 - Кольцо уплотнительное (О-кольцо)

11 VOE 14023268

  • VOE 14023268 - Болт

11 VOE 14023268

  • VOE 14023268 - Болт

12 VOE 14046434

  • VOE 14046434 - Крышка

13 VOE 925091

  • VOE 925091 - Кольцо уплотнительное (О-кольцо)

13 VOE 925091

  • VOE 925091 - Кольцо уплотнительное (О-кольцо)

14 VOE 959241

  • VOE 959241 - Винт с внутренним шестигранником

15 VOE 14046451

  • VOE 14046451 - Поршень

16 VOE 14040429

  • VOE 14040429 - Пружина сжатия

16 VOE 14040429

  • VOE 14040429 - Пружина сжатия

17 VOE 14046450

  • VOE 14046450 - Направляющая

18 VOE 13960173

  • VOE 13960173 - Кольцо уплотнительное (О-кольцо)

18 VOE 13960173

  • VOE 13960173 - Кольцо уплотнительное (О-кольцо)

19 VOE 14343057

  • VOE 14343057 - Пробка (заглушка)

20 VOE 14054630

  • VOE 14054630 - Шайба
