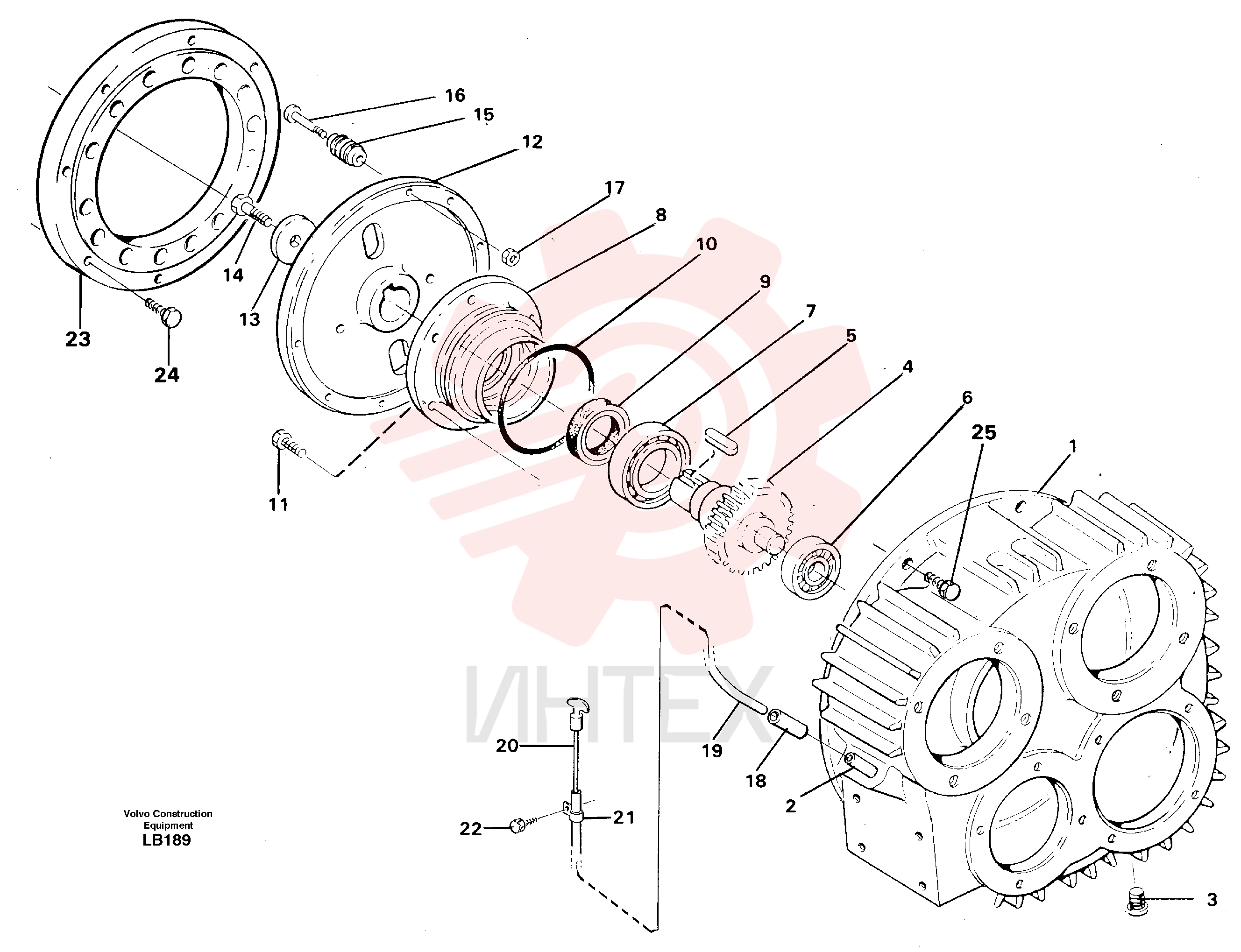

VOE 14264489 Редуктор насоса (часть 2)

VOE 14264489 Редуктор насоса (часть 2)

VOE 14264489 Редуктор насоса (часть 2)

— VOE 14264489

  • VOE 14264489 - Редуктор насоса

1 VOE 14264571

  • VOE 14264571 - Чертёж сборочный

1 VOE 14264571

  • VOE 14264571 - Чертёж сборочный

2 VOE 14264569

  • VOE 14264569 - Трубка

3 VOE 14023409

  • VOE 14023409 - Пробка (заглушка)

3 VOE 14023409

  • VOE 14023409 - Пробка (заглушка)

4 VOE 14239985

  • VOE 14239985 - Вал приводной (ведущий)

4 VOE 14239985

  • VOE 14239985 - Вал приводной (ведущий)

5 VOE 14025521

  • VOE 14025521 - Шпонка

5 VOE 14025521

  • VOE 14025521 - Шпонка

6 VOE 14013629

  • VOE 14013629 - Подшипник

6 VOE 14013629

  • VOE 14013629 - Подшипник

7 VOE 14013630

  • VOE 14013630 - Подшипник

7 VOE 14013630

  • VOE 14013630 - Подшипник

8 VOE 14231742

  • VOE 14231742 - Крышка

8 VOE 14231742

  • VOE 14231742 - Крышка

9 VOE 14267935

  • VOE 14267935 - Уплотнение радиальное

9 VOE 14267935

  • VOE 14267935 - Уплотнение радиальное

10 VOE 925280

  • VOE 925280 - Кольцо уплотнительное (О-кольцо)

10 VOE 925280

  • VOE 925280 - Кольцо уплотнительное (О-кольцо)

11 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

11 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

12 VOE 14231741

  • VOE 14231741 - Полумуфта

12 VOE 14231741

  • VOE 14231741 - Полумуфта

13 VOE 14005647

  • VOE 14005647 - Шайба

13 VOE 14005647

  • VOE 14005647 - Шайба

14 VOE 13970973

  • VOE 13970973 - Винт с шестигранной головкой

14 VOE 13970973

  • VOE 13970973 - Винт с шестигранной головкой

15 VOE 14044688

  • VOE 14044688 - Муфта включения

15 VOE 14044688

  • VOE 14044688 - Муфта включения

16 VOE 14041593

  • VOE 14041593 - Болт

16 VOE 14041593

  • VOE 14041593 - Болт

17 VOE 940176

  • VOE 940176 - Гайка шестигранная

17 VOE 940176

  • VOE 940176 - Гайка шестигранная

18 VOE 8149606

  • VOE 8149606 - Шланг резиновый

18 VOE 8149606

  • VOE 8149606 - Шланг резиновый

19 VOE 478656

  • VOE 478656 - Труба пластиковая

20 VOE 14265017

  • VOE 14265017 - Щуп масляный

21 VOE 952628

  • VOE 952628 - Зажим

21 VOE 952628

  • VOE 952628 - Зажим

22 VOE 13946501

  • VOE 13946501 - Болт

22 VOE 13946501

  • VOE 13946501 - Болт

23 VOE 14043983

  • VOE 14043983 - Полумуфта

23 VOE 14043983

  • VOE 14043983 - Полумуфта

24 VOE 955564

  • VOE 955564 - Болт

24 VOE 955564

  • VOE 955564 - Винт с шестигранной головкой

25 VOE 13940134

  • VOE 13940134 - Болт

25 VOE 13940134

  • VOE 13940134 - Болт
