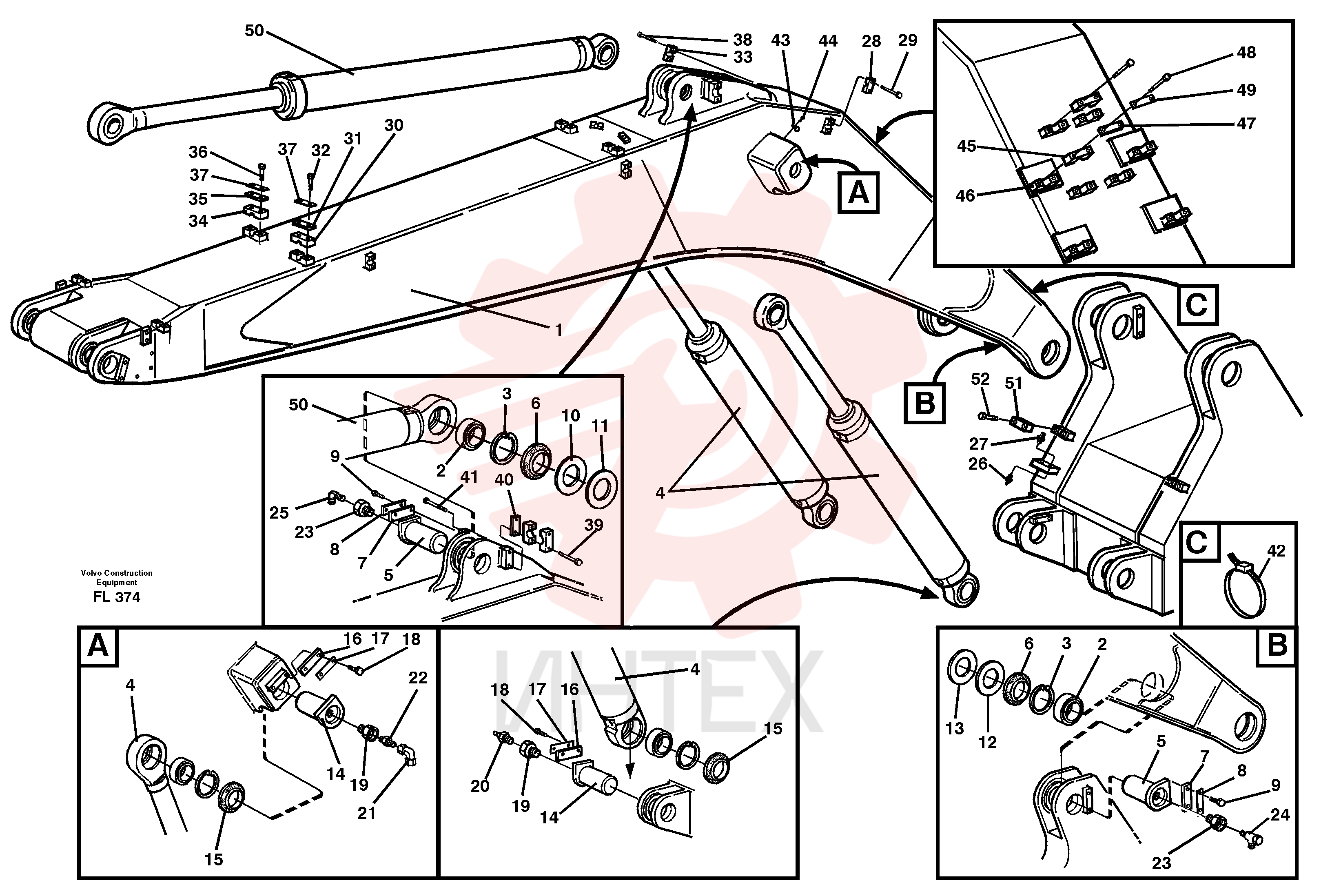

VOE 14340945 Стрела

VOE 14340945 Стрела

VOE 14340945 Стрела

1 VOE 14340945

  • VOE 14340945 - Стрела

2 VOE 14341301

  • VOE 14341301 - Подшипник тяги

2 VOE 14341301

  • VOE 14341301 - Подшипник тяги

3 VOE 14013026

  • VOE 14013026 - Кольцо стопорное

3 VOE 14013026

  • VOE 14013026 - Кольцо стопорное

5 VOE 14047778

  • VOE 14047778 - 14047778

6 VOE 14047775

  • VOE 14047775 - Кольцо уплотнительное

7 VOE 14059294

  • VOE 14059294 - Шайба стопорная

7 VOE 14059294

  • VOE 14059294 - Шайба стопорная

8 VOE 14059397

  • VOE 14059397 - Планка замка ответная

9 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

9 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

10 VOE 14048492

  • VOE 14048492 - Вставка

11 VOE 14244222

  • VOE 14244222 - Вставка

12 VOE 14244221

  • VOE 14244221 - Вставка

13 VOE 14043289

  • VOE 14043289 - Вставка

14 VOE 14243818

  • VOE 14243818 - 14243818

15 VOE 14041132

  • VOE 14041132 - Кольцо уплотнительное

16 VOE 14059294

  • VOE 14059294 - Шайба стопорная

16 VOE 14059294

  • VOE 14059294 - Шайба стопорная

17 VOE 14059397

  • VOE 14059397 - Планка замка ответная

18 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

18 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

19 VOE 14041545

  • VOE 14041545 - 14041545

20 VOE 14014069

  • VOE 14014069 - Масленка

20 VOE 14014069

  • VOE 14014069 - Масленка

21 VOE 14340798

  • VOE 14340798 - Соединение L-образное

22 VOE 14253107

  • VOE 14253107 - 14253107

23 VOE 14253107

  • VOE 14253107 - 14253107

24 VOE 14026430

  • VOE 14026430 - Фитинг банджо

25 VOE 14340798

  • VOE 14340798 - Соединение L-образное

26 VOE 14014069

  • VOE 14014069 - Масленка

26 VOE 14014069

  • VOE 14014069 - Масленка

27 VOE 14012413

  • VOE 14012413 - 14012413

28 VOE 14043569

  • VOE 14043569 - Зажим для труб

29 VOE 13970973

  • VOE 13970973 - Винт с шестигранной головкой

29 VOE 13970973

  • VOE 13970973 - Винт с шестигранной головкой

30 VOE 14341041

  • VOE 14341041 - Зажим

31 VOE 14216009

  • VOE 14216009 - Шайба

31 VOE 14216009

  • VOE 14216009 - Шайба

32 VOE 13970983

  • VOE 13970983 - Винт с шестигранной головкой

32 VOE 13970983

  • VOE 13970983 - Винт с шестигранной головкой

33 VOE 14237125

  • VOE 14237125 - Крышка

34 VOE 14342174

  • VOE 14342174 - Зажим

35 VOE 14216009

  • VOE 14216009 - Шайба

35 VOE 14216009

  • VOE 14216009 - Шайба

36 VOE 14310000

  • VOE 14310000 - Болт

37 VOE 14047763

  • VOE 14047763 - Планка замка ответная

37 VOE 14047763

  • VOE 14047763 - Планка замка ответная

38 VOE 970976

  • VOE 970976 - Винт с шестигранной головкой

38 VOE 970976

  • VOE 970976 - Винт с шестигранной головкой

39 VOE 970980

  • VOE 970980 - Винт с шестигранной головкой

39 VOE 970980

  • VOE 970980 - Винт с шестигранной головкой

40 VOE 13930908

  • VOE 13930908 - Шайба

40 VOE 13930908

  • VOE 13930908 - Шайба

41 VOE 13970982

  • VOE 13970982 - Винт с шестигранной головкой

41 VOE 13970982

  • VOE 13970982 - Винт с шестигранной головкой

42 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

42 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

43 VOE 952623

  • VOE 952623 - Зажим

43 VOE 952623

  • VOE 952623 - Зажим

44 VOE 14213038

  • VOE 14213038 - Болт

45 VOE 11172506

  • VOE 11172506 - Зажим

45 VOE 11172506

  • VOE 11172506 - Зажим

46 VOE 14341548

  • VOE 14341548 - Зажим

46 VOE 14341548

  • VOE 14341548 - Зажим

47 VOE 14216009

  • VOE 14216009 - Шайба

47 VOE 14216009

  • VOE 14216009 - Шайба

48 VOE 13970983

  • VOE 13970983 - Винт с шестигранной головкой

48 VOE 13970983

  • VOE 13970983 - Винт с шестигранной головкой

49 VOE 14047763

  • VOE 14047763 - Планка замка ответная

49 VOE 14047763

  • VOE 14047763 - Планка замка ответная

51 VOE 14046604

  • VOE 14046604 - Зажим для труб

52 VOE 955275

  • VOE 955275 - Винт с шестигранной головкой

52 VOE 955275

  • VOE 955275 - Винт с шестигранной головкой
