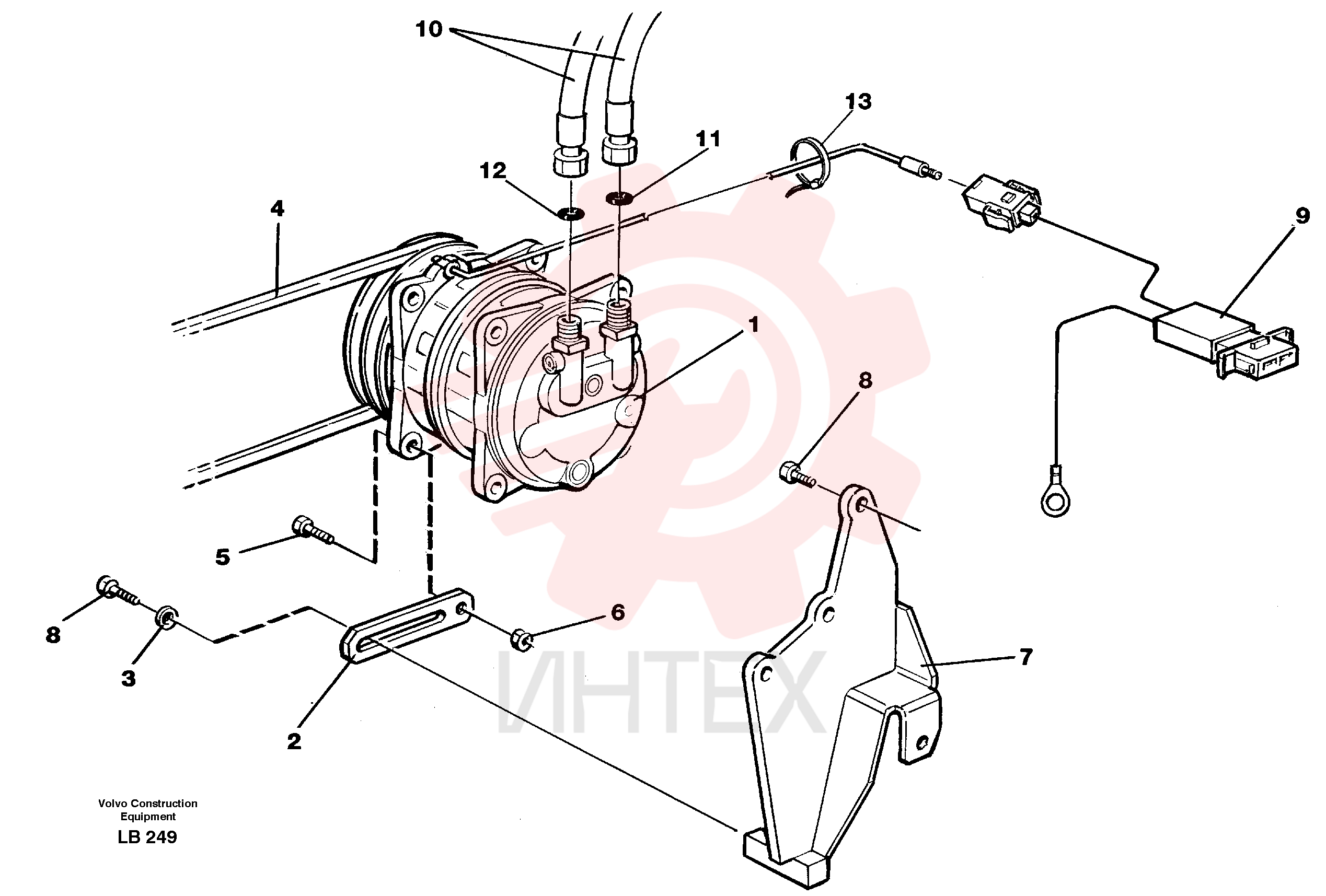

VOE 14268211 Компрессор (часть 2)

VOE 14268211 Компрессор (часть 2)

VOE 14268211 Компрессор (часть 2)

1 VOE 14268211

  • VOE 14268211 - Компрессор

1 VOE 14268211

  • VOE 14268211 - Компрессор

2 VOE 14267805

  • VOE 14267805 - Натяжитель

3 VOE 14015134

  • VOE 14015134 - Шайба

3 VOE 14015134

  • VOE 14015134 - Шайба

4 VOE 967126

  • VOE 967126 - Ремень клиновой (приводной)

5 VOE 13970947

  • VOE 13970947 - Винт с шестигранной головкой

5 VOE 13970947

  • VOE 13970947 - Винт с шестигранной головкой

6 VOE 971071

  • VOE 971071 - Гайка шестигранная

6 VOE 971071

  • VOE 971071 - Гайка шестигранная

7 VOE 14263900

  • VOE 14263900 - 14263900

8 VOE 955536

  • VOE 955536 - Болт

8 VOE 955536

  • VOE 955536 - Винт с шестигранной головкой

9 VOE 14261397

  • VOE 14261397 - 14261397

11 VOE 3537503

  • VOE 3537503 - Кольцо уплотнительное (О-кольцо)

11 VOE 3537503

  • VOE 3537503 - Кольцо уплотнительное (О-кольцо)

12 VOE 3537507

  • VOE 3537507 - Кольцо уплотнительное (О-кольцо)

12 VOE 3537507

  • VOE 3537507 - Кольцо уплотнительное (О-кольцо)

13 VOE 14016673

  • VOE 14016673 - Хомут ленточный

13 VOE 14016673

  • VOE 14016673 - Хомут ленточный
