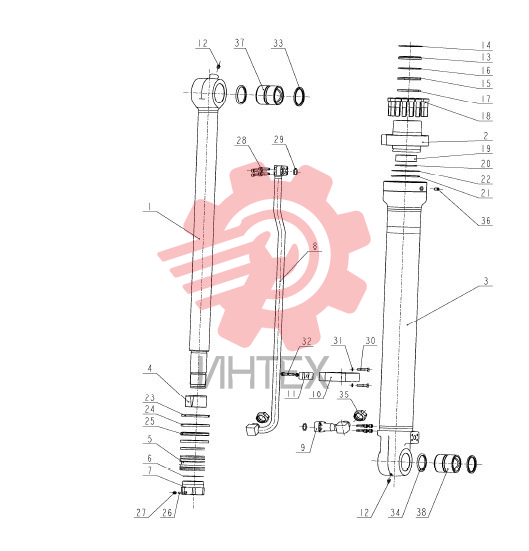

803083610 Цилиндр ковшовый

803083610 Цилиндр ковшовый

1 860121025

  • 860121025 - Шток поршня
  • Кол-во: 1

2 860121026

  • 860121026 - Крышка
  • Кол-во: 1

3 860121027

  • 860121027 - Цилиндр
  • Кол-во: 1

4 860121028

  • 860121028 - Подушка
  • Кол-во: 1
  • D80

5 860121029

  • 860121029 - Поршень
  • Кол-во: 1

6 860121031

  • 860121031 - Шайба
  • Кол-во: 1

7 860121030

  • 860121030 - Гайка
  • Кол-во: 1
  • M64x3

8 860121034

  • 860121034 - Труба
  • Кол-во: 1
  • A

9 860121035

  • 860121035 - Труба
  • Кол-во: 1
  • B

10 860121036

  • 860121036 - Зажим
  • Кол-во: 1

11 860121037

  • 860121037 - Пластина прижимная
  • Кол-во: 1

12 860121038

  • 860121038 - Маслёнка
  • Кол-во: 2
  • M10x1

13 860121039

  • 860121039 - Кольцо опорное
  • Кол-во: 1
  • D80/Φ99x2

14 860121040

  • 860121040 - Уплотнение пылезащитное
  • Кол-во: 1
  • Φ80xΦ94x8/11

15 860121041

  • 860121041 - Кольцо уплотнительное
  • Кол-во: 1

16 860121042

  • 860121042 - Кольцо опорное
  • Кол-во: 1

17 860121043

  • 860121043 - Подушка
  • Кол-во: 1

18 860121044

  • 860121044 - Винт
  • Кол-во: 12
  • M16x75

19 860121045

  • 860121045 - Втулка
  • Кол-во: 1

20 860121046

  • 860121046 - Кольцо опорное
  • Кол-во: 1
  • D80/Φ91x3.5

21 860121047

  • 860121047 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 1

22 860121048

  • 860121048 - Кольцо опорное
  • Кол-во: 1

23 860121051

  • 860121051 - Уплотнение
  • Кол-во: 2

24 860121049

  • 860121049 - Втулка направляющая
  • Кол-во: 2

25 860121050

  • 860121050 - Кольцо уплотнительное
  • Кол-во: 1

26 860121053

  • 860121053 - Шарик стальной
  • Кол-во: 1
  • Φ8

27 860121052

  • 860121052 - Винт
  • Кол-во: 1
  • M12x12

28 860121056

  • 860121056 - Винт
  • Кол-во: 8
  • M10x35

29 860121055

  • 860121055 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 2

30 860121058

  • 860121058 - Болт
  • Кол-во: 2
  • M10x40

31 860121060

  • 860121060 - Шайба пружинная
  • Кол-во: 2
  • Φ10

32 860121061

  • 860121061 - Болт
  • Кол-во: 1
  • M10x50

33 860121054

  • 860121054 - Уплотнение пылезащитное
  • Кол-во: 2

34 860121057

  • 860121057 - Уплотнение пылезащитное
  • Кол-во: 2

35 860121059

  • 860121059 - Гайка
  • Кол-во: 2
  • M10

36 860121062

  • 860121062 - Шайба пружинная
  • Кол-во: 1
  • Φ10

37 860121032

  • 860121032 - Втулка
  • Кол-во: 1

38 860121033

  • 860121033 - Втулка
  • Кол-во: 1
