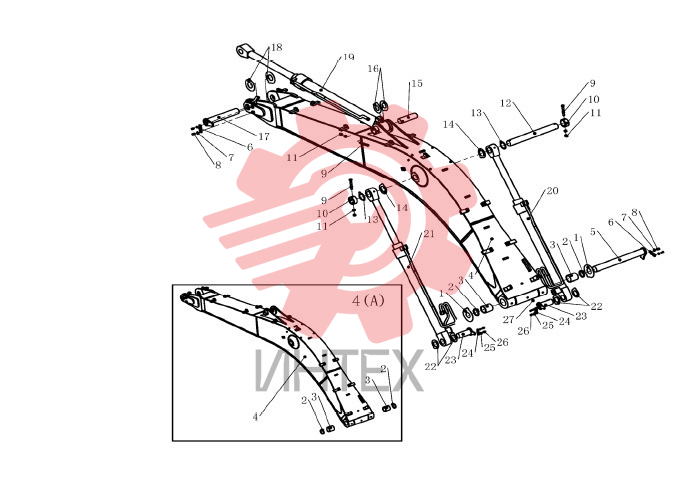

310705532 Узел стрелы

310705532 Узел стрелы

1 329900667

  • 329900667 - Втулка (распорная)
  • Кол-во: 2

1 329900717

  • 329900717 - Втулка (распорная)
  • Кол-во: 2

2 803172437

  • 803172437 - Уплотнение пылезащитное
  • Кол-во: 2

3 800514228

  • 800514228 - Втулка
  • Кол-во: 2

4 310705596

  • 310705596 - Стрела
  • Кол-во: 1
  • 5680

4 310707636

  • 310707636 - Стрела в сборе
  • Кол-во: 1
  • XE215G

5 310705650

  • 310705650 - Палец
  • Кол-во: 1

6 310705672

  • 310705672 - Втулка (распорная)
  • Кол-во: 2

7 805338263

  • 805338263 - Шайба
  • Кол-во: 4
  • 16

8 805006417

  • 805006417 - Болт
  • Кол-во: 4
  • M16x30 10.9

9 805046677

  • 805046677 - Болт
  • Кол-во: 3
  • M20x160

10 310705671

  • 310705671 - Втулка
  • Кол-во: 2

11 805238375

  • 805238375 - Гайка
  • Кол-во: 6
  • M20 10

12 310705670

  • 310705670 - Палец
  • Кол-во: 1

13 329900661

  • 329900661 - Втулка (распорная)
  • Кол-во: 2

14 329900662

  • 329900662 - Втулка (распорная)
  • Кол-во: 2

15 310705669

  • 310705669 - Палец
  • Кол-во: 1

16 329900660

  • 329900660 - Втулка (распорная)
  • Кол-во: 2

17 310705647

  • 310705647 - Палец
  • Кол-во: 1

18 329900666

  • 329900666 - Втулка (распорная)
  • Кол-во: 4

19 803083611

  • 803083611 - Цилиндр рукояти
  • Кол-во: 1

20 803083613

  • 803083613 - Цилиндр стрелы
  • Кол-во: 1
  • (R)

21 803083612

  • 803083612 - Цилиндр стрелы
  • Кол-во: 1
  • (L)

22 329900658

  • 329900658 - Втулка (распорная)
  • Кол-во: 4

23 310705652

  • 310705652 - Палец
  • Кол-во: 2

24 310705673

  • 310705673 - Втулка (распорная)
  • Кол-во: 2

25 805338261

  • 805338261 - Шайба
  • Кол-во: 4
  • 12

26 805046469

  • 805046469 - Болт
  • Кол-во: 4
  • M12x25

27 801140026

  • 801140026 - Ниппель
  • Кол-во: 1
