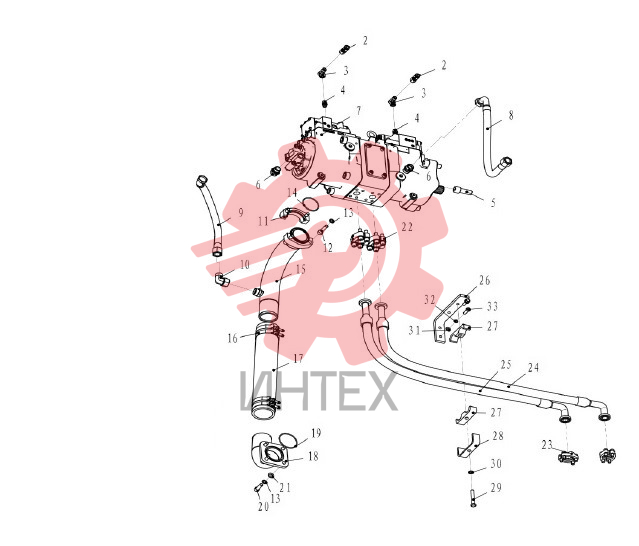

310705488 Система гидравлическая

310705488 Система гидравлическая

1 803172173

  • 803172173 - Шарнир
  • Кол-во: 1

2 803302731

  • 803302731 - Шарнир
  • Кол-во: 2

3 803166484

  • 803166484 - Соединение ответвительное
  • Кол-во: 2

4 803172161

  • 803172161 - Шарнир
  • Кол-во: 2

5 805139900

  • 805139900 - Болт
  • Кол-во: 4
  • M20x55

6 803379411

  • 803379411 - Шарнир
  • Кол-во: 2

7 803082858

  • 803082858 - Насос основной
  • Кол-во: 1

8 803172664

  • 803172664 - Шланг
  • Кол-во: 1

9 803165567

  • 803165567 - Шланг
  • Кол-во: 1

10 803173684

  • 803173684 - Адаптер
  • Кол-во: 1

11 310705528

  • 310705528 - Фланец
  • Кол-во: 2

12 805139881

  • 805139881 - Винт
  • Кол-во: 4
  • M12x50

13 805338261

  • 805338261 - Шайба
  • Кол-во: 9
  • 12

14 803308975

  • 803308975 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 1

15 310705526

  • 310705526 - Труба
  • Кол-во: 1

16 801905715

  • 801905715 - Зажим
  • Кол-во: 4

17 310705529

  • 310705529 - Шланг всасывающий
  • Кол-во: 1

18 310705527

  • 310705527 - Труба
  • Кол-во: 1

19 801138363

  • 801138363 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 1

20 805139870

  • 805139870 - Болт
  • Кол-во: 4
  • M12x35

21 805338281

  • 805338281 - Шайба
  • Кол-во: 4
  • 12 300HV

22 803201542

  • 803201542 - Фланец
  • Кол-во: 2

23 803164234

  • 803164234 - Фланец
  • Кол-во: 2

24 803403786

  • 803403786 - Шланг
  • Кол-во: 1

25 803403785

  • 803403785 - Шланг
  • Кол-во: 1

26 310705525

  • 310705525 - Опора
  • Кол-во: 1

27 329900473

  • 329900473 - Зажим
  • Кол-во: 2

28 329900482

  • 329900482 - Пластина
  • Кол-во: 1

29 805046646

  • 805046646 - Болт
  • Кол-во: 1

31 805338279

  • 805338279 - Шайба
  • Кол-во: 2
  • 10

32 805338260

  • 805338260 - Шайба
  • Кол-во: 2
  • 10 805339279

33 805046416

  • 805046416 - Болт
  • Кол-во: 2
  • M10x30 10.9
