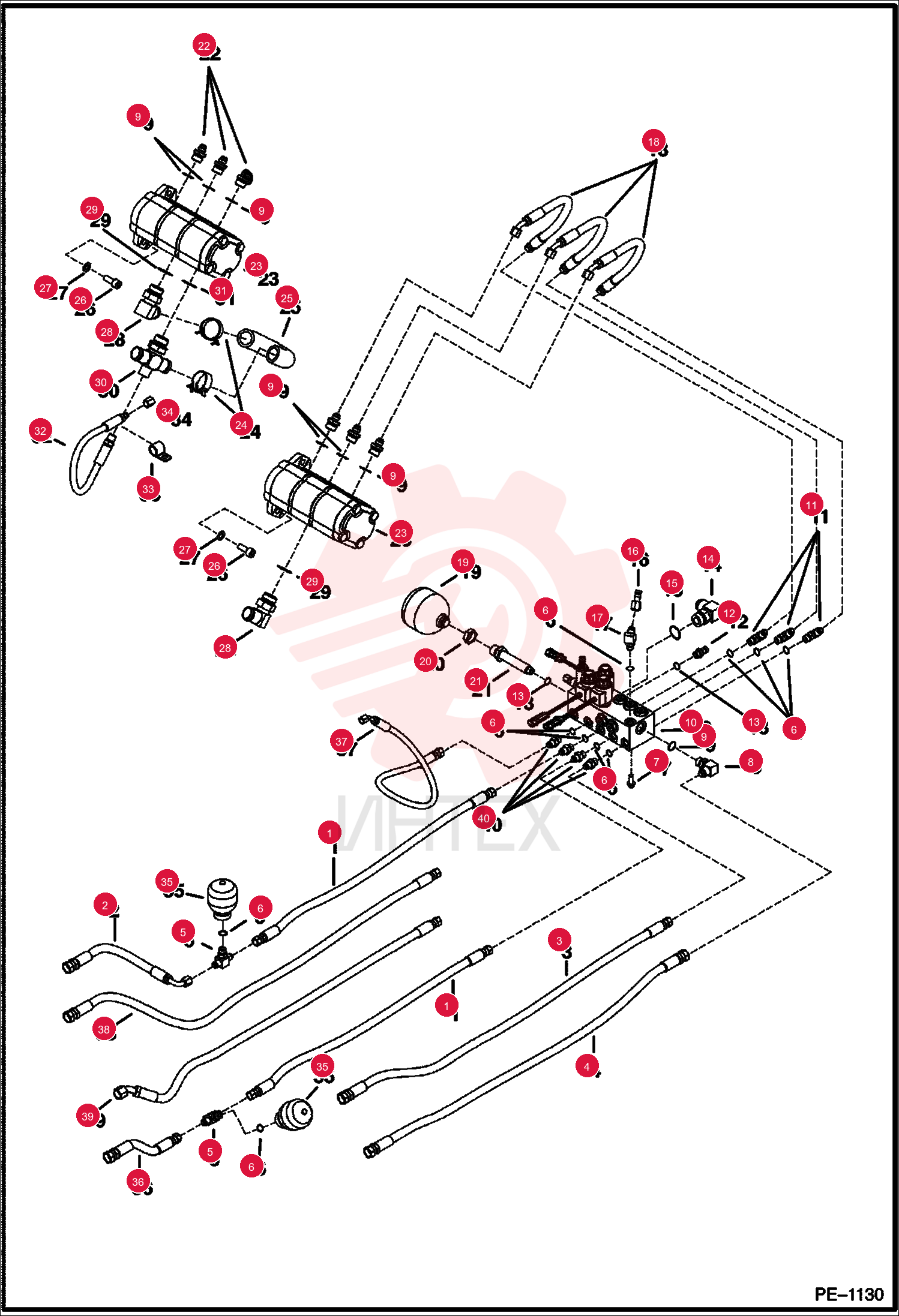

6809091 Шланг (часть 1)
1 6809091
- 6809091 - Шланг
- Ранее 6806775
2 6809092
- 6809092 - Шланг
- Ранее 6807941
3 6806777
- 6806777 - Шланг
- (2) 37 градусов
- гнездовые поворотные концы - длина 38.5″ (977.9 mm)
4 6806778
- 6806778 - Шланг
5 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
5 19KB0606
- 19KB0606 - Фитинг
- тройник гидравлический
- С поз. 6 - ранее 19KV00005B
6 99K6
- 99K6 - Кольцо уплотнительное (О-кольцо)
- Конец бобышки
7 29CM820
- 29CM820 - Винт с шестигранной головкой и фланцем
8 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
8 17KB0808
- 17KB0808 - Фитинг гидравлический угловой 90
- С поз. 9 - ранее 17KN00006B
9 79K8
- 79K8 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
9 99K8
- 99K8 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
11 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
11 17KB0606
- 17KB0606 - Фитинг гидравлический угловой 90
- С поз. 6 - ранее 17KV00005B
13 99K6
- 99K6 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
13 79K6
- 79K6 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
14 97K12
- 97K12 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
14 17KB1212
- 17KB1212 - Фитинг
- угольник гидравлический
- С поз. 15 - ранее 17KV00008B
15 99K12
- 99K12 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
16 6661753
- 6661753 - Пробка (заглушка)
- Диагностический - с поз. 13
17 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
17 18KB0606
- 18KB0606 - Фитинг
- угольник гидравлический
- С поз. 6 - ранее 18KN00005B
18 6806780
- 6806780 - Шланг
19 6669537
- 6669537 - Гидроаккумулятор
- Ранее 6669357
20 86F7
- 86F7 - Гайка 5
21 6812814
- 6812814 - Фитинг
- С поз. 13 - плоская торцевая поверхность бобышки
22 15KB0608
- 15KB0608 - Фитинг
- соединитель гидравлический
- С поз. 9 - плоская торцевая поверхность бобышки
22 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
24 5HM35
- 5HM35 - Хомут шланговый
25 6806797
- 6806797 - Шланг
26 6805750
- 6805750 - Винт
- Ранее 3GM01025B
27 15EM100
- 15EM100 - Шайба
28 6715718
- 6715718 - Угольник
- С поз. 29
29 99K12
- 99K12 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
30 6806993
- 6806993 - Тройник
31 79K12
- 79K12 - Кольцо уплотнительное (О-кольцо) 10
32 6808873
- 6808873 - Шланг
33 30H42
- 30H42 - Зажим
34 36K3
- 36K3 - Крышка
35 6676727
- 6676727 - Гидроаккумулятор
36 6809094
- 6809094 - Шланг
37 6807943
- 6807943 - Шланг
38 6809854
- 6809854 - Шланг
39 6809855
- 6809855 - Шланг
40 15KB0606
- 15KB0606 - Фитинг
- соединитель гидравлический
- С поз. 6
