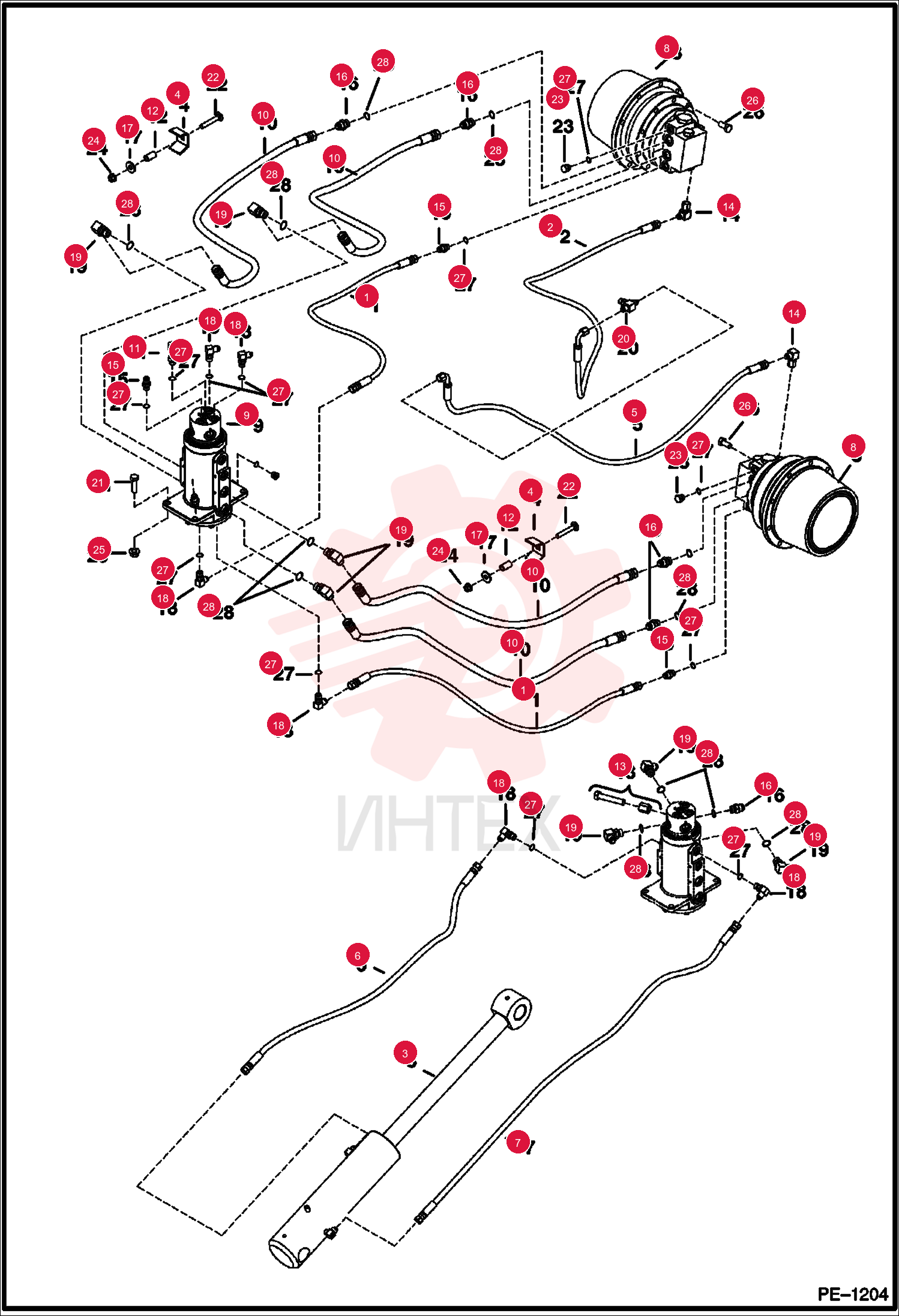

6534012 Шланг (часть 4)
1 6534012
- 6534012 - Шланг
2 6587294
- 6587294 - Шланг
3 6597350
- 6597350 - Цилиндр отвала
4 6597380
- 6597380 - Зажим
5 6618198
- 6618198 - Шланг в сборе
6 6628474
- 6628474 - Шланг
7 6628475
- 6628475 - Шланг
9 7123864
- 7123864 - Соединение поворотное в сборе
- - ранее 6800524
10 6800815
- 6800815 - Шланг
11 6812815
- 6812815 - Адаптер
- Ранее 6805242
12 6805602
- 6805602 - Втулка (распорная)
13 6810029
- 6810029 - Упор поворотный
- Ранее 6536147 болт и 6536748 гайка
14 11K5
- 11K5 - Фитинг
- угольник
- Ранее 11KN00005B
14 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
15 15KB0606
- 15KB0606 - Фитинг
- соединитель гидравлический
- С поз. 27 - плоская бобышка
15 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
16 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
16 15KB0808
- 15KB0808 - Фитинг гидравлический соединитель S
- С поз. 28 - плоская бобышка
17 17EM100
- 17EM100 - Шайба
18 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
18 17KB0606
- 17KB0606 - Фитинг гидравлический угловой 90
- С поз. 27 - плоская бобышка
19 17KB0808
- 17KB0808 - Фитинг гидравлический угловой 90
- С поз. 28 - плоская торцевая поверхность бобышки
19 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
20 19KB0606
- 19KB0606 - Фитинг
- тройник гидравлический
- С поз. 27 - плоская бобышка
20 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
21 1CM1240
- 1CM1240 - Болт
22 21CM1065
- 21CM1065 - Болт
- Каретка
23 24K5
- 24K5 - Пробка (заглушка)
- С поз. 27 - плоская бобышка
24 43DM10
- 43DM10 - Гайка шестигранная с фланцем
25 51DM12
- 51DM12 - Гайка
26 55CM1225
- 55CM1225 - Болт
27 99K6
- 99K6 - Кольцо уплотнительное (О-кольцо)
- Бобышка коническая
27 79K6
- 79K6 - Кольцо уплотнительное (О-кольцо) 10
- Бобышка плоская
28 99K8
- 99K8 - Кольцо уплотнительное (О-кольцо)
- Бобышка коническая
28 79K8
- 79K8 - Кольцо уплотнительное (О-кольцо) 10
- Бобышка плоская
