Bobcat
/
331.0
/

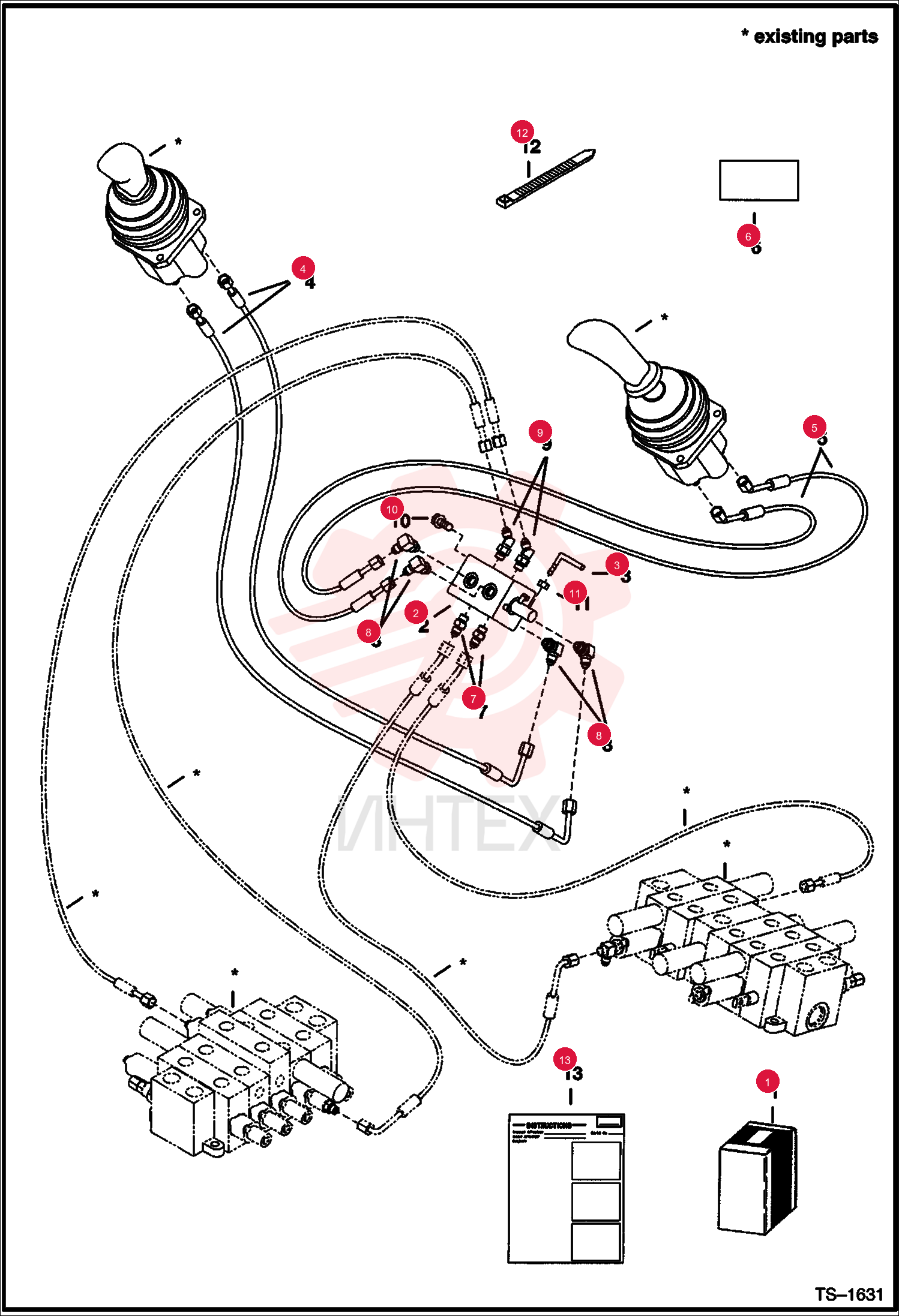

6804201 Комплект стандартный iso

6804201 Комплект стандартный iso

6804201 Комплект стандартный iso

1 6804201

  • 6804201 - Комплект стандартный iso
  • Переход ISO/стандарт - с поз. 2 - 13

2 6805768

  • 6805768 - Клапан селекторный
  • - ранее 6805257

3 6804251

  • 6804251 - Ручка

4 6804252

  • 6804252 - Шланг

5 6804253

  • 6804253 - Шланг
  • Ранее 6804254

6 6815957

  • 6815957 - Наклейка
  • Схема ISO/стандарт - ранее 6804276

7 99K4

  • 99K4 - Кольцо уплотнительное (О-кольцо)
  • Торец с бобышкой под О-кольцо

7 97K4

  • 97K4 - Кольцо уплотнительное (О-кольцо)
  • Конец развальцованный
  • 37 градусов

7 15KB0404

  • 15KB0404 - Фитинг гидравлический соединитель S

8 99K4

  • 99K4 - Кольцо уплотнительное (О-кольцо)
  • Торец с бобышкой под О-кольцо

8 17KB0404

  • 17KB0404 - Фитинг гидравлический угловой 90
  • Ранее 17KN00003B

8 97K4

  • 97K4 - Кольцо уплотнительное (О-кольцо)
  • Конец развальцованный
  • 37 градусов

9 99K4

  • 99K4 - Кольцо уплотнительное (О-кольцо)
  • Торец с бобышкой под О-кольцо

9 97K4

  • 97K4 - Кольцо уплотнительное (О-кольцо)
  • Конец развальцованный
  • 37 градусов

9 18KB0404

  • 18KB0404 - Фитинг
  • угольник гидравлический
  • Ранее 18KN00003B

10 29CM812

  • 29CM812 - Болт

11 62D4

  • 62D4 - Гайка шестигранная стандартная GR5

12 6624289

  • 6624289 - Стяжка

13 6900538

  • 6900538 - Инструкция
