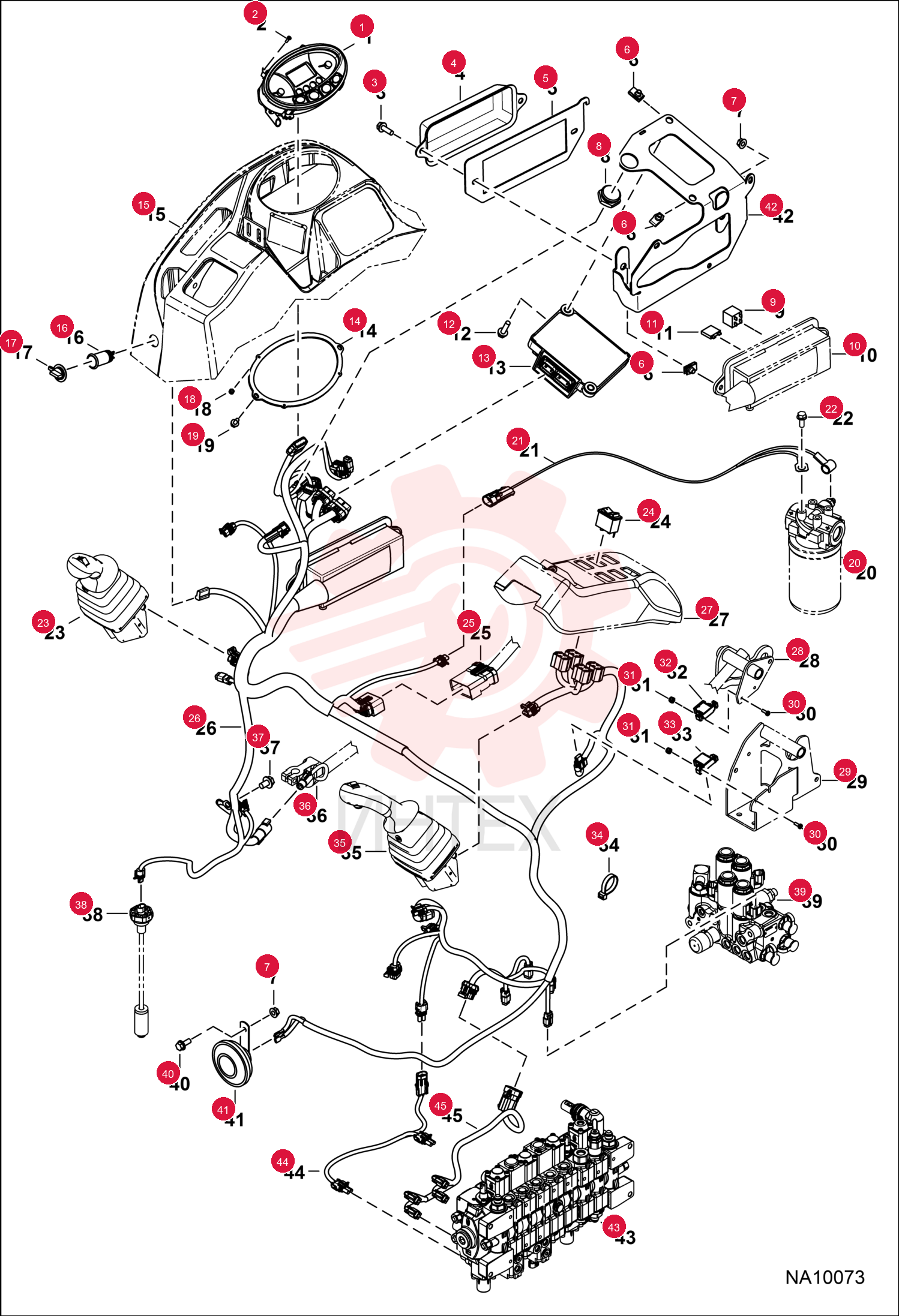

7023784 Дисплей стандартный (часть 1)

7023784 Дисплей стандартный (часть 1)

7023784 Дисплей стандартный (часть 1)

1 7023784

  • 7023784 - Дисплей стандартный
  • Управление электрогидравлическое

1 7217826

  • 7217826 - Панель приборная
  • Управление ручное

2 27CM312

  • 27CM312 - Винт

3 29CM825

  • 29CM825 - Винт с шестигранной головкой и фланцем 8.8

4 6716621

  • 6716621 - Крышка предохранителя

5 7223778

  • 7223778 - Крышка блока предохранителей

6 6676169

  • 6676169 - Гайка

7 43DM8

  • 43DM8 - Гайка шестигранная с фланцем

8 6675705

  • 6675705 - Сигнализатор

9 6679820

  • 6679820 - Реле электромагнитное

10 7155390

  • 7155390 - Корпус реле предохранителя

11 6702444

  • 6702444 - Предохранитель 25A 5

11 6625575

  • 6625575 - Предохранитель
  • 20A

11 6654806

  • 6654806 - Предохранитель
  • 15A

11 6654805

  • 6654805 - Предохранитель 10A

11 6663289

  • 6663289 - Предохранитель
  • 5A

12 29CM830

  • 29CM830 - Винт с шестигранной головкой

13 7260940

  • 7260940 - Контроллер шлюза
  • Ранее 7024906

14 7218019

  • 7218019 - Панель приборной доски

16 6664223

  • 6664223 - Розетка электрическая

17 6664224

  • 6664224 - Крышка

18 7171265

  • 7171265 - Гайка шестигранная стопорная M3
  • Ранее 16DM3

19 29CM612

  • 29CM612 - Болт с фланцем

21 7198838

  • 7198838 - Жгут проводов выключателя

22 35C610

  • 35C610 - Болт 5

23 7024441

  • 7024441 - Джойстик правый в сборе
  • - электрогидравлическое управление

23 7220730

  • 7220730 - Джойстик правый
  • - ручное управление

24 6674025

  • 6674025 - Переключатель
  • Фиксатор отвала/натяжение гусеницы

26 7244548

  • 7244548 - Жгут проводов рамы
  • С поз. 3-6 и 9-11

27 7165562

  • 7165562 - Крышка левая

28 7215320

  • 7215320 - Ручка

29 7334529

  • 7334529 - Держатель консоли
  • - ранее 7224007

30 87G808

  • 87G808 - Винт

31 50D8

  • 50D8 - Гайка

32 6680428

  • 6680428 - Датчик

33 6680427

  • 6680427 - Датчик
  • Блокировка

34 6624289

  • 6624289 - Стяжка

35 7024440

  • 7024440 - Джойстик левый в сборе
  • - электрогидравлическое управление

35 7220731

  • 7220731 - Джойстик левый
  • - ручное управление

36 7217814

  • 7217814 - Кабель положительный

37 29CM1016

  • 29CM1016 - Винт с шестигранной головкой и фланцем

38 7287030

  • 7287030 - Датчик топливный
  • Ранее 7179838

40 29CM820

  • 29CM820 - Винт с шестигранной головкой и фланцем

41 6671106

  • 6671106 - Сигнализатор

42 7218030

  • 7218030 - Держатель предохранителя

44 7217804

  • 7217804 - Жгут проводов выключателя

45 7243646

  • 7243646 - Жгут проводов управления EH
