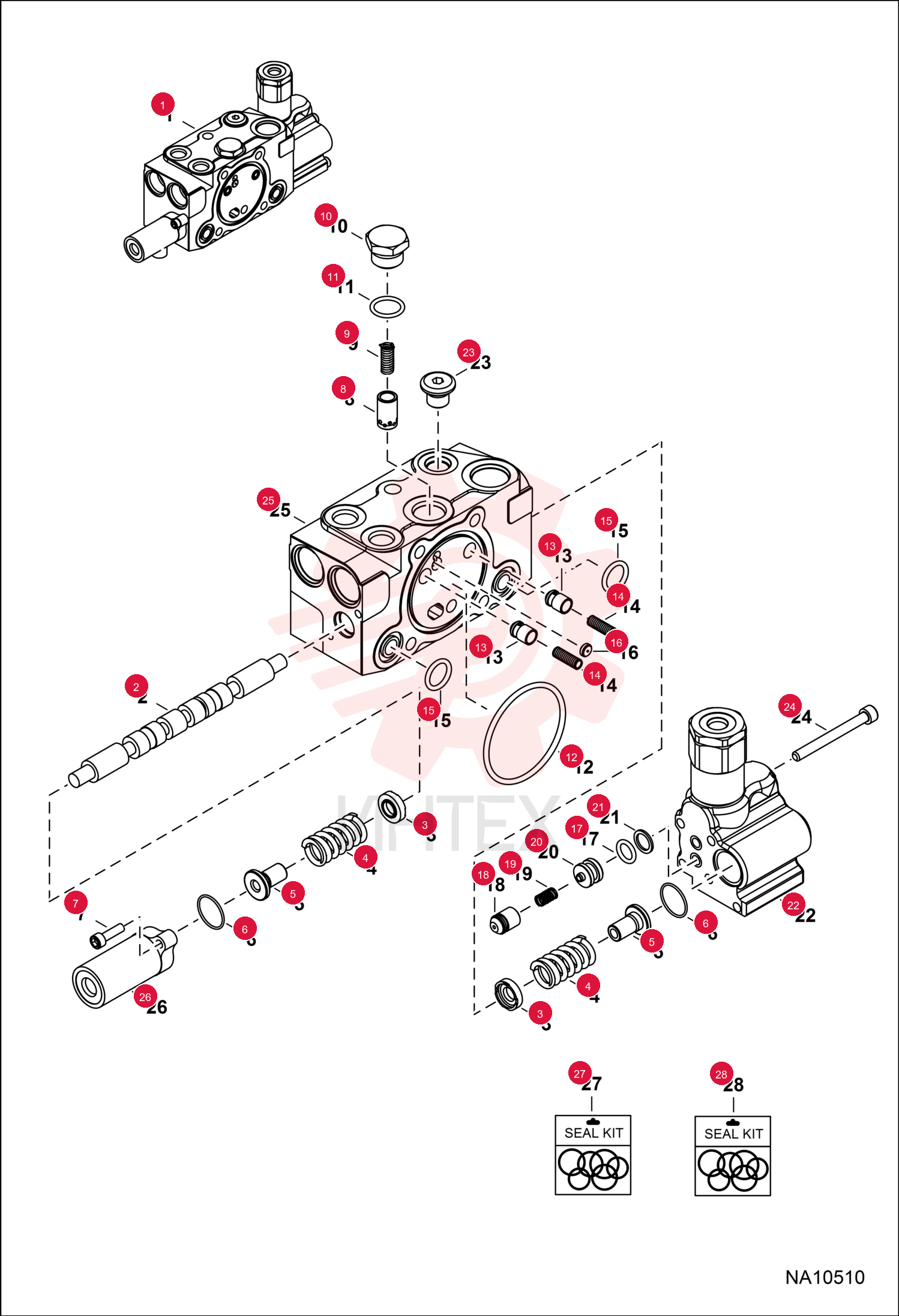

7028569 Секция клапана (часть 2)

7028569 Секция клапана (часть 2)

7028569 Секция клапана (часть 2)

1 7028569

  • 7028569 - Секция клапана
  • Стрела - поз. 2-27

3 7012713

  • 7012713 - Седло пружины

4 7012714

  • 7012714 - Пружина клапана

5 7012715

  • 7012715 - Седло пружины

6 7012717

  • 7012717 - Кольцо уплотнительное (О-кольцо)

7 7012718

  • 7012718 - Болт

9 7012719

  • 7012719 - Пружина клапана

10 7012720

  • 7012720 - Пробка (заглушка)

11 7012721

  • 7012721 - Кольцо уплотнительное (О-кольцо)

12 7012708

  • 7012708 - Кольцо уплотнительное (О-кольцо)

13 7012722

  • 7012722 - Тарелка клапана

14 7012723

  • 7012723 - Пружина клапана

15 7012710

  • 7012710 - Кольцо уплотнительное (О-кольцо)

17 6670224

  • 6670224 - Кольцо уплотнительное (О-кольцо)

21 7012731

  • 7012731 - Кольцо опорное

22 7012758

  • 7012758 - Клапан против самопроизвольного опускания

23 7012709

  • 7012709 - Пробка (заглушка)

24 7012759

  • 7012759 - Болт

26 7012716

  • 7012716 - Крышка торцевая

27 7012777

  • 7012777 - Комплект уплотнений
  • Поз. 13 и 16

28 7020609

  • 7020609 - Комплект уплотнений
  • Поз. 7
  • 12
  • 18
  • и 22 - стандартный комплект уплотнений
  • часть уплотнений может не использоваться
