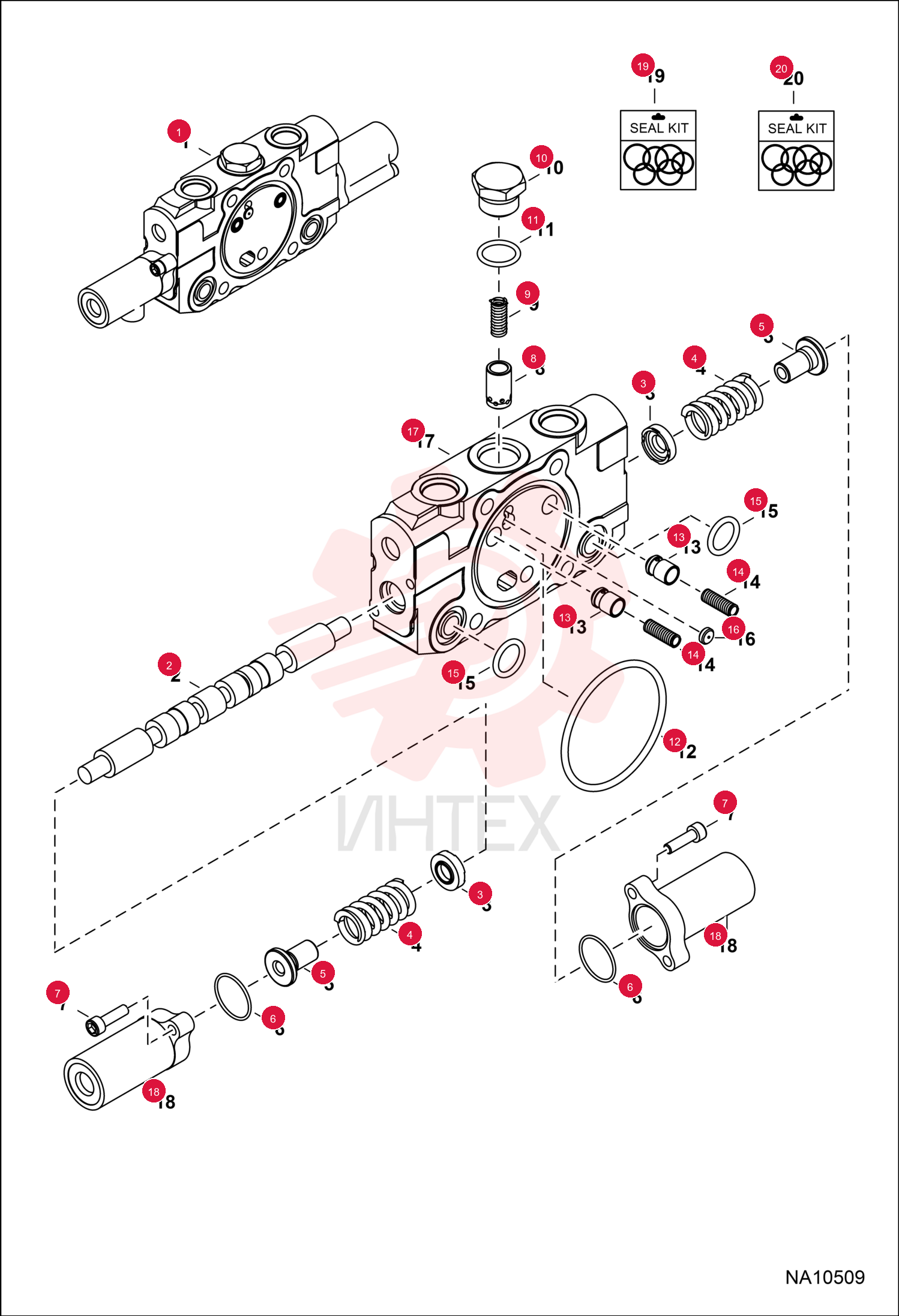

7028568 Секция клапана (часть 4)

7028568 Секция клапана (часть 4)

7028568 Секция клапана (часть 4)

1 7028568

  • 7028568 - Секция клапана
  • Поворот - поз. 2-19

3 7012713

  • 7012713 - Седло пружины

4 7012714

  • 7012714 - Пружина клапана

5 7012715

  • 7012715 - Седло пружины

6 7012717

  • 7012717 - Кольцо уплотнительное (О-кольцо)

7 7012718

  • 7012718 - Болт

9 7012719

  • 7012719 - Пружина клапана

10 7012720

  • 7012720 - Пробка (заглушка)

11 7012721

  • 7012721 - Кольцо уплотнительное (О-кольцо)

12 7012708

  • 7012708 - Кольцо уплотнительное (О-кольцо)

13 7012722

  • 7012722 - Тарелка клапана

14 7012723

  • 7012723 - Пружина клапана

15 7012710

  • 7012710 - Кольцо уплотнительное (О-кольцо)

18 7012716

  • 7012716 - Крышка торцевая

19 7012777

  • 7012777 - Комплект уплотнений
  • Поз. 13 и 16

20 7020609

  • 7020609 - Комплект уплотнений
  • Поз. 7 и 12 - это стандартный ремкомплект уплотнений
  • некоторые уплотнения могут не использоваться
