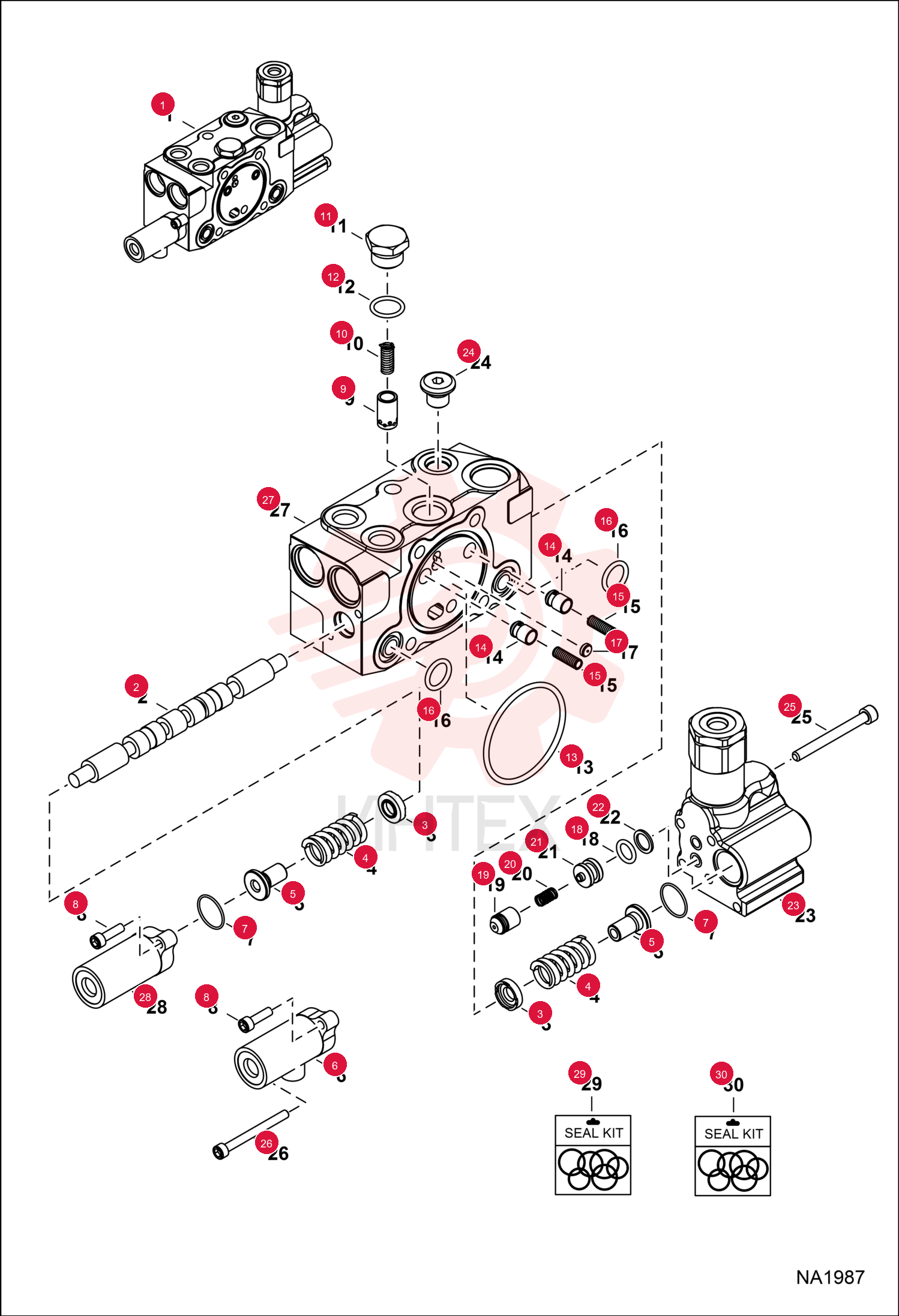

7028569 Секция клапана (часть 5)

7028569 Секция клапана (часть 5)

7028569 Секция клапана (часть 5)

1 7028569

  • 7028569 - Секция клапана
  • Стрела - поз. 2-5 и 7-28

3 7012713

  • 7012713 - Седло пружины

4 7012714

  • 7012714 - Пружина клапана

5 7012715

  • 7012715 - Седло пружины

7 7012717

  • 7012717 - Кольцо уплотнительное (О-кольцо)

8 7012718

  • 7012718 - Болт

10 7012719

  • 7012719 - Пружина клапана

11 7012720

  • 7012720 - Пробка (заглушка)

12 7012721

  • 7012721 - Кольцо уплотнительное (О-кольцо)

13 7012708

  • 7012708 - Кольцо уплотнительное (О-кольцо)

14 7012722

  • 7012722 - Тарелка клапана

15 7012723

  • 7012723 - Пружина клапана

16 7012710

  • 7012710 - Кольцо уплотнительное (О-кольцо)

18 6670224

  • 6670224 - Кольцо уплотнительное (О-кольцо)

22 7012731

  • 7012731 - Кольцо опорное

23 7012758

  • 7012758 - Клапан против самопроизвольного опускания

24 7012709

  • 7012709 - Пробка (заглушка)

25 7012759

  • 7012759 - Болт

26 7012725

  • 7012725 - Болт

28 7012716

  • 7012716 - Крышка торцевая

29 7012777

  • 7012777 - Комплект уплотнений
  • Поз. 13 и 16

30 7020609

  • 7020609 - Комплект уплотнений
  • Поз. 7 и 12 - это стандартный ремкомплект уплотнений
  • некоторые уплотнения могут не использоваться
