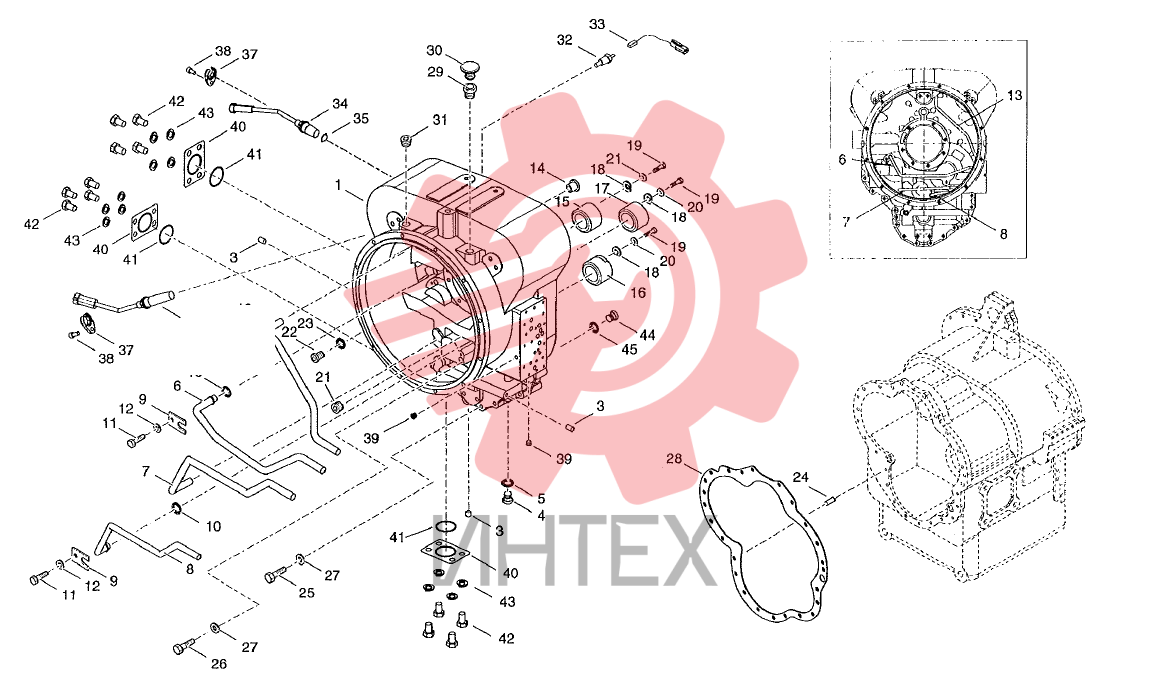

178. Корпус гидротрансформатора (DANA "TE32")

178. Корпус гидротрансформатора (DANA "TE32")

178. Корпус гидротрансформатора (DANA "TE32")

1 617490

  • 617490 - ASSY-CONV HSG & EXP PLUGS
  • Кол-во: 1
  • Входит в 1-ю позицию (На схеме не показан)

1 599732

  • 599732 - ASSY-CONVERTER HOUSING
  • Кол-во: 1
  • Включая позиции со 2 по 23

2 617494

  • 617494 - BRACKET
  • Кол-во: 2
  • На схеме не показан

4 617491

  • 617491 - PLUG
  • Кол-во: 1
  • Включая позицию 5

5 617492

  • 617492 - O-RING
  • Кол-во: 1
  • Входит в 4-ю позицию

6 599736

  • 599736 - ASSY-FORWARD PRESSURE TUBE
  • Кол-во: 1

7 599737

  • 599737 - TUBE-3RD PRESSURE
  • Кол-во: 1

8 599738

  • 599738 - ASSY-4TH PRESSURE TUBE
  • Кол-во: 1

9 531242

  • 531242 - CLIP-TUBE
  • Кол-во: 2

10 153302

  • 153302 - O-RING
  • Кол-во: 2

13 599739

  • 599739 - TUBE-VALVE OIL SUPPLY
  • Кол-во: 1

14 153222

  • 153222 - SLEEVE-PRESSURE & LUBR TUBE
  • Кол-во: 1

15 599740

  • 599740 - SLEEVE CONVERTER HOUSING
  • Кол-во: 1

16 599741

  • 599741 - SLEEVE-CONV HOUSING REV-2ND
  • Кол-во: 1

17 599742

  • 599742 - SLEEVE-CONV HOUSING 4TH
  • Кол-во: 1

18 153218

  • 153218 - WASHER
  • Кол-во: 3

19 153214

  • 153214 - CAPSCREW
  • Кол-во: 2

19 153214

  • 153214 - CAPSCREW
  • Кол-во: 3

20 531241

  • 531241 - LOCKWASHER
  • Кол-во: 2

20 531241

  • 531241 - LOCKWASHER
  • Кол-во: 3

21 153242

  • 153242 - PLUG
  • Кол-во: 1

24 153229

  • 153229 - DOWEL PIN
  • Кол-во: 2

25 599745

  • 599745 - CAPSCREW
  • Кол-во: 14

26 536908

  • 536908 - CAPSCREW
  • Кол-во: 9

27 531260

  • 531260 - LOCKWASHER
  • Кол-во: 23

28 531261

  • 531261 - GASKET-CONVERTER TO TRANSMISSION
  • Кол-во: 1

29 521934

  • 521934 - BUSHING-PIPE REDUCING
  • Кол-во: 1

30 153216

  • 153216 - AIR-BREATHER
  • Кол-во: 1

31 531204

  • 531204 - PIPE PLUG
  • Кол-во: 1

32 617493

  • 617493 - SWITCH-TEMPERATURE
  • Кол-во: 1

33 599747

  • 599747 - ADAPTOR-TEMPERATURE SWITCH
  • Кол-во: 1

34 599763

  • 599763 - ASSEMBLY-SPEED SENSOR 26.3 mm.
  • Кол-во: 1
  • Включая позицию 35

35 599749

  • 599749 - O-RING-SPEED SENSOR
  • Кол-во: 1
  • Входит в 34-ю и 36-юпозицию

36 599750

  • 599750 - ASSEMBLY-SPEED SENSOR
  • Кол-во: 1
  • Включая позицию 35

39 150956

  • 150956 - PIPE PLUG
  • Кол-во: 2

40 599751

  • 599751 - COVER-SPLIT FLANGE SHIPPING
  • Кол-во: 3

41 599752

  • 599752 - O-RING
  • Кол-во: 3

42 599753

  • 599753 - CAPSCREW
  • Кол-во: 12

42 599743

  • 599743 - PLUG-SCREW TYPE
  • Кол-во: 1

43 599754

  • 599754 - LOCKWASHER
  • Кол-во: 12

43 521974

  • 521974 - O-RING
  • Кол-во: 1

44 599743

  • 599743 - PLUG-SCREW TYPE
  • Кол-во: 2

45 521974

  • 521974 - O-RING
  • Кол-во: 2
