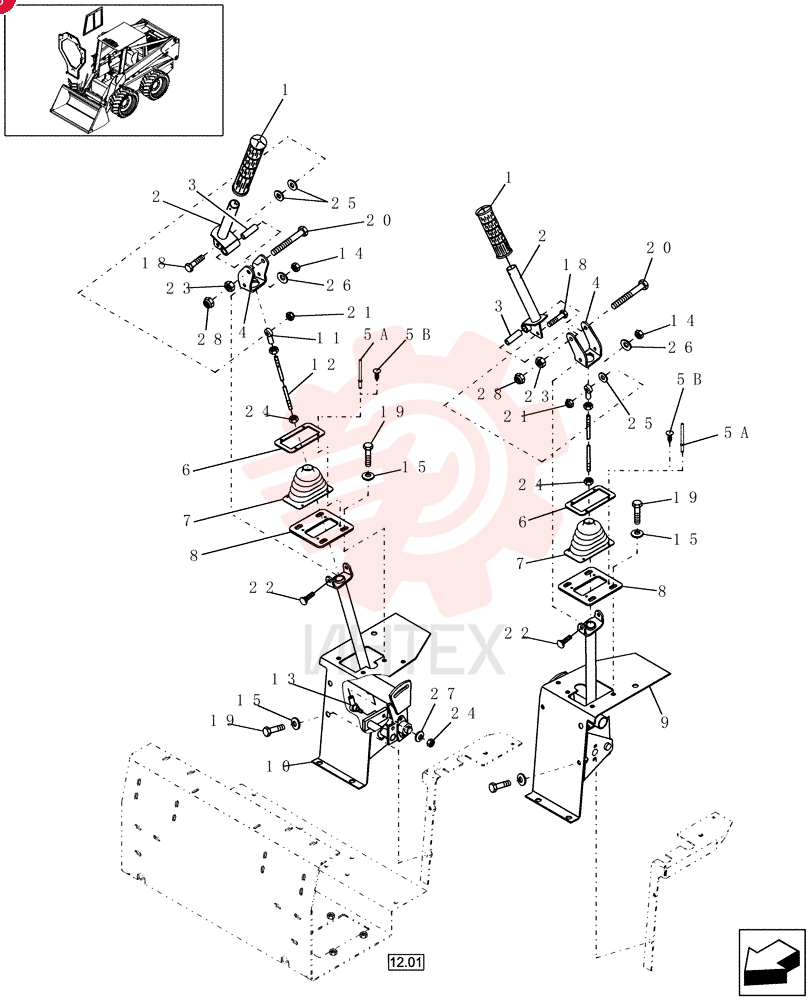

86584202 Рукоятка
1 86584202
- 86584202 - Рукоятка
- Покрытие мягкое (Soft-touch)
2 86573170
- 86573170 - Ручка
3 9615841
- 9615841 - Втулка (распорная)
4 86573132
- 86573132 - Швеллер
5a 86512629
- 86512629 - Заклепка
- Заглушка
- 3/16″ x 9/16″
5b 86729477
- 86729477 - Элемент крепежный
- Пластик чёрный
6 9844042
- 9844042 - Кольцо
7 9827590
- 9827590 - Пыльник
8 9827335
- 9827335 - Пластина
9 0C
- 0C - Заказывать компоненты отдельно
- Накладка пола
- левая
- см. рис. 10.16.02
10 0C
- 0C - Заказывать компоненты отдельно
- Накладка пола
- правая
- см. рис. 10.16.03
11 221665
- 221665 - Проушина
- 5/16″ - 24
- Конец
12 86573256
- 86573256 - Тяга
- 5/16″-24 x 19″
13 86548493
- 86548493 - Шарик
- 5/16″ -24 x 1-2/5″
- -конец
14 7770
- 7770 - Гайка шестигранная
- 1/4 - 20
- Cl 5
15 140045
- 140045 - Шайба тарельчатая
- под болт M10 x 22mm OD x 1.6mm Thk
16 86505650
- 86505650 - Наклейка
- Рукоятка управления
- правая
- Не показано
17 86505651
- 86505651 - Наклейка
- Рукоятка управления
- левая
- Не показано
18 87657
- 87657 - Болт с шестигранной головкой
- 5/16″ - 18 x 1 1/4″
- Gr 5
19 88206
- 88206 - Болт с шестигранной головкой
- 3/8″ - 16 x 1″
- Gr 5
20 280161
- 280161 - Болт с шестигранной головкой
- 3/8″ - 16 x 3″
- Gr 5
21 280736
- 280736 - Гайка
- 5/16″-18
- GC
22 88832
- 88832 - Болт с квадратным подголовком
- 1/4″ - 20 x 3/4″
- Gr 5
- полная резьба
23 9628503
- 9628503 - Гайка
- 3/8″-16
- G5
24 87307
- 87307 - Контргайка
- 5/16″-24
- G2
25 87362
- 87362 - Шайба
- 5/16″ SAE
26 322357
- 322357 - Шайба тарельчатая
- под болт M6 x 14mm OD x 1.3mm Thk
27 322358
- 322358 - Шайба тарельчатая
- под болт M8 x 18mm OD x 1.4mm Thk
28 86509499
- 86509499 - Контргайка
- 3/8″-16
- G2
