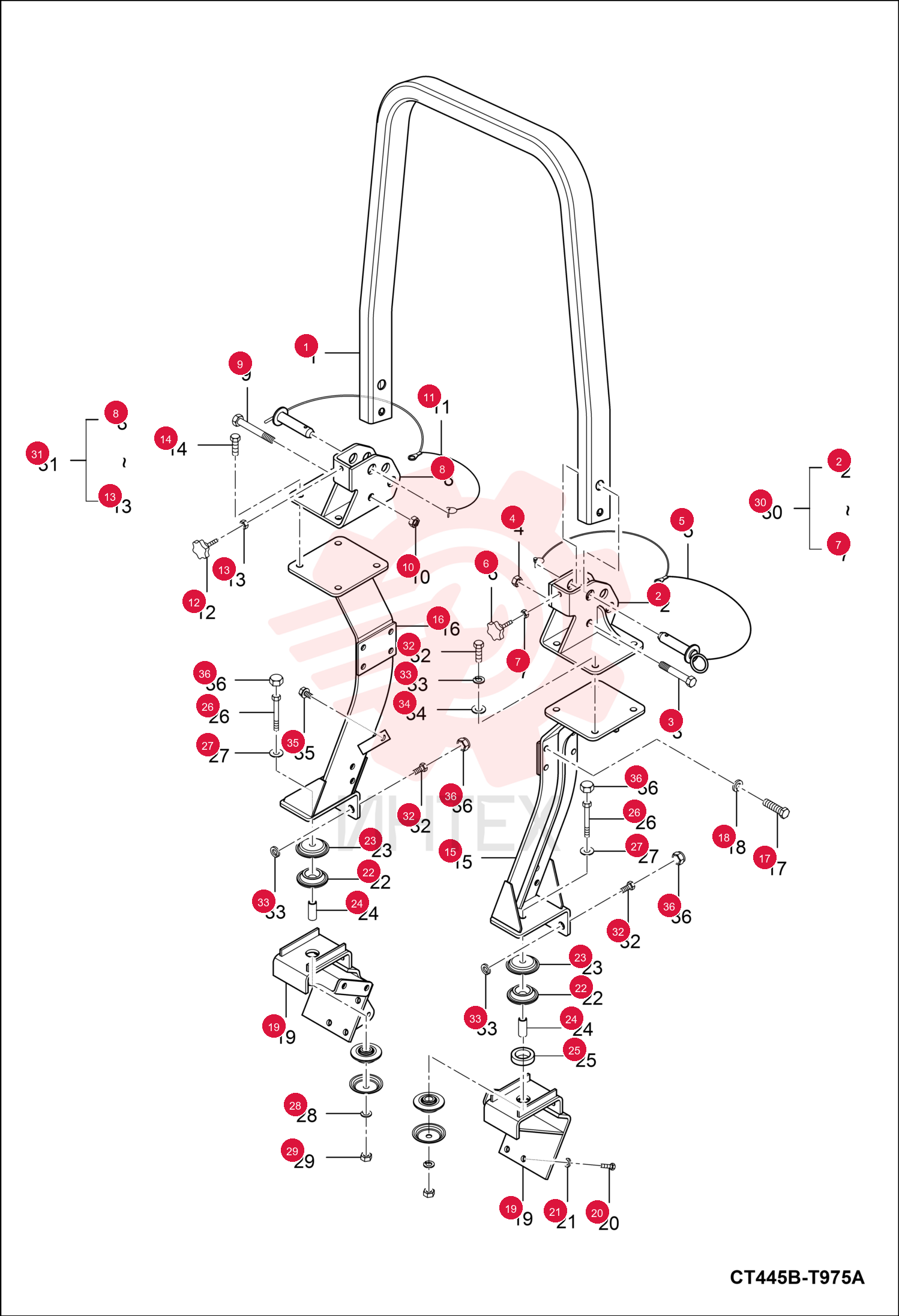

7002642 Конструкция защитная ROPS (часть 2)

7002642 Конструкция защитная ROPS (часть 2)

7002642 Конструкция защитная ROPS (часть 2)

1 7002642

  • 7002642 - Конструкция защитная ROPS

2 7002418

  • 7002418 - ROPS
  • опора левая

3 7002484

  • 7002484 - Болт

4 7002587

  • 7002587 - Гайка

5 7002046

  • 7002046 - Палец в сборе

6 6694840

  • 6694840 - Болт

7 6697458

  • 6697458 - Гайка

8 7002419

  • 7002419 - ROPS
  • опора правая

9 7002484

  • 7002484 - Болт

10 7002587

  • 7002587 - Гайка

11 7002046

  • 7002046 - Палец в сборе

12 6694840

  • 6694840 - Болт

13 6697458

  • 6697458 - Гайка

14 6693988

  • 6693988 - Болт

15 7002917

  • 7002917 - Опора крыла левая

16 7002918

  • 7002918 - Опора крыла правая

17 6694002

  • 6694002 - Болт

18 6694094

  • 6694094 - Шайба пружинная

19 7002950

  • 7002950 - Держатель ограничительной цепи

20 6695549

  • 6695549 - Болт

21 6694094

  • 6694094 - Шайба пружинная

22 6697202

  • 6697202 - Шайба амортизирующая

23 6697677

  • 6697677 - Упор

24 6696704

  • 6696704 - Втулка (распорная)

25 7002523

  • 7002523 - Втулка

26 7002798

  • 7002798 - Болт

27 6694094

  • 6694094 - Шайба пружинная

28 7002315

  • 7002315 - Шайба плоская

29 6694044

  • 6694044 - Гайка

30 7002352

  • 7002352 - Опора защитной рамы ROPS левая

31 7002353

  • 7002353 - Опора защитной рамы ROPS правая

32 6694002

  • 6694002 - Болт

33 6694094

  • 6694094 - Шайба пружинная

34 7002315

  • 7002315 - Шайба плоская

35 6694027

  • 6694027 - Болт с фланцем

36 7002283

  • 7002283 - Гайка колпачковая
