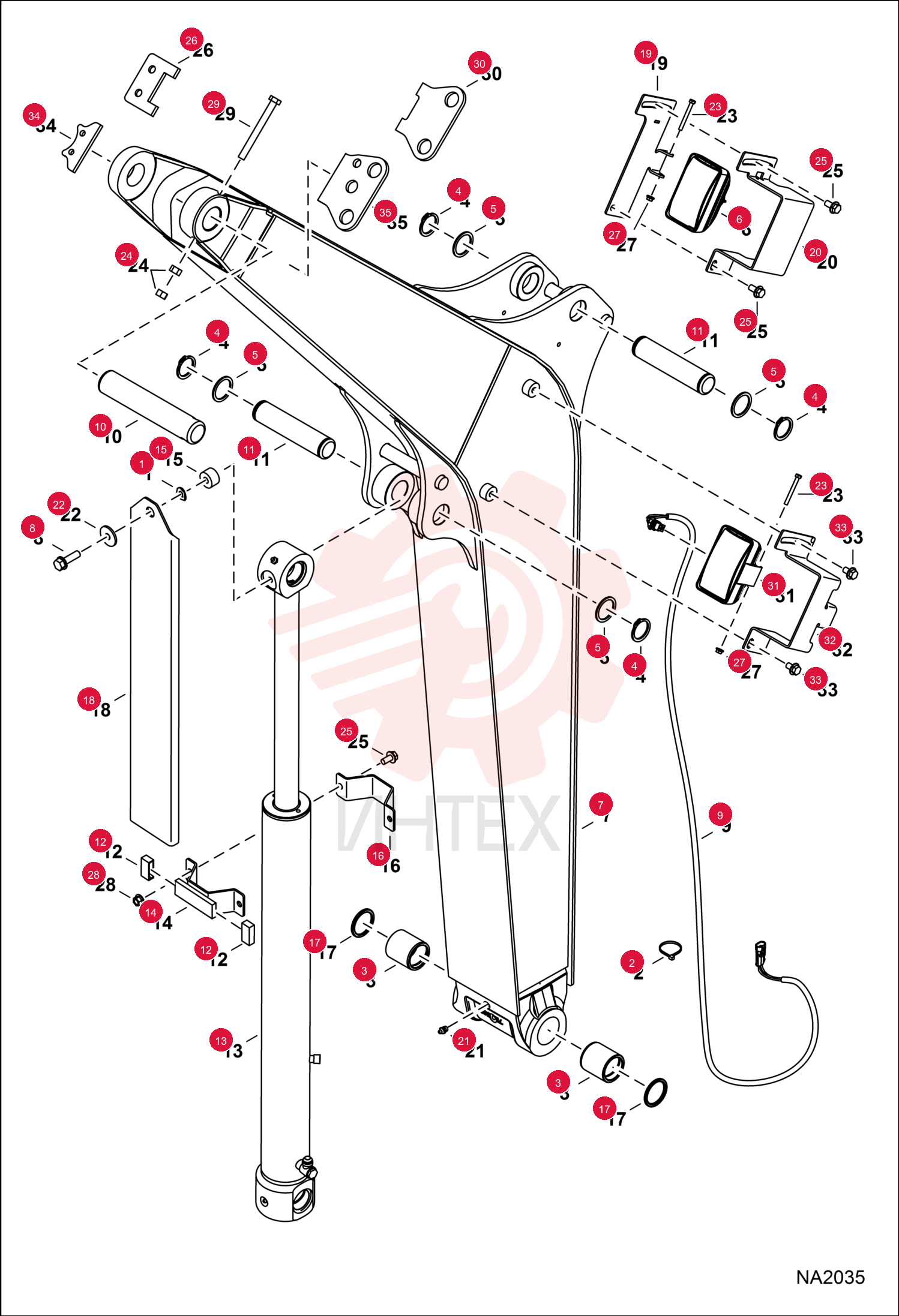

6536803 Шайба (часть 1)
1 6536803
- 6536803 - Шайба
2 6610510
- 6610510 - Стяжка 10
3 6628341
- 6628341 - Втулка запрессовываемая
- Применять со штифтом W/10 mm dia
- отверстие фиксации поперечного болта
3 7172745
- 7172745 - Втулка износостойкая
- Применять с пальцем с отверстием под поперечный стопорный болт диаметром 12 mm
4 6665618
- 6665618 - Кольцо стопорное
5 6666549
- 6666549 - Шайба
6 6691410
- 6691410 - Фонарь
- Применять с поз. 19 и 20
6 6692400
- 6692400 - Лампа
7 7200148
- 7200148 - Стрела
- рукоять
- Применять крепёж поперечного болта 12 mm dia - также заказывать поз. 3 и 17 - ранее 7180327
8 59CM1240
- 59CM1240 - Болт
- Ранее 7131273
9 7135895
- 7135895 - Жгут проводов
10 7180331
- 7180331 - Палец шарнирный
- Применять с крепежом 12 мм
10 7143002
- 7143002 - Палец шарнира стрелы
- Применять W/10 mm крепёж
11 7143037
- 7143037 - Палец шарнирный
12 7144089
- 7144089 - Крышка
14 7270886
- 7270886 - Щиток
- Ранее 7192603
15 7154460
- 7154460 - Втулка (распорная)
16 7192601
- 7192601 - Зажим половинчатый
- Ранее 7154773
17 6669287
- 6669287 - Уплотнение
18 7168330
- 7168330 - Щиток цилиндра
21 10H25
- 10H25 - Масленка прямая
22 17EM120
- 17EM120 - Шайба
23 1CM655
- 1CM655 - Винт
24 4DM10
- 4DM10 - Гайка шестигранная
- 10 mm dia
24 4DM12
- 4DM12 - Гайка шестигранная
- 12 mm dia
25 29CM1020
- 29CM1020 - Винт с шестигранной головкой 10MMX20MM
26 7198271
- 7198271 - Кронштейн монтажный
- Приварной - ранее 7163079
27 51DM6
- 51DM6 - Гайка шестигранная с нанесенным фиксатором резьбы
28 51DM10
- 51DM10 - Гайка шестигранная с нанесенным фиксатором резьбы
29 7CM10120
- 7CM10120 - Винт
- 10 mm dia
29 7CM12120
- 7CM12120 - Болт
- 12 mm dia
30 7198270
- 7198270 - Пластина крепления муфты
- Приварной - ранее 7122584
31 6675938
- 6675938 - Фара герметичная (лампа-фара)
- Снято с поставки - применять с поз. 32 - ранее 7018038
31 6692400
- 6692400 - Лампа
32 7195369
- 7195369 - Кронштейн рабочего фонаря
- Только NA
32 7237068
- 7237068 - Кронштейн
- Только EMEA - ранее 7239093
33 29CM1016
- 29CM1016 - Винт с шестигранной головкой и фланцем
34 7198271
- 7198271 - Кронштейн монтажный
- Приварной
35 7198270
- 7198270 - Пластина крепления муфты
- Приварной
