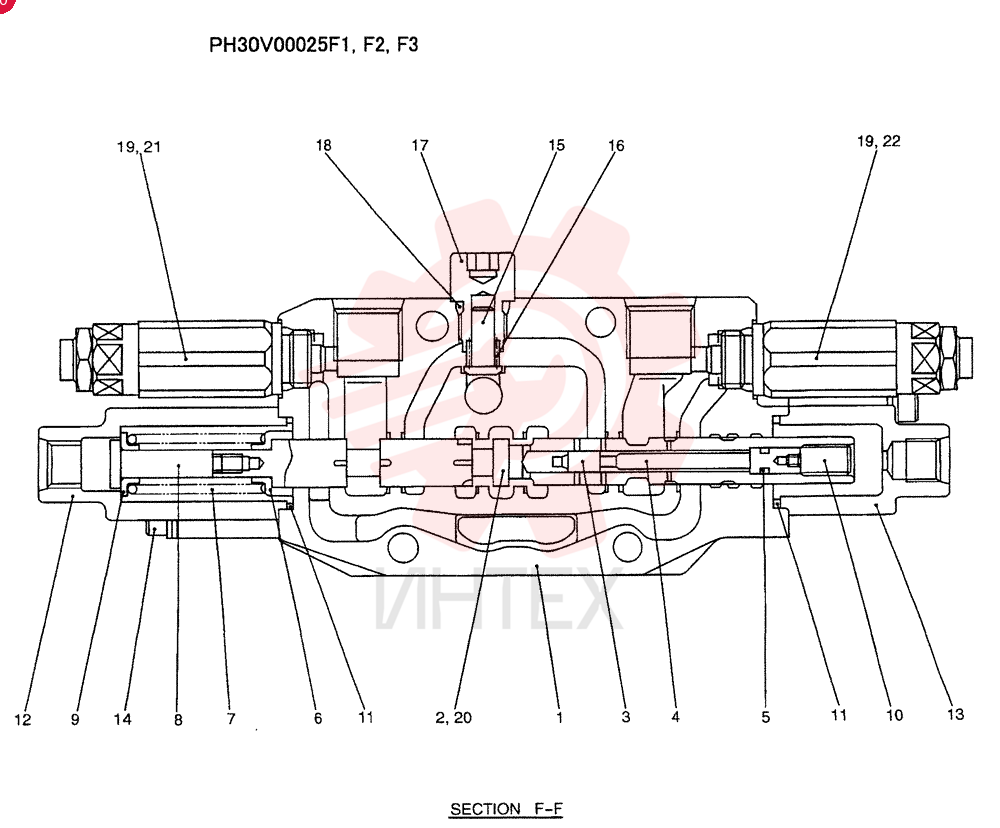

PH30V00025F1 Клапан (часть 1)

PH30V00025F1 Клапан (часть 1)

— PH30V00025F1

  • PH30V00025F1 - Клапан

— PH30V00025F2

  • PH30V00025F2 - Клапан

— PH30V00025F3

  • PH30V00025F3 - Клапан управления в сборе

— PH30V00025R100

  • PH30V00025R100 - Ремкомплект

— PH30V00025R200

  • PH30V00025R200 - Ремкомплект

1 NSS

  • NSS - Отдельно не поставляется

2 NSS

  • NSS - Отдельно не поставляется

3 NSS

  • NSS - Отдельно не поставляется

4 NSS

  • NSS - Отдельно не поставляется

5 NSS

  • NSS - Отдельно не поставляется

6 NSS

  • NSS - Отдельно не поставляется

7 NSS

  • NSS - Отдельно не поставляется

8 NSS

  • NSS - Отдельно не поставляется

9 NSS

  • NSS - Отдельно не поставляется

10 NSS

  • NSS - Отдельно не поставляется

11 PH30V00009S007

  • PH30V00009S007 - Кольцо уплотнительное (О-кольцо)

12 PH30V00009S008

  • PH30V00009S008 - Крышка

13 PH30V00009S011

  • PH30V00009S011 - Крышка

14 PH30V00009S019

  • PH30V00009S019 - Винт

15 PH30V00003S006

  • PH30V00003S006 - Тарелка клапана

16 PH30V00003S007

  • PH30V00003S007 - Пружина

17 PH30V00009S015

  • PH30V00009S015 - Пробка (заглушка)

18 ZD12P01100

  • ZD12P01100 - Кольцо уплотнительное (О-кольцо)

19 PM22V00005F3

  • PM22V00005F3 - Клапан предохранительный

20 NSS

  • NSS - Отдельно не поставляется

21 PH22V00010F1

  • PH22V00010F1 - Клапан предохранительный в сборе
  • см. стр. HC18-93 (только для F3)

22 PH22V00003F4

  • PH22V00003F4 - Клапан предохранительный в сборе
  • см. стр. HC15-01 (только для F3)

(SK40SR) - Мини-экскаватор с серийного № PH04-02801 (Северная Америка) (1/90-12/04) — другие схемы
