Главная
/
Бренды
/
Sany
/
Ричстакер
/
Ричстакер SRSC45H1
/

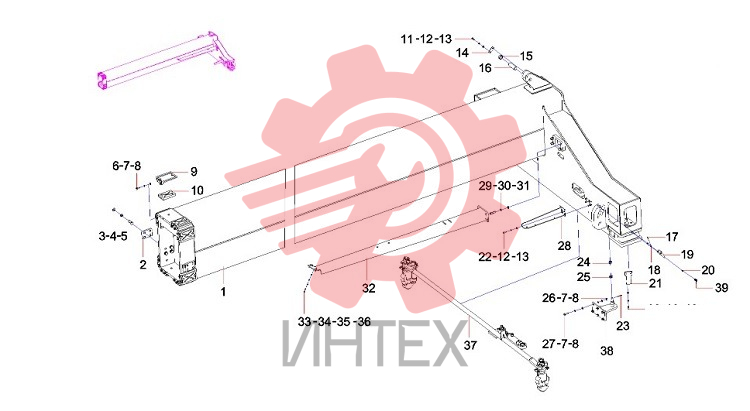

12608291 Балка правая телескопическая в сборе

12608291 Балка правая телескопическая в сборе

12608291 Балка правая телескопическая в сборе

1 12604834

  • 12604834 - Балка правая телескопическая в сборе
  • Кол-во: 1

2 13191928

  • 13191928 - Перегородка
  • Кол-во: 2

3 A210111000053

  • A210111000053 - Болт
  • Кол-во: 8

4 A210401000004

  • A210401000004 - Шайба
  • Кол-во: 8

5 A210405000003

  • A210405000003 - Шайба
  • Кол-во: 8

6 A210111000197

  • A210111000197 - Болт M10x25GB5783 10.9
  • Кол-во: 16

7 A210401000001

  • A210401000001 - Шайба
  • Кол-во: 28

8 A210405000011

  • A210405000011 - Шайба
  • Кол-во: 28

9 A820101328209

  • A820101328209 - Плита-ползун (1)
  • Кол-во: 8

10 12058087

  • 12058087 - Ползун SDJ450.2-4A
  • Кол-во: 8

11 A210111000090

  • A210111000090 - Болт
  • Кол-во: 2

12 A210401000017

  • A210401000017 - Шайба
  • Кол-во: 10

13 A210405000007

  • A210405000007 - Шайба
  • Кол-во: 10

14 11478611

  • 11478611 - Картон
  • Кол-во: 1

15 11482652

  • 11482652 - Кольцо стопорное 2
  • Кол-во: 2

16 11172032

  • 11172032 - Палец цилиндра поворотного замка
  • Кол-во: 1

17 A210491000014

  • A210491000014 - Палец 3.2x20GB91
  • Кол-во: 2

18 10759532

  • 10759532 - Палец вала
  • Кол-во: 2

19 10759366

  • 10759366 - Перегородка
  • Кол-во: 2

20 A210804000001

  • A210804000001 - Butter mouth
  • Кол-во: 2

21 12608220

  • 12608220 - Кронштейн датчика
  • Кол-во: 2

22 A210204000147

  • A210204000147 - Винт M8x20GB70.1
  • Кол-во: 8

23 A210501000025

  • A210501000025 - Палец
  • Кол-во: 1

24 A210319000012

  • A210319000012 - Гайка M16GB889.1
  • Кол-во: 1

25 12612646

  • 12612646 - Кольцо стопорное 2
  • Кол-во: 1

26 A210307000017

  • A210307000017 - Гайка
  • Кол-во: 6

27 A210111000025

  • A210111000025 - Болт
  • Кол-во: 6

28 12783472

  • 12783472 - Кронштейн правый в сборе
  • Кол-во: 1

29 A210401000002

  • A210401000002 - Шайба
  • Кол-во: 4

30 A210405000001

  • A210405000001 - Шайба
  • Кол-во: 4

31 A210204000338

  • A210204000338 - Винт M12x40GB70.1 10.9 класс
  • Кол-во: 4

32 11479449

  • 11479449 - Желоб буксируемый
  • Кол-во: 1

33 A210401000016

  • A210401000016 - Шайба
  • Кол-во: 4

34 A210405000006

  • A210405000006 - Шайба
  • Кол-во: 4

35 A210319000003

  • A210319000003 - Гайка M6GB889.1
  • Кол-во: 4

36 A210204000132

  • A210204000132 - Винт M6x25GB70.1
  • Кол-во: 4

37 13559316

  • 13559316 - Механизм поворотный запорный
  • Кол-во: 1

38 13559331

  • 13559331 - Опора цилиндра поворотного замка в сборе
  • Кол-во: 1

39 10762009

  • 10762009 - Пружина торсионная
  • Кол-во: 4
