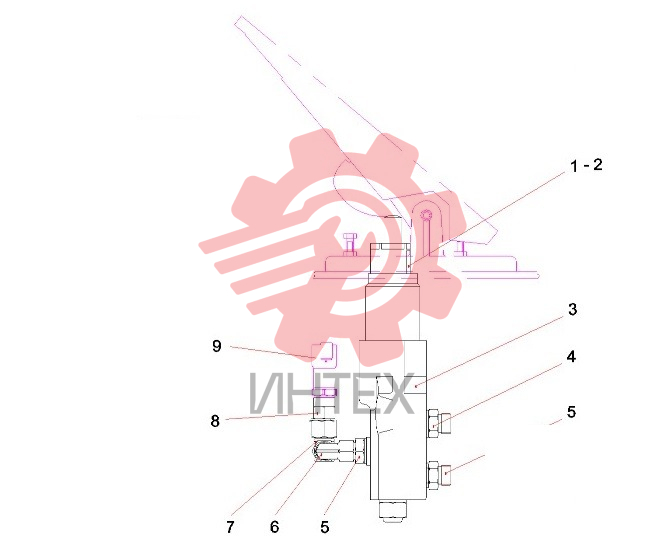

12874447 Схема установки детали тормозного клапана

12874447 Схема установки детали тормозного клапана

12874447 Схема установки детали тормозного клапана

1 A210111000090

  • A210111000090 - Болт
  • Кол-во: 2

2 A210401000017

  • A210401000017 - Шайба
  • Кол-во: 2

3 B220401001141

  • B220401001141 - Клапан тормозной 4
  • Кол-во: 1

4 B210780000037

  • B210780000037 - Соединение трубное
  • Кол-во: 1

5 B210780001026

  • B210780001026 - Соединитель прямой концевой
  • Кол-во: 2

6 B210780000636

  • B210780000636 - Соединение угловое комбинированное
  • Кол-во: 1

7 B210780000015

  • B210780000015 - Соединение трёхходовое комбинированное L-образное
  • Кол-во: 1

8 60222700

  • 60222700 - Соединитель MVONW10L
  • Кол-во: 1

9 67301761

  • 67301761 - Датчик давления 40MP
  • 0~40mA
  • G1/4
  • D
  • Кол-во: 1
