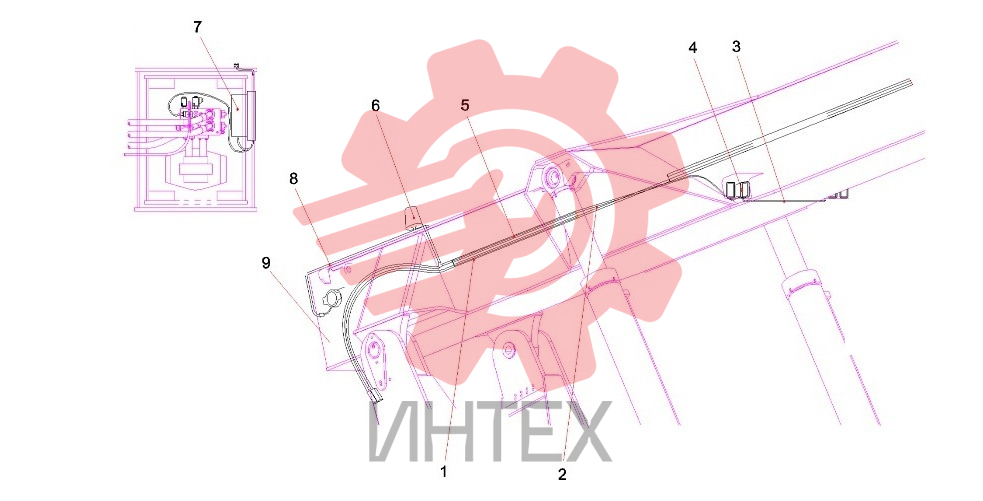

13445409 Схема стрелы электрическая

13445409 Схема стрелы электрическая

13445409 Схема стрелы электрическая

1 12894716

  • 12894716 - Жгут проводов стрелы один
  • Кол-во: 1

2 12894791

  • 12894791 - Жгут проводов стрелы два
  • Кол-во: 1

3 13275833

  • 13275833 - Хомут крепёжный 21.2
  • Кол-во: 10

4 12895470

  • 12895470 - Лампа галогенная Hella
  • Кол-во: 4

5 60199416

  • 60199416 - Лоток кабельный передней стрелы в сборе 80x40 чёрное покрытие
  • Кол-во: 3

6 12893720

  • 12893720 - Лампа светодиодная сигнальная
  • Кол-во: 1

7 12889986

  • 12889986 - Датчик угла длины
  • Кол-во: 1

8 13275826

  • 13275826 - Хомут крепёжный 13.0
  • Кол-во: 10

9 13427817

  • 13427817 - Схема сварки гвоздей стрелы
  • Кол-во: 1
