Ричстакер SRSC45H1
/

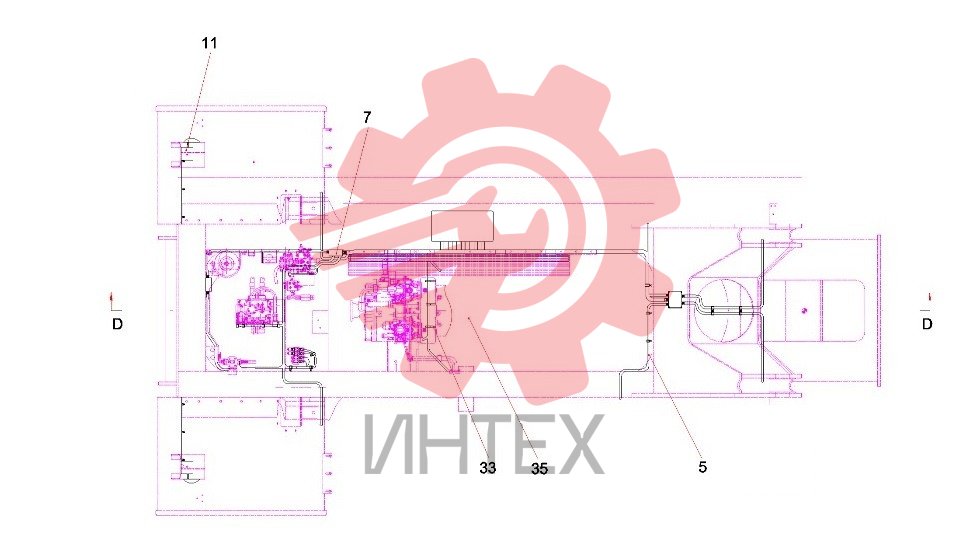

13487569 Схема электрическая каркасного корпуса (часть3)

13487569 Схема электрическая каркасного корпуса (часть3)

13487569 Схема электрическая каркасного корпуса (часть3)

5 12904502

  • 12904502 - Жгут задний проводов корпуса
  • Кол-во: 1

7 12904869

  • 12904869 - Жгут передний проводов в корпусе
  • Кол-во: 1

11 12901989

  • 12901989 - Фара светодиодная комбинированная
  • Кол-во: 2

33 60119462

  • 60119462 - Стяжка кабельная двойная петля PLB4S-M0 чёрная
  • Кол-во: 25

35 13577240

  • 13577240 - Предохранитель главный питания
  • Кол-во: 1
