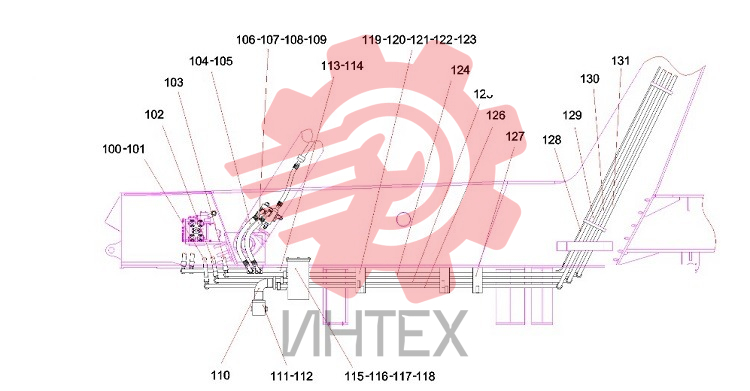

12602652 Схема компоновки каркасного трубопровода (часть3)

12602652 Схема компоновки каркасного трубопровода (часть3)

12602652 Схема компоновки каркасного трубопровода (часть3)

8 B230101000215

  • B230101000215 - Квадрат круг
  • Кол-во: 4

100 B230103008475

  • B230103008475 - Шланг Q/SY1102
  • Кол-во: 1

102 B230103001196

  • B230103001196 - Шланг Q/SY1102
  • Кол-во: 1

103 60044442

  • 60044442 - Шланг/SY1102
  • Кол-во: 1

104 B230103004971

  • B230103004971 - Шланг Q/SY1102
  • Кол-во: 2

105 B210780001241

  • B210780001241 - Соединение угловое комбинированное
  • Кол-во: 6

106 B230103007449

  • B230103007449 - Шланг Q/SY1102
  • Кол-во: 2

107 B230101000215

  • B230101000215 - Квадрат круг
  • Кол-во: 2

108 B210780000244

  • B210780000244 - Фланец Folio
  • Кол-во: 8

109 A210204000354

  • A210204000354 - Винт M10x30GB70.1 10.9 класс
  • Кол-во: 16

110 13123175

  • 13123175 - Угольник обратной магистрали SRSC45H8.2.1.34
  • Кол-во: 1

111 A810299000203

  • A810299000203 - Комплект клапана противодавления
  • Кол-во: 1

112 A210609000088

  • A210609000088 - Кольцо квадратное 95 x3.55GB3452.1
  • Кол-во: 3

113 10422781

  • 10422781 - Кронштейн телескопической стальной трубы
  • Кол-во: 1

114 60165343

  • 60165343 - Корпус хомута трубного SP538-PPH DP-AS
  • Кол-во: 6

115 60193266

  • 60193266 - Фильтр возврата масла в сборе
  • Кол-во: 1

116 A210204000148

  • A210204000148 - Винт M8x40GB70.1
  • Кол-во: 4

117 A210401000017

  • A210401000017 - Шайба
  • Кол-во: 8

118 B210780000698

  • B210780000698 - Соединитель прямой концевой
  • Кол-во: 1

119 13558909

  • 13558909 - Кронштейн шланга рассеивания масла
  • Кол-во: 2

120 60165344

  • 60165344 - Корпус трубного хомута SP650.8-PP DP-AS
  • Кол-во: 5

121 A210111000226

  • A210111000226 - Болт M16x25GB5783
  • Кол-во: 4

122 A210401000004

  • A210401000004 - Шайба
  • Кол-во: 4

123 A210405000003

  • A210405000003 - Шайба
  • Кол-во: 4

124 A810312019048

  • A810312019048 - Труба стальная
  • Кол-во: 1

125 A810312019049

  • A810312019049 - Труба стальная
  • Кол-во: 1

126 A810312019050

  • A810312019050 - Труба стальная
  • Кол-во: 1

127 13581333

  • 13581333 - Кронштейн телескопической стальной трубы
  • Кол-во: 1

128 A810399000564

  • A810399000564 - Труба стальная X
  • Кол-во: 1

129 A810399000563

  • A810399000563 - Труба стальная IX
  • Кол-во: 1

130 A810399000562

  • A810399000562 - Труба стальная VIII
  • Кол-во: 1

131 A810399000561

  • A810399000561 - Труба стальная VII
  • Кол-во: 1
