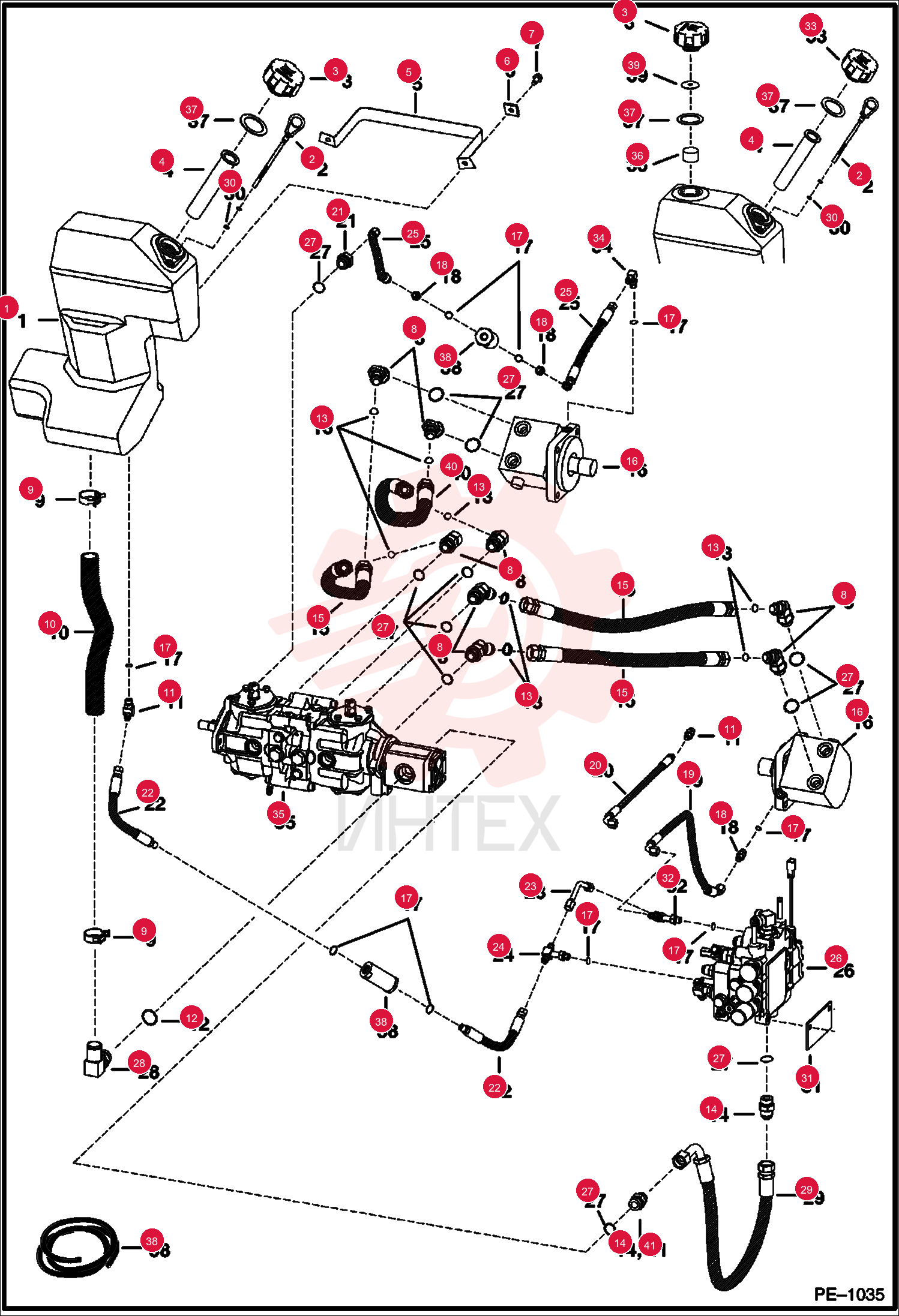

6577459 Щуп (часть 3)
2 6577459
- 6577459 - Щуп
- С поз. 30
3 6577785
- 6577785 - Крышка гидравлического сапуна
- Сапун - также заказывать поз. 37 - применять с баком поз. 1 с вентилируемой крышкой заливной горловины и крышкой сапуна - ранее 6727475
3 6577785
- 6577785 - Крышка гидравлического сапуна
- Сапун - также заказывать поз. 37 - применять с баком поз. 1 с вентилируемой крышкой заливной горловины и крышкой сапуна - ранее 6727475
4 7120881
- 7120881 - Сетка заливной горловины
- Ранее 6569219
5 6718518
- 6718518 - Хомут ленточный
6 6559447
- 6559447 - Шайба
7 84G3712
- 84G3712 - Винт резьбовыдавливающий TT
8 6714902
- 6714902 - Угольник
- С поз. 27 - плоская поверхность бобышки - торцевое уплотнение - Ранее 52E001212B
8 6737453
- 6737453 - Угольник
- С поз. 27 - проверить поверхность бобышки для определения правильного уплотнительного кольца на замену - Mega Seal - Ранее 6718181
9 5HM42
- 5HM42 - Хомут шланговый
- Натяжение постоянное
9 6672281
- 6672281 - Зажим
- Момент постоянный
10 6718354
- 6718354 - Шланг
- 1.25″ (31
- 8 mm) I.D. - 10.32″ x 12.00″ (262
- 1 mm x 304
- 8 mm)
10 7104917
- 7104917 - Шланг
- 1.25″ (31
- 8 mm) I.D. - 6.72″ x 10.55″ (170
- 7 mm x 268
- 0 mm)
11 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
11 18KB0606
- 18KB0606 - Фитинг
- угольник гидравлический
- С поз. 17 - плоская торцевая поверхность бобышки
12 99K16
- 99K16 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
12 79K16
- 79K16 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
13 58K018
- 58K018 - Кольцо уплотнительное (О-кольцо) 10
- Применять с поз. 8 (угольник 52E1212)
14 97K12
- 97K12 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
14 15KB1212
- 15KB1212 - Фитинг
- соединитель гидравлический
- С поз. 27 - плоская торцевая поверхность бобышки - ранее 6812646
15 6671619
- 6671619 - Шланг
- Уплотнение торцевое - применять с поз. 8 (52E-1212 угольник)
15 6726378
- 6726378 - Шланг
- Уплотнение mega - применять с поз. 8 (6718181 угольник)
17 79K6
- 79K6 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
17 99K6
- 99K6 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
18 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
18 15KB0606
- 15KB0606 - Фитинг
- соединитель гидравлический
- С поз. 17 - плоская торцевая поверхность бобышки
19 6715251
- 6715251 - Шланг
21 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
21 15KB0612
- 15KB0612 - Фитинг
- соединитель гидравлический
- С поз. 27 плоский торец бобышки
22 6725192
- 6725192 - Шланг
- Ранее 6719654
23 6577690
- 6577690 - Трубопровод
24 6805696
- 6805696 - Тройник
- С поз. 17
24 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
25 6730769
- 6730769 - Шланг
- 14.5″ (368
- 3 mm) длина
27 99K12
- 99K12 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
27 79K12
- 79K12 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
28 6715191
- 6715191 - Угольник
- С поз. 12 - проверить торцевую поверхность бобышки для определения правильного уплотнительного кольца замены
29 6729154
- 6729154 - Шланг гидравлический в сборе
- Длина 31″(787
- 4 mm) - ранее 6714594
30 25K20010
- 25K20010 - Кольцо уплотнительное (О-кольцо) 10
31 25K20010
- 25K20010 - Кольцо уплотнительное (О-кольцо) 10
- Крышка - используется снаружи основной рамы
32 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
32 6805243
- 6805243 - Фитинг угловой
- С поз. 17
33 6728149
- 6728149 - Крышка гидравлическая невентилируемая
- Заливная - также заказывать поз. 37 - применять с поз. 1 баком с вентилируемой крышкой заливной горловины и сапуном - Ранее 6532508
34 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
34 17KB0606
- 17KB0606 - Фитинг гидравлический угловой 90
- С поз. 17 - плоская торцевая поверхность бобышки
36 6701552
- 6701552 - Перегородка
- Применять с баком поз. 1 с вентилируемой крышкой горловины и крышкой сапуна
37 6700631
- 6700631 - Прокладка крышки гидробака
- Применять с баком поз. 1 с вентилируемой крышкой горловины и крышкой сапуна
37 6700631
- 6700631 - Прокладка крышки гидробака
- Применять с баком поз. 1 с вентилируемой крышкой заливной горловины
38 6661022
- 6661022 - Фильтр гидравлического масла линейный
39 6703427
- 6703427 - Пенопласт FLT5
40 6661076
- 6661076 - Шланг
- Уплотнение торцевое - применять с поз. 8 (6714902 угольник)
40 6726379
- 6726379 - Шланг
- Уплотнение mega - применять с поз. 8 (6737453 угольник)
41 97K12
- 97K12 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
41 18KB1212
- 18KB1212 - Фитинг
- угольник гидравлический
- С поз. 27 - плоская торцевая поверхность бобышки
