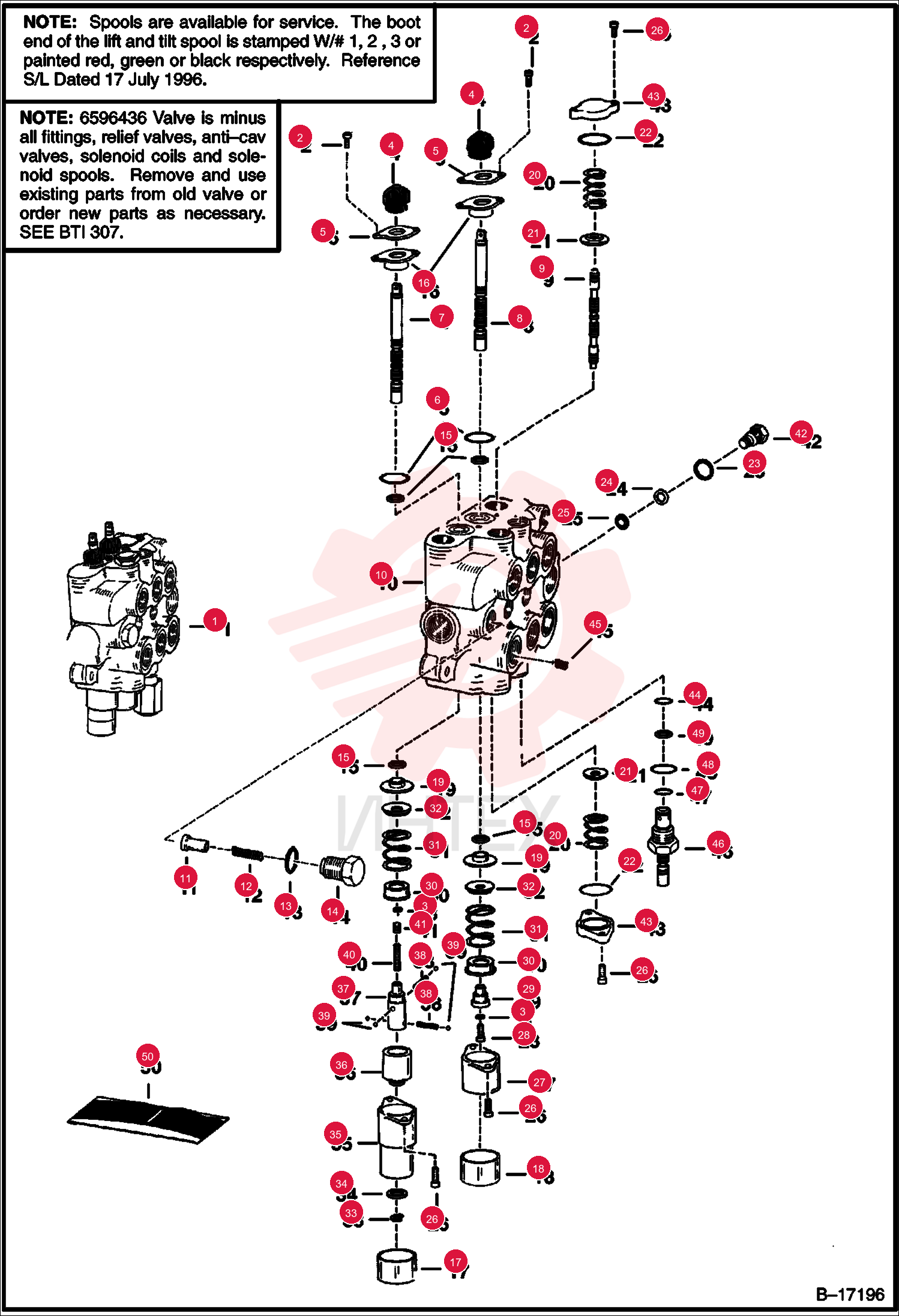

7229299 Клапан управления сервисный (часть 1)
1 7229299
- 7229299 - Клапан управления сервисный
- Поз. 2-49
2 29G412
- 29G412 - Болт
3 54K20002
- 54K20002 - Кольцо уплотнительное (О-кольцо) 10
4 6587763
- 6587763 - Пыльник
5 6589564
- 6589564 - Фиксатор
- Деталь плоская
6 1K127
- 1K127 - Кольцо уплотнительное (О-кольцо) 10
- Ранее 93K127
7 6666588
- 6666588 - Золотник BOM
- Подъём - #1 или красный - см. примечание - ранее 6666576
7 6666589
- 6666589 - Золотник BOM
- Подъём - #2 или зелёный - см. примечание
7 6666590
- 6666590 - Золотник BOM
- Подъём - #3 или чёрный - см. примечание
8 6666591
- 6666591 - Золотник наклона
- Наклон - #1 или красный - см. примечание
8 6666592
- 6666592 - Золотник наклона (spool tilt)
- Наклон - #2 или зелёный - см. примечание
8 6666593
- 6666593 - Золотник наклона
- Наклон - #3 или чёрный - см. примечание
9 7300937
- 7300937 - Золотник вспомогательный
- Вспомогательный - см. примечание - ранее 6588074
10 6595706
- 6595706 - Клапан регулирующий (распределительный)
- Корпус - ранее 6595706
11 6592115
- 6592115 - Седло
12 6592117
- 6592117 - Пружина обратного клапана нагрузки
13 79K8
- 79K8 - Кольцо уплотнительное (О-кольцо) 10
14 6592116
- 6592116 - Гайка
- Контрольный (нагрузка)
15 6683274
- 6683274 - Уплотнение золотника 10
- - ранее 7031367
16 6589565
- 6589565 - Уплотнение
- Уплотнение
17 6660644
- 6660644 - Крышка
18 6662848
- 6662848 - Крышка
19 6595663
- 6595663 - Втулка
20 6588197
- 6588197 - Пружина
21 6537096
- 6537096 - Шайба
22 58K124
- 58K124 - Кольцо уплотнительное (О-кольцо) 10
23 79K10
- 79K10 - Кольцо уплотнительное (О-кольцо) 10
24 80K14
- 80K14 - Кольцо опорное WSH5
- Ранее 73K000014B
25 58K014
- 58K014 - Кольцо уплотнительное (О-кольцо) 10
- Требуется опорная шайба
25 6677106
- 6677106 - Кольцо уплотнительное (О-кольцо)
- Шайба опорная не требуется
26 29G416
- 29G416 - Болт
27 7101345
- 7101345 - Крышка фиксатора гидроклапана
- Ранее 6587633
28 30G416
- 30G416 - Болт
29 6592109
- 6592109 - Адаптер
30 6592100
- 6592100 - Втулка
31 6587580
- 6587580 - Пружина
32 7211397
- 7211397 - Шайба пружинная
- Ранее 6587523
33 799119
- 799119 - Кольцо
34 6592098
- 6592098 - Шайба
35 6589226
- 6589226 - Крышка торцевая
- 0.63″ фланец
36 6531270
- 6531270 - Втулка фиксатора
- Подъёмник
37 6587575
- 6587575 - Адаптер
38 6592107
- 6592107 - Пружина фиксатора 5
39 6592105
- 6592105 - Шарик 5
40 6586918
- 6586918 - Винт фиксатора
41 6596807
- 6596807 - Пробка (заглушка)
- Пластик - длина 0.46″
42 6592720
- 6592720 - Пробка (заглушка)
- С поз. 23-25
43 6588981
- 6588981 - Крышка торцевая
45 6534630
- 6534630 - Дроссель
- .134/.141
45 6532633
- 6532633 - Дроссель
- .150/.157
46 6676195
- 6676195 - Клапан предохранительный
- Предохранительный - с поз. 44 & 47-49 - Ранее 6598959
46 6659574
- 6659574 - Комплект уплотнений
50 6816250
- 6816250 - Комплект уплотнений
- - поз. 2
- 3
- 4
- 6
- 15
- 26 и 41 - для одного золотника - ранее 6803605
50 6809425
- 6809425 - Комплект уплотнений
- Поз. 13 и 23-25
50 6816715
- 6816715 - Комплект уплотнений
- - поз. 2-4
- 6
- 13
- 15
- 22-26
- 41
- 44 & 47-49 - ранее 6596311
