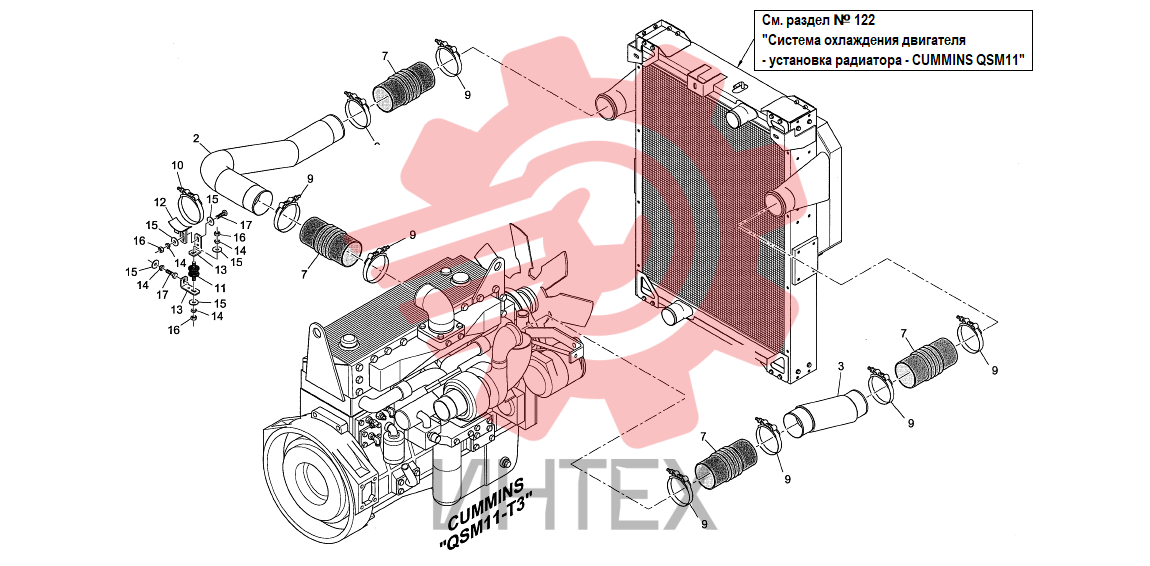

116. Система внутреннего охлаждения - CUMMINS QSM11-T3

116. Система внутреннего охлаждения - CUMMINS QSM11-T3

116. Система внутреннего охлаждения - CUMMINS QSM11-T3

2 574599

  • 574599 - SUCTION TUBE
  • Кол-во: 1

3 596987

  • 596987 - SUCTION TUBE
  • Кол-во: 1

7 573239

  • 573239 - COUPLING
  • Кол-во: 4

9 580211

  • 580211 - STRAP
  • Кол-во: 8

10 100491

  • 100491 - STRAP
  • Кол-во: 1

11 100687

  • 100687 - SILENT-BLOCK
  • Кол-во: 1

12 572912

  • 572912 - BRACKET
  • Кол-во: 1

13 516305

  • 516305 - BRACKET
  • Кол-во: 2

14 00775

  • 00775 - SPRING WASHER D.8
  • Кол-во: 4
  • D.8

15 00733

  • 00733 - FLAT WASHER D.8xD.24
  • Кол-во: 5
  • D.8xD.24

16 00520

  • 00520 - NUT M8x1
  • 25
  • Кол-во: 3
  • M8x1
  • 25

17 00093

  • 00093 - SCREW M8x1
  • 25x30
  • Кол-во: 2
  • M8x1
  • 25x30
