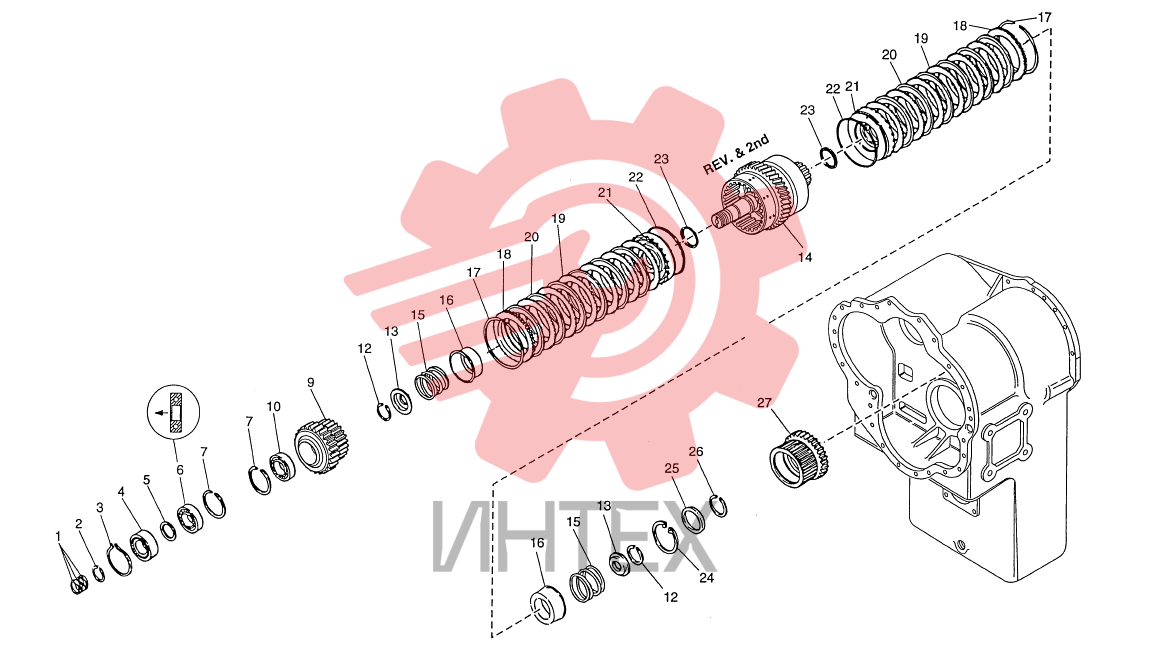

152. Муфта включения заднего хода и 2-й скорости - "HR - 36000"

152. Муфта включения заднего хода и 2-й скорости - "HR - 36000"

152. Муфта включения заднего хода и 2-й скорости - "HR - 36000"

1 551508

  • 551508 - CIRCLIP
  • Кол-во: 3

2 153117

  • 153117 - CIRCLIP
  • Кол-во: 1

3 153278

  • 153278 - STOP RING
  • Кол-во: 1

4 531834

  • 531834 - BEARING
  • Кол-во: 1

5 531323

  • 531323 - SHIM
  • Кол-во: 1

6 531324

  • 531324 - BEARING
  • Кол-во: 1

7 531325

  • 531325 - CIRCLIP
  • Кол-во: 2

9 560127

  • 560127 - CLUTCH GEAR
  • Кол-во: 1

10 531327

  • 531327 - BEARING
  • Кол-во: 1

12 153267

  • 153267 - STOP RING
  • Кол-во: 2

13 153265

  • 153265 - SPRING RETAINER
  • Кол-во: 2

14 560111

  • 560111 - CLUTCH HOUSING
  • Кол-во: 1

15 560122

  • 560122 - SPRING
  • Кол-во: 2

16 153263

  • 153263 - OIL SEAL
  • Кол-во: 2

17 531813

  • 531813 - CIRCLIP
  • Кол-во: 2

18 531814

  • 531814 - CLUTCH DISK
  • Кол-во: 2

19 531815

  • 531815 - OUTLET DISK
  • Кол-во: 12

20 531816

  • 531816 - INNER DISK
  • Кол-во: 12

21 560123

  • 560123 - PISTON ASSY
  • Кол-во: 2

22 531818

  • 531818 - GASKET
  • Кол-во: 2

23 151220

  • 151220 - GASKET
  • Кол-во: 2

24 531835

  • 531835 - CIRCLIP
  • Кол-во: 1

25 531836

  • 531836 - GASKET
  • Кол-во: 1

26 531837

  • 531837 - CIRCLIP
  • Кол-во: 1

27 560110

  • 560110 - GEAR
  • Кол-во: 1
