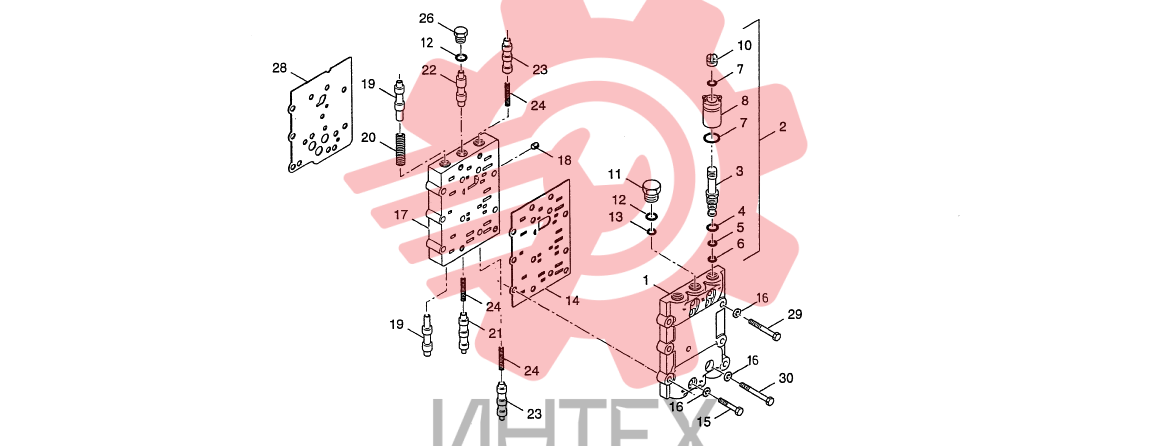

174. Электрораспределитель - "HR - 40000"

174. Электрораспределитель - "HR - 40000"

174. Электрораспределитель - "HR - 40000"

1 521243

  • 521243 - SOLENOID VALVE BODY
  • Кол-во: 1

2 534997

  • 534997 - SPOOL ASSY
  • Кол-во: 5
  • Включая 3-10 позиции

3 521247

  • 521247 - SPOOL ASSY
  • Кол-во: 5
  • Включая позиции 4
  • 5
  • 6

4 534976

  • 534976 - O-RING
  • Кол-во: 5

5 521249

  • 521249 - O-RING
  • Кол-во: 5

6 521250

  • 521250 - O-RING
  • Кол-во: 5

7 521254

  • 521254 - O-RING
  • Кол-во: 10

8 534977

  • 534977 - SPOOL
  • Кол-во: 5

10 551513

  • 551513 - COVER
  • Кол-во: 5

11 521246

  • 521246 - PLUG
  • Кол-во: 1

12 521245

  • 521245 - O-RING
  • Кол-во: 7

13 521244

  • 521244 - O-RING
  • Кол-во: 1

14 540572

  • 540572 - GASKET
  • Кол-во: 1

15 534979

  • 534979 - SCREW
  • Кол-во: 4

16 531286

  • 531286 - WASHER
  • Кол-во: 13

17 522066

  • 522066 - VALVE BODY ASSY
  • Кол-во: 1

18 153242

  • 153242 - PLUG
  • Кол-во: 1

19 521258

  • 521258 - PISTON
  • Кол-во: 2

20 521259

  • 521259 - SPRING
  • Кол-во: 1

21 521267

  • 521267 - PISTON
  • Кол-во: 1

22 521261

  • 521261 - PISTON
  • Кол-во: 1

23 521262

  • 521262 - PISTON
  • Кол-во: 2

24 521263

  • 521263 - SPRING
  • Кол-во: 3

26 531899

  • 531899 - PLUG
  • Кол-во: 6

28 534994

  • 534994 - GASKET
  • Кол-во: 1

29 521255

  • 521255 - SCREW
  • Кол-во: 5

30 521256

  • 521256 - SCREW
  • Кол-во: 4
