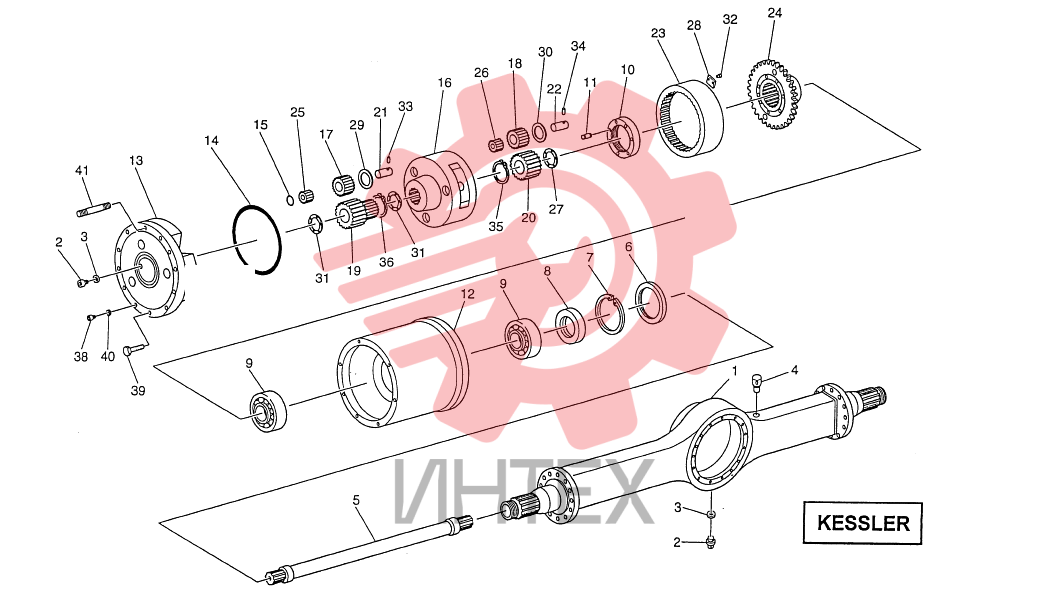

183. Мост передний ведущий (KESSLER) - корпус

183. Мост передний ведущий (KESSLER) - корпус

183. Мост передний ведущий (KESSLER) - корпус

1 590400

  • 590400 - AXLE HOUSING
  • Кол-во: 1

2 540703

  • 540703 - PLUG M24x1
  • 5
  • Кол-во: 3
  • M24x1
  • 5

3 100362

  • 100362 - WASHER D.24x30
  • Кол-во: 3
  • D.24x30

4 560041

  • 560041 - BREATHER
  • Кол-во: 1

5 565991

  • 565991 - UNIVERSAL JOINT
  • Кол-во: 2

6 549142

  • 549142 - OIL SEAL
  • Кол-во: 4

7 523392

  • 523392 - CIRCLIP
  • Кол-во: 2

8 540710

  • 540710 - LOCKRING
  • Кол-во: 2

9 565998

  • 565998 - BEARING
  • Кол-во: 4

10 549141

  • 549141 - SPANNER NUT
  • Кол-во: 2

11 200428

  • 200428 - SCREW M10x10
  • Кол-во: 2
  • M10x10

12 540712

  • 540712 - WHEEL HUB
  • Кол-во: 2

13 560043

  • 560043 - PLANETARY CARRIER
  • Кол-во: 2

14 549143

  • 549143 - O-RING
  • Кол-во: 2

15 523478

  • 523478 - O-RING
  • Кол-во: 10

16 560045

  • 560045 - PLANETARY CARRIER
  • Кол-во: 2

17 560046

  • 560046 - PLANETARY PINION
  • Кол-во: 10

18 560047

  • 560047 - PLANETARY PINION
  • Кол-во: 6

19 560048

  • 560048 - PLANETARY
  • Кол-во: 2

20 560049

  • 560049 - PLANETARY
  • Кол-во: 2

21 560050

  • 560050 - PLANETARY PIN
  • Кол-во: 10

22 560051

  • 560051 - PLANETARY PIN
  • Кол-во: 6

23 560068

  • 560068 - GEAR
  • Кол-во: 2

24 549146

  • 549146 - GEAR SUPPORT
  • Кол-во: 2

25 565999

  • 565999 - NEEDLE BEARING
  • Кол-во: 40

26 570846

  • 570846 - NEEDLE BEARING
  • Кол-во: 6

27 540727

  • 540727 - ANTI-EXTRUS. RING
  • Кол-во: 2

28 523485

  • 523485 - LOCKING PLATE
  • Кол-во: 6

29 523481

  • 523481 - SHIM
  • Кол-во: 20

30 515301

  • 515301 - SHIM
  • Кол-во: 12

31 560070

  • 560070 - LOCK WASHER
  • Кол-во: 4

32 200429

  • 200429 - SCREW M8x12
  • Кол-во: 12
  • M8x12

33 523483

  • 523483 - ELASTIC PIN
  • Кол-во: 10

34 515305

  • 515305 - ELASTIC PIN
  • Кол-во: 6

35 549147

  • 549147 - CIRCLIP
  • Кол-во: 2

36 566001

  • 566001 - CIRCLIP
  • Кол-во: 2

38 585004

  • 585004 - PLUG
  • Кол-во: 2

39 200370

  • 200370 - SCREW M20x2
  • 5x50
  • Кол-во: 44
  • M20x2
  • 5x50

40 100369

  • 100369 - WASHER D16x22
  • Кол-во: 2
  • D16x22

41 565985

  • 565985 - WHEEL STUD
  • Кол-во: 48
