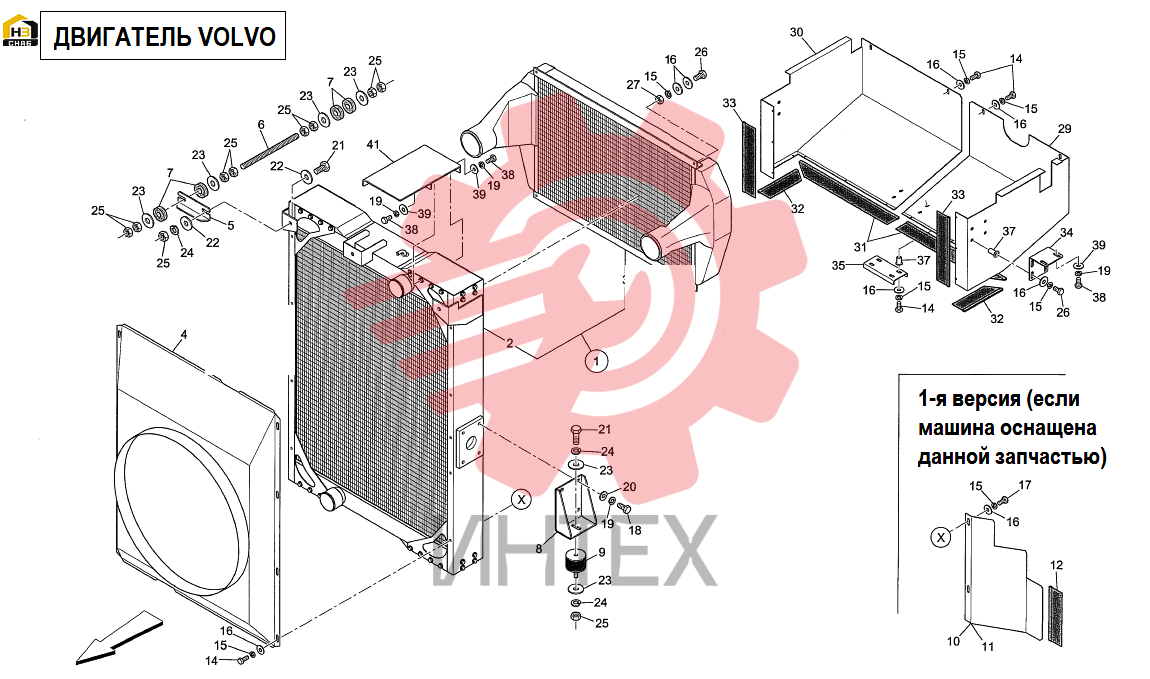

124. Система охлаждения двигателя - установка радиатора - VOLVO TAD720VE

124. Система охлаждения двигателя - установка радиатора - VOLVO TAD720VE

124. Система охлаждения двигателя - установка радиатора - VOLVO TAD720VE

1 573256

  • 573256 - WATER AIR RADIATOR ASS.Y
  • Кол-во: 1

2 572641

  • 572641 - WATER-AIR RADIATOR
  • Кол-во: 1

3 572494

  • 572494 - AIR-AIR RADIATOR
  • Кол-во: 1

4 576814

  • 576814 - CONVEYOR
  • Кол-во: 1

5 554959

  • 554959 - FIXING BRACKET
  • Кол-во: 2

6 555999

  • 555999 - ROD
  • Кол-во: 2

7 531725

  • 531725 - RUBBER SPACER
  • Кол-во: 8

8 554940

  • 554940 - RADIATOR SUPPORT
  • Кол-во: 2

9 558459

  • 558459 - SILENTBLOCK
  • Кол-во: 2

10 557461

  • 557461 - L.H. SIDE LOWER PROTECTION
  • Кол-во: 1
  • 1-я версия (если машина оснащена данной запчастью)

11 557460

  • 557460 - R.H. SIDE LOWER PROTECTION
  • Кол-во: 1
  • 1-я версия (если машина оснащена данной запчастью)

12 526802

  • 526802 - GASKET
  • Кол-во: A.R.
  • 1-я версия (если машина оснащена данной запчастью) (A.R-в случае необходимости (указать кол-во
  • м.
  • м2)

14 00094

  • 00094 - SCREW M8x1
  • 25x16
  • Кол-во: 14
  • M8x1
  • 25x16

15 00775

  • 00775 - SPRING WASHER D.8
  • Кол-во: 30
  • D.8

16 00733

  • 00733 - FLAT WASHER D.8xD.24
  • Кол-во: 30
  • D.8xD.24

17 00468

  • 00468 - SCREW M8x1
  • 25x20
  • Кол-во: 4
  • M8x1
  • 25x20

18 00124

  • 00124 - SCREW M10x1
  • 5x20
  • Кол-во: 8
  • M10x1
  • 5x20

19 00776

  • 00776 - SPRING WASHER D.10
  • Кол-во: 16
  • D.10

20 00719

  • 00719 - FLAT WASHER D.10
  • Кол-во: 8
  • D.10

21 00481

  • 00481 - SCREW M12x1
  • 75x30
  • Кол-во: 4
  • M12x1
  • 75x30

22 00726

  • 00726 - FLAT WASHER D.12
  • Кол-во: 4
  • D.12

23 00807

  • 00807 - FLAT WASHER D.12xD.36
  • Кол-во: 14
  • D.12xD.36

24 00778

  • 00778 - SPRING WASHER D.12
  • Кол-во: 6
  • D.12

25 00521

  • 00521 - NUT M12x1
  • 75
  • Кол-во: 20
  • M12x1
  • 75

26 00093

  • 00093 - SCREW M8x1
  • 25x30
  • Кол-во: 12
  • M8x1
  • 25x30

27 00602

  • 00602 - SELF LOCKING NUT M8x1
  • 25
  • Кол-во: 4
  • M8x1
  • 25

29 586625

  • 586625 - PLATE
  • Кол-во: 1

30 586627

  • 586627 - PLATE
  • Кол-во: 1

31 586635

  • 586635 - HOOK RUBBER
  • Кол-во: 2

32 586644

  • 586644 - HOOK RUBBER
  • Кол-во: 2

33 586636

  • 586636 - HOOK RUBBER
  • Кол-во: 2

34 581468

  • 581468 - BRACKET
  • Кол-во: 2

35 581492

  • 581492 - SUPPORT
  • Кол-во: 1

37 525175

  • 525175 - INSERT M8
  • Кол-во: 12
  • DM.8

38 00089

  • 00089 - SCREW M10x1
  • 5x25
  • Кол-во: 8
  • M10x1
  • 5x25

39 00815

  • 00815 - FLAT WASHER D.10xD.30
  • Кол-во: 8
  • D.10xD.30

41 587488

  • 587488 - COUPLING PROTECTION
  • Кол-во: 1
