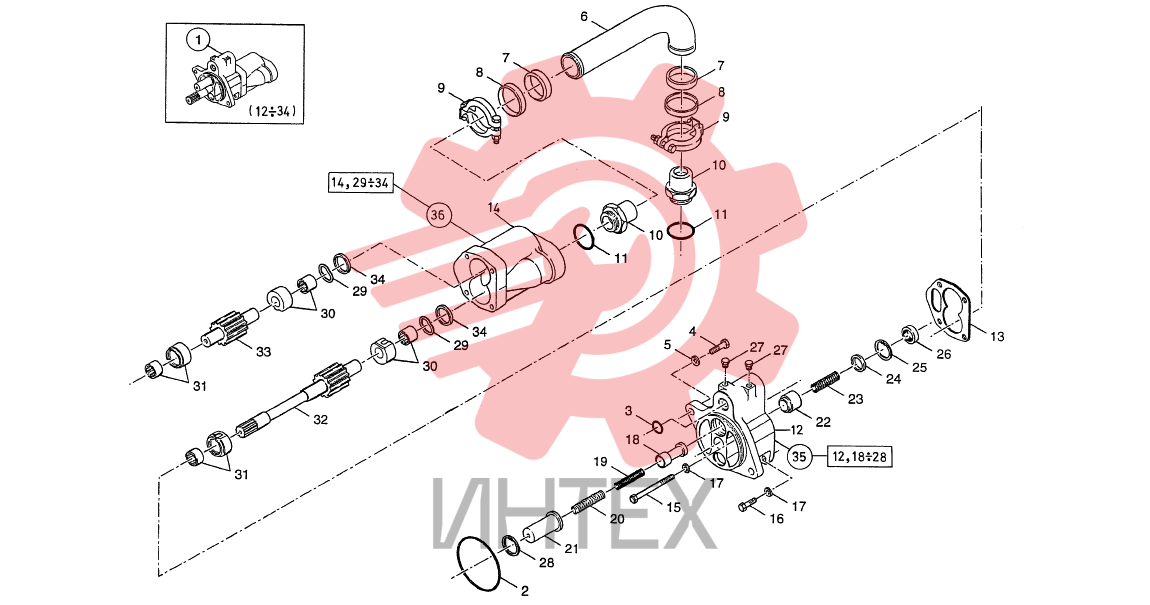

173. Клапан регулирования давления и питающий насос - "HR - 40000"

173. Клапан регулирования давления и питающий насос - "HR - 40000"

173. Клапан регулирования давления и питающий насос - "HR - 40000"

1 561873

  • 561873 - PUMP VALVE GROUP
  • Кол-во: 1
  • Включая 12-34 позиции

2 153127

  • 153127 - O-RING
  • Кол-во: 1

3 522041

  • 522041 - O-RING
  • Кол-во: 1

4 153133

  • 153133 - SCREW
  • Кол-во: 2

5 531298

  • 531298 - LOCK WASHER
  • Кол-во: 2

6 561869

  • 561869 - PIPE
  • Кол-во: 1

7 531890

  • 531890 - GASKET
  • Кол-во: 2

8 531889

  • 531889 - RING RETAINER
  • Кол-во: 2

9 531888

  • 531888 - STRAP
  • Кол-во: 2

10 531887

  • 531887 - ADAPTER
  • Кол-во: 2

11 531886

  • 531886 - O-RING
  • Кол-во: 2
  • Включая позицию 35

13 153141

  • 153141 - GASKET
  • Кол-во: 1
  • Включая позицию 36

15 153143

  • 153143 - SCREW
  • Кол-во: 2

16 153142

  • 153142 - SCREW
  • Кол-во: 2

17 531286

  • 531286 - WASHER
  • Кол-во: 4

18 153132

  • 153132 - CUP
  • Кол-во: 1

19 531894

  • 531894 - SPRING
  • Кол-во: 1

20 153130

  • 153130 - SPRING
  • Кол-во: 1

21 153129

  • 153129 - COVER
  • Кол-во: 1

22 531897

  • 531897 - PISTON
  • Кол-во: 1

23 153137

  • 153137 - SPRING
  • Кол-во: 1

24 153138

  • 153138 - SPRING
  • Кол-во: 1

25 536934

  • 536934 - CIRCLIP
  • Кол-во: 1

26 561870

  • 561870 - SEAL RING
  • Кол-во: 1

27 531895

  • 531895 - PLUG
  • Кол-во: 2

28 153128

  • 153128 - CIRCLIP
  • Кол-во: 1

29 153122

  • 153122 - SPRING
  • Кол-во: 2

30 153121

  • 153121 - BEARING
  • Кол-во: 2

31 153119

  • 153119 - BEARING
  • Кол-во: 2

32 561871

  • 561871 - DRIVE SHAFT
  • Кол-во: 1

33 561872

  • 561872 - DRIVEN SHAFT
  • Кол-во: 1

34 153123

  • 153123 - OIL SEAL
  • Кол-во: 2

35 531896

  • 531896 - REGULATING VALVE
  • Кол-во: 1
  • Включая 12-18-28 позиции

36 561874

  • 561874 - PUMP ASSY
  • Кол-во: 1
  • Включая 14-29-34 позиции
