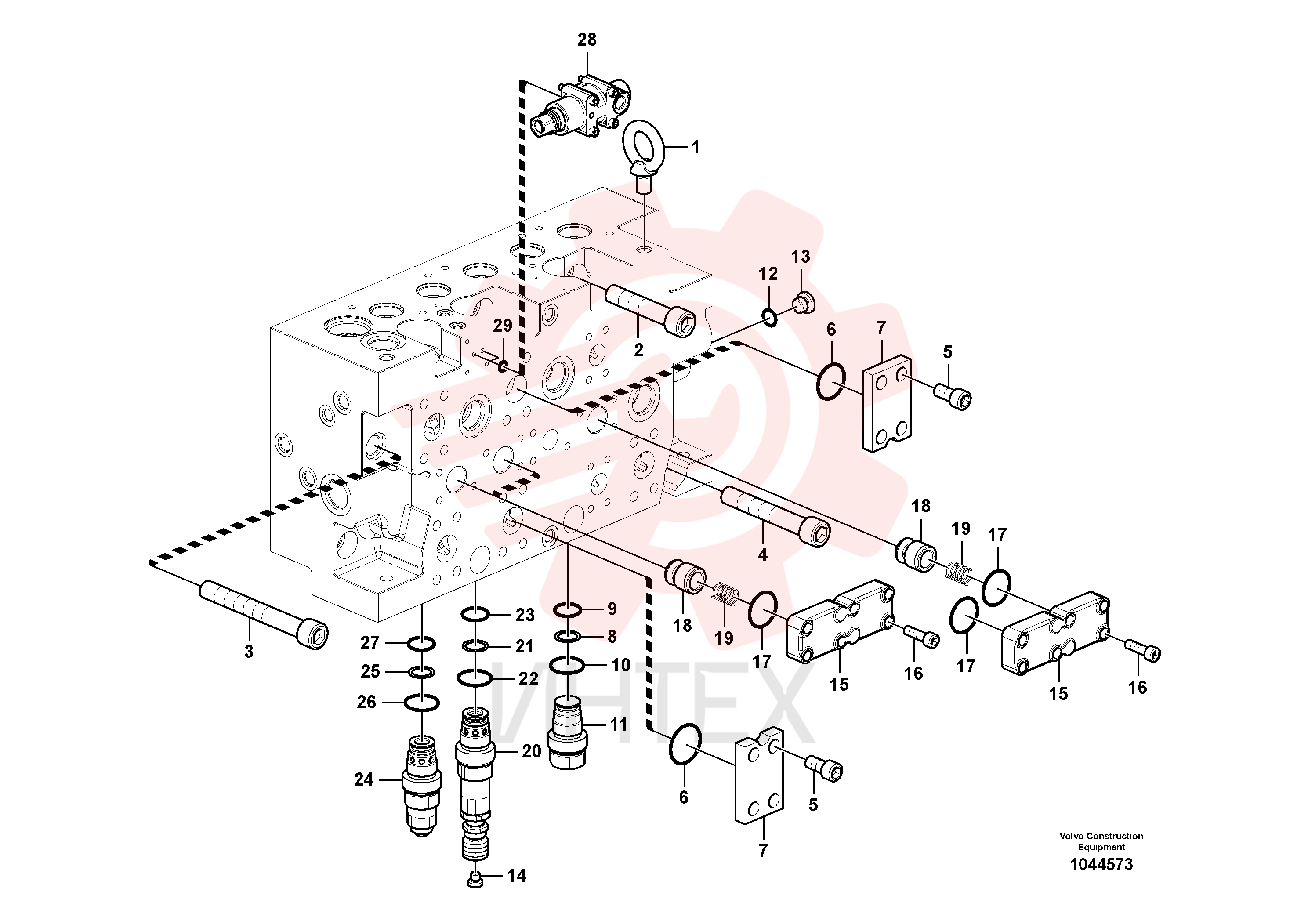

VOE 14577777 Клапан регулирующий (распределительный) (часть 3)

VOE 14577777 Клапан регулирующий (распределительный) (часть 3)

— VOE 14577777

  • VOE 14577777 - Клапан регулирующий (распределительный)

1 VOE 14880556

  • VOE 14880556 - Болт откидной (рым-болт)

1 VOE 14880556

  • VOE 14880556 - Болт откидной (рым-болт)

2 VOE 14577798

  • VOE 14577798 - Болт

3 VOE 14577799

  • VOE 14577799 - Болт

4 VOE 14577800

  • VOE 14577800 - Болт

5 VOE 984093

  • VOE 984093 - Болт

5 VOE 984093

  • VOE 984093 - Винт с внутренним шестигранником

6 VOE 990584

  • VOE 990584 - Кольцо уплотнительное (О-кольцо)

6 VOE 990584

  • VOE 990584 - Кольцо уплотнительное (О-кольцо)

7 VOE 14577748

  • VOE 14577748 - Фланец

8 VOE 14880818

  • VOE 14880818 - Кольцо

8 VOE 14880818

  • VOE 14880818 - Кольцо

9 VOE 983523

  • VOE 983523 - Кольцо уплотнительное (О-кольцо)

9 VOE 983523

  • VOE 983523 - Кольцо уплотнительное (О-кольцо)

10 VOE 983528

  • VOE 983528 - Кольцо уплотнительное (О-кольцо)

10 VOE 983528

  • VOE 983528 - Кольцо уплотнительное (О-кольцо)

11 VOE 14577789

  • VOE 14577789 - Пробка (заглушка)

12 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

12 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

13 VOE 14577793

  • VOE 14577793 - Пробка (заглушка)

14 VOE 14577795

  • VOE 14577795 - Пробка (заглушка)

15 VOE 14577706

  • VOE 14577706 - Крышка

16 VOE 984081

  • VOE 984081 - Винт с внутренним шестигранником

17 VOE 990583

  • VOE 990583 - Кольцо уплотнительное (О-кольцо)

17 VOE 990583

  • VOE 990583 - Кольцо уплотнительное (О-кольцо)

18 VOE 14577733

  • VOE 14577733 - Седло

19 VOE 14577736

  • VOE 14577736 - Пружина

20 VOE 14577746

  • VOE 14577746 - Клапан предохранительный (разгрузочный
  • сброса давления)

21 VOE 14535191

  • VOE 14535191 - Кольцо

22 VOE 983528

  • VOE 983528 - Кольцо уплотнительное (О-кольцо)

22 VOE 983528

  • VOE 983528 - Кольцо уплотнительное (О-кольцо)

23 VOE 983523

  • VOE 983523 - Кольцо уплотнительное (О-кольцо)

23 VOE 983523

  • VOE 983523 - Кольцо уплотнительное (О-кольцо)

24 VOE 14577745

  • VOE 14577745 - Клапан

25 VOE 14535191

  • VOE 14535191 - Кольцо

26 VOE 983528

  • VOE 983528 - Кольцо уплотнительное (О-кольцо)

26 VOE 983528

  • VOE 983528 - Кольцо уплотнительное (О-кольцо)

27 VOE 983523

  • VOE 983523 - Кольцо уплотнительное (О-кольцо)

27 VOE 983523

  • VOE 983523 - Кольцо уплотнительное (О-кольцо)

28 VOE 14577790

  • VOE 14577790 - Клапан

29 VOE 983494

  • VOE 983494 - Кольцо уплотнительное (О-кольцо)

29 VOE 983494

  • VOE 983494 - Кольцо уплотнительное (О-кольцо)

100 VOE 14598339

  • VOE 14598339 - Уплотнение
