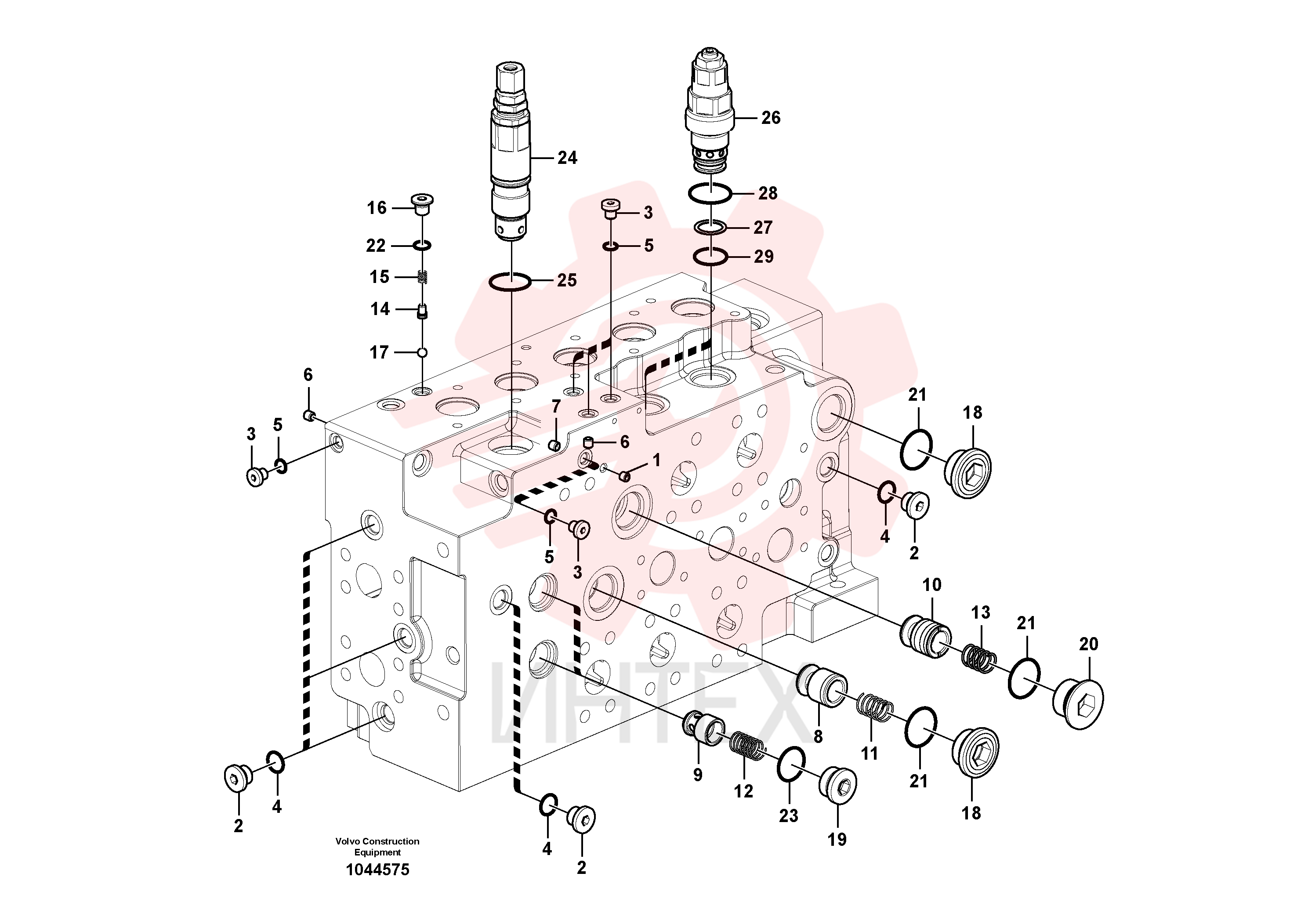

VOE 14577777 Клапан регулирующий (распределительный) (часть 6)

VOE 14577777 Клапан регулирующий (распределительный) (часть 6)

— VOE 14577777

  • VOE 14577777 - Клапан регулирующий (распределительный)

1 VOE 14560637

  • VOE 14560637 - Пробка (заглушка)

1 VOE 14560637

  • VOE 14560637 - Пробка (заглушка)

2 VOE 14577793

  • VOE 14577793 - Пробка (заглушка)

3 VOE 14577795

  • VOE 14577795 - Пробка (заглушка)

4 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

4 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

5 VOE 983495

  • VOE 983495 - Кольцо уплотнительное (О-кольцо)

5 VOE 983495

  • VOE 983495 - Кольцо уплотнительное (О-кольцо)

6 VOE 14577721

  • VOE 14577721 - Клапан

7 VOE 14577722

  • VOE 14577722 - Клапан

8 VOE 14577733

  • VOE 14577733 - Седло

9 VOE 14577734

  • VOE 14577734 - Седло

10 VOE 14577735

  • VOE 14577735 - Седло

11 VOE 14577736

  • VOE 14577736 - Пружина

12 VOE 14577737

  • VOE 14577737 - Пружина

13 VOE 14577738

  • VOE 14577738 - Пружина

14 VOE 14577740

  • VOE 14577740 - Седло

15 VOE 14577741

  • VOE 14577741 - Пружина

16 VOE 14577796

  • VOE 14577796 - Пробка (заглушка)

17 VOE 14880997

  • VOE 14880997 - Шарик

18 VOE 14577785

  • VOE 14577785 - Пробка (заглушка)

19 VOE 14577797

  • VOE 14577797 - Пробка (заглушка)

20 VOE 14577786

  • VOE 14577786 - Пробка (заглушка)

21 VOE 983527

  • VOE 983527 - Кольцо уплотнительное (О-кольцо)

21 VOE 983527

  • VOE 983527 - Кольцо уплотнительное (О-кольцо)

22 VOE 983497

  • VOE 983497 - Кольцо уплотнительное (О-кольцо)

22 VOE 983497

  • VOE 983497 - Кольцо уплотнительное (О-кольцо)

23 VOE 983524

  • VOE 983524 - Кольцо уплотнительное (О-кольцо)

23 VOE 983524

  • VOE 983524 - Кольцо уплотнительное (О-кольцо)

24 VOE 14577744

  • VOE 14577744 - Клапан предохранительный (разгрузочный
  • сброса давления)

25 VOE 990582

  • VOE 990582 - Кольцо уплотнительное (О-кольцо)

25 VOE 990582

  • VOE 990582 - Кольцо уплотнительное (О-кольцо)

26 VOE 14577745

  • VOE 14577745 - Клапан

27 VOE 14535191

  • VOE 14535191 - Кольцо

28 VOE 983528

  • VOE 983528 - Кольцо уплотнительное (О-кольцо)

28 VOE 983528

  • VOE 983528 - Кольцо уплотнительное (О-кольцо)

29 VOE 983523

  • VOE 983523 - Кольцо уплотнительное (О-кольцо)

29 VOE 983523

  • VOE 983523 - Кольцо уплотнительное (О-кольцо)

100 VOE 14598339

  • VOE 14598339 - Уплотнение
