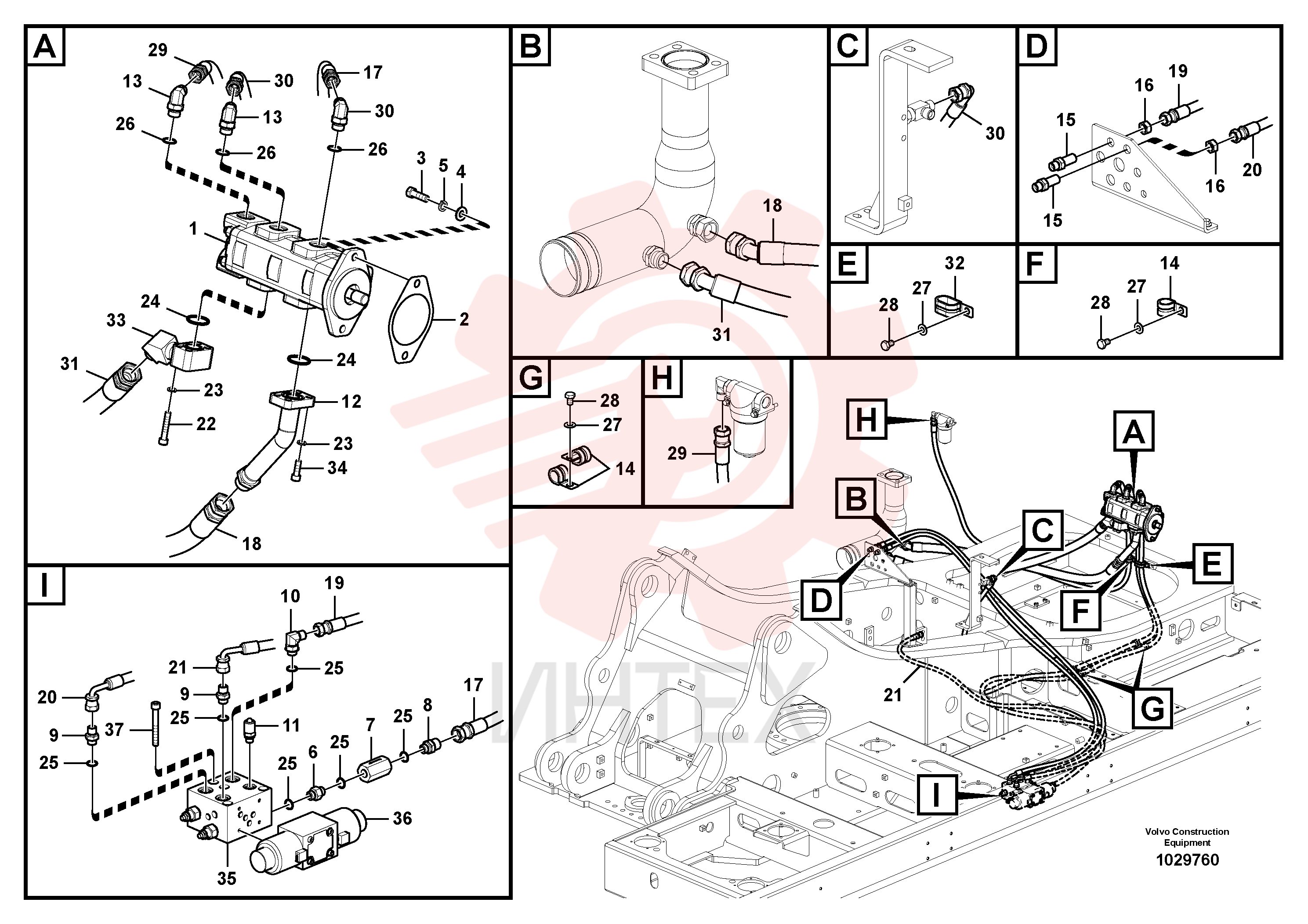

VOE 14573559 Насос пилотный (шестерённый) (часть 1)

VOE 14573559 Насос пилотный (шестерённый) (часть 1)

1 VOE 14573559

  • VOE 14573559 - Насос пилотный (шестерённый)

1 VOE 14573559

  • VOE 14573559 - Насос пилотный (шестерённый)

2 VOE 14531148

  • VOE 14531148 - Прокладка

2 VOE 14531148

  • VOE 14531148 - Прокладка

3 VOE 978933

  • VOE 978933 - Винт с шестигранной головкой

3 VOE 978933

  • VOE 978933 - Винт с шестигранной головкой

4 SA 9211-12000

  • SA 9211-12000 - Шайба

4 SA 9211-12000

  • SA 9211-12000 - Шайба

5 VOE 955923

  • VOE 955923 - Шайба пружинная

5 VOE 955923

  • VOE 955923 - Шайба пружинная

6 SA 9411-96030

  • SA 9411-96030 - Соединитель

7 VOE 14531088

  • VOE 14531088 - Клапан обратный

8 SA 9412-11140

  • SA 9412-11140 - Соединитель

9 SA 9412-11030

  • SA 9412-11030 - Соединитель

10 SA 9413-11020

  • SA 9413-11020 - Угольник

11 VOE 936441

  • VOE 936441 - Ниппель диагностический

11 VOE 936441

  • VOE 936441 - Ниппель диагностический

12 VOE 14601287

  • VOE 14601287 - Трубка

13 SA 9413-31060

  • SA 9413-31060 - Угольник

14 VOE 14500295

  • VOE 14500295 - Скоба (хомут)

14 VOE 14500295

  • VOE 14500295 - Скоба (хомут)

15 SA 9416-11101

  • SA 9416-11101 - Соединитель

16 SA 2043-00120

  • SA 2043-00120 - Гайка

16 SA 2043-00120

  • SA 2043-00120 - Гайка шестигранная

17 SA 9451-04472

  • SA 9451-04472 - Шланг

18 SA 9452-06227

  • SA 9452-06227 - Шланг

19 SA 9451-03548

  • SA 9451-03548 - Шланг в сборе

20 SA 9453-03550

  • SA 9453-03550 - Шланг в сборе

21 SA 9453-03246

  • SA 9453-03246 - Шланг

21 SA 9453-03246

  • SA 9453-03246 - Шланг в сборе

22 VOE 984349

  • VOE 984349 - Винт с внутренним шестигранником

22 VOE 984349

  • VOE 984349 - Болт

23 VOE 955922

  • VOE 955922 - Шайба пружинная

23 VOE 955922

  • VOE 955922 - Шайба пружинная

24 VOE 948700

  • VOE 948700 - Кольцо уплотнительное (О-кольцо)

25 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

25 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

26 VOE 932041

  • VOE 932041 - Кольцо уплотнительное (О-кольцо)

26 VOE 932041

  • VOE 932041 - Кольцо уплотнительное (О-кольцо)

27 SA 9211-10000

  • SA 9211-10000 - Шайба

27 SA 9211-10000

  • SA 9211-10000 - Шайба

28 VOE 992504

  • VOE 992504 - Винт с внутренним шестигранником

28 VOE 992504

  • VOE 992504 - Болт

29 SA 9451-04246

  • SA 9451-04246 - Шланг

30 SA 9453-04562

  • SA 9453-04562 - Шланг

31 SA 9452-06229

  • SA 9452-06229 - Шланг

32 VOE 14515524

  • VOE 14515524 - Скоба (хомут)

32 VOE 14515524

  • VOE 14515524 - Скоба (хомут)

33 VOE 14578882

  • VOE 14578882 - Фланец

34 VOE 984080

  • VOE 984080 - Винт с внутренним шестигранником

34 VOE 984080

  • VOE 984080 - Винт с внутренним шестигранником

35 VOE 14551806

  • VOE 14551806 - Клапан

36 VOE 14551805

  • VOE 14551805 - Клапан встроенный в сборе

37 VOE 984343

  • VOE 984343 - Винт с внутренним шестигранником

37 VOE 984343

  • VOE 984343 - Винт с внутренним шестигранником
