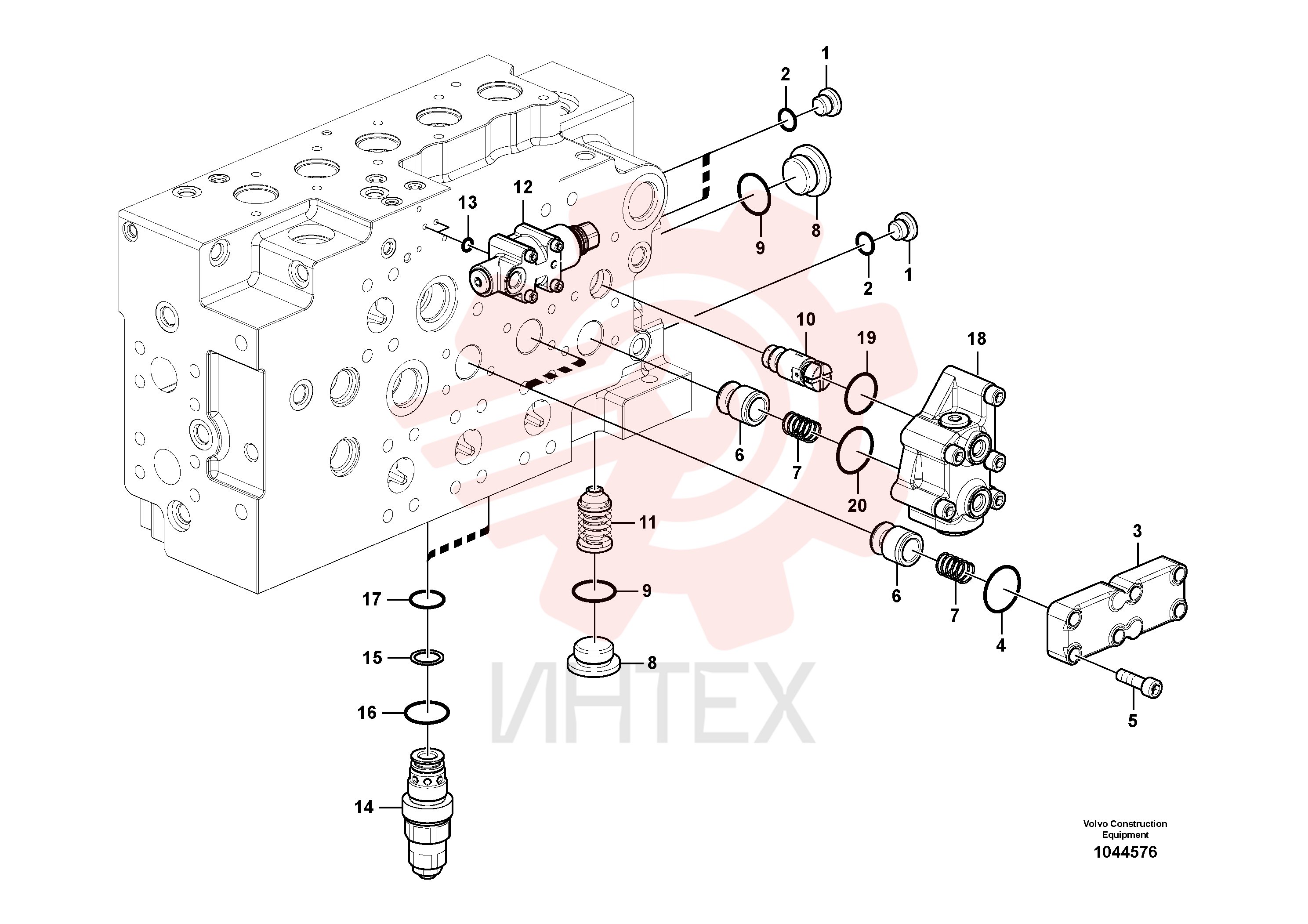

VOE 14577777 Клапан регулирующий (распределительный) (часть 8)

VOE 14577777 Клапан регулирующий (распределительный) (часть 8)

— VOE 14577777

  • VOE 14577777 - Клапан регулирующий (распределительный)

1 VOE 14577793

  • VOE 14577793 - Пробка (заглушка)

2 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

2 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

3 VOE 14577706

  • VOE 14577706 - Крышка

4 VOE 990583

  • VOE 990583 - Кольцо уплотнительное (О-кольцо)

4 VOE 990583

  • VOE 990583 - Кольцо уплотнительное (О-кольцо)

5 VOE 984081

  • VOE 984081 - Винт с внутренним шестигранником

6 VOE 14577733

  • VOE 14577733 - Седло

7 VOE 14577736

  • VOE 14577736 - Пружина

8 VOE 14577785

  • VOE 14577785 - Пробка (заглушка)

9 VOE 983527

  • VOE 983527 - Кольцо уплотнительное (О-кольцо)

9 VOE 983527

  • VOE 983527 - Кольцо уплотнительное (О-кольцо)

10 VOE 14577791

  • VOE 14577791 - Клапан

11 VOE 14577747

  • VOE 14577747 - Клапан

12 VOE 14577790

  • VOE 14577790 - Клапан

13 VOE 983494

  • VOE 983494 - Кольцо уплотнительное (О-кольцо)

13 VOE 983494

  • VOE 983494 - Кольцо уплотнительное (О-кольцо)

14 VOE 14577745

  • VOE 14577745 - Клапан

15 VOE 14535191

  • VOE 14535191 - Кольцо

16 VOE 983528

  • VOE 983528 - Кольцо уплотнительное (О-кольцо)

16 VOE 983528

  • VOE 983528 - Кольцо уплотнительное (О-кольцо)

17 VOE 983523

  • VOE 983523 - Кольцо уплотнительное (О-кольцо)

17 VOE 983523

  • VOE 983523 - Кольцо уплотнительное (О-кольцо)

18 VOE 14577792

  • VOE 14577792 - Клапан

19 VOE 990582

  • VOE 990582 - Кольцо уплотнительное (О-кольцо)

19 VOE 990582

  • VOE 990582 - Кольцо уплотнительное (О-кольцо)

20 VOE 990583

  • VOE 990583 - Кольцо уплотнительное (О-кольцо)

20 VOE 990583

  • VOE 990583 - Кольцо уплотнительное (О-кольцо)

100 VOE 14598339

  • VOE 14598339 - Уплотнение
