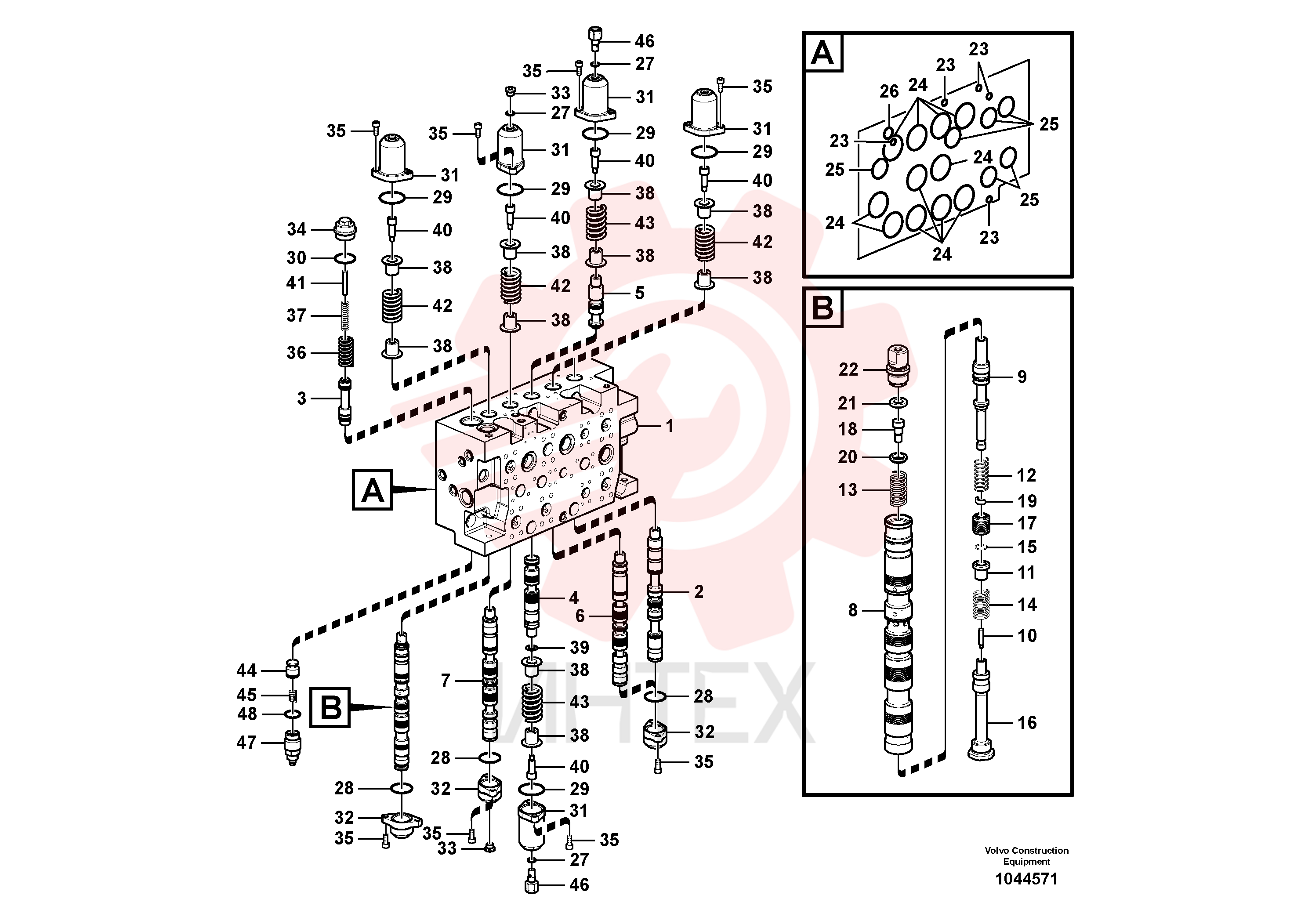

VOE 14577777 Клапан регулирующий (распределительный) (часть 4)
— VOE 14577777
- VOE 14577777 - Клапан регулирующий (распределительный)
1 VOE 14577703
- VOE 14577703 - Корпус
2 VOE 14577709
- VOE 14577709 - Золотник
3 VOE 14577709
- VOE 14577709 - Золотник
4 VOE 14577730
- VOE 14577730 - Золотник
5 VOE 14577732
- VOE 14577732 - Золотник
6 VOE 14577713
- VOE 14577713 - Золотник
7 VOE 14577714
- VOE 14577714 - Золотник
8 VOE 14577710
- VOE 14577710 - Золотник
9 VOE 14577750
- VOE 14577750 - Плунжер управления
10 VOE 14577751
- VOE 14577751 - Поршень
11 VOE 14577752
- VOE 14577752 - Втулка (распорная)
12 VOE 14577753
- VOE 14577753 - Пружина
13 VOE 14577754
- VOE 14577754 - Пружина
14 VOE 14577755
- VOE 14577755 - Пружина
15 VOE 14577756
- VOE 14577756 - Кольцо
16 VOE 14577757
- VOE 14577757 - Пробка (заглушка)
17 VOE 14577758
- VOE 14577758 - Втулка (распорная)
18 VOE 14577759
- VOE 14577759 - Болт
19 VOE 14577760
- VOE 14577760 - Пластина
20 VOE 14577761
- VOE 14577761 - Седло
21 VOE 14577762
- VOE 14577762 - Седло
22 VOE 14577763
- VOE 14577763 - Пробка (заглушка)
23 VOE 983497
- VOE 983497 - Кольцо уплотнительное (О-кольцо)
23 VOE 983497
- VOE 983497 - Кольцо уплотнительное (О-кольцо)
24 VOE 990617
- VOE 990617 - Кольцо уплотнительное (О-кольцо)
25 VOE 990608
- VOE 990608 - Кольцо уплотнительное (О-кольцо)
25 VOE 990608
- VOE 990608 - Кольцо уплотнительное (О-кольцо)
26 VOE 983509
- VOE 983509 - Кольцо уплотнительное (О-кольцо)
26 VOE 983509
- VOE 983509 - Кольцо уплотнительное (О-кольцо)
27 VOE 983505
- VOE 983505 - Кольцо уплотнительное (О-кольцо)
27 VOE 983505
- VOE 983505 - Кольцо уплотнительное (О-кольцо)
28 VOE 990585
- VOE 990585 - Кольцо уплотнительное (О-кольцо)
28 VOE 990585
- VOE 990585 - Кольцо уплотнительное (О-кольцо)
29 VOE 990587
- VOE 990587 - Кольцо уплотнительное (О-кольцо)
29 VOE 990587
- VOE 990587 - Кольцо уплотнительное (О-кольцо)
30 VOE 990612
- VOE 990612 - Кольцо уплотнительное (О-кольцо)
31 VOE 14577704
- VOE 14577704 - Крышка
32 VOE 14577705
- VOE 14577705 - Крышка
33 VOE 14577793
- VOE 14577793 - Пробка (заглушка)
34 VOE 14577780
- VOE 14577780 - Пробка (заглушка)
35 VOE 984079
- VOE 984079 - Винт с внутренним шестигранником
35 VOE 984079
- VOE 984079 - Винт с внутренним шестигранником
36 VOE 14577715
- VOE 14577715 - Пружина
37 VOE 14577716
- VOE 14577716 - Пружина
38 VOE 14577717
- VOE 14577717 - Седло
39 VOE 14577718
- VOE 14577718 - Прокладка
40 VOE 14577719
- VOE 14577719 - Болт
41 VOE 14577720
- VOE 14577720 - Щуп
42 VOE 14577724
- VOE 14577724 - Пружина
43 VOE 14577725
- VOE 14577725 - Пружина
44 VOE 14577733
- VOE 14577733 - Седло
45 VOE 14577736
- VOE 14577736 - Пружина
46 VOE 14577742
- VOE 14577742 - Пробка (заглушка)
47 VOE 14577743
- VOE 14577743 - Пробка (заглушка)
48 VOE 983527
- VOE 983527 - Кольцо уплотнительное (О-кольцо)
48 VOE 983527
- VOE 983527 - Кольцо уплотнительное (О-кольцо)
100 VOE 14598339
- VOE 14598339 - Уплотнение
