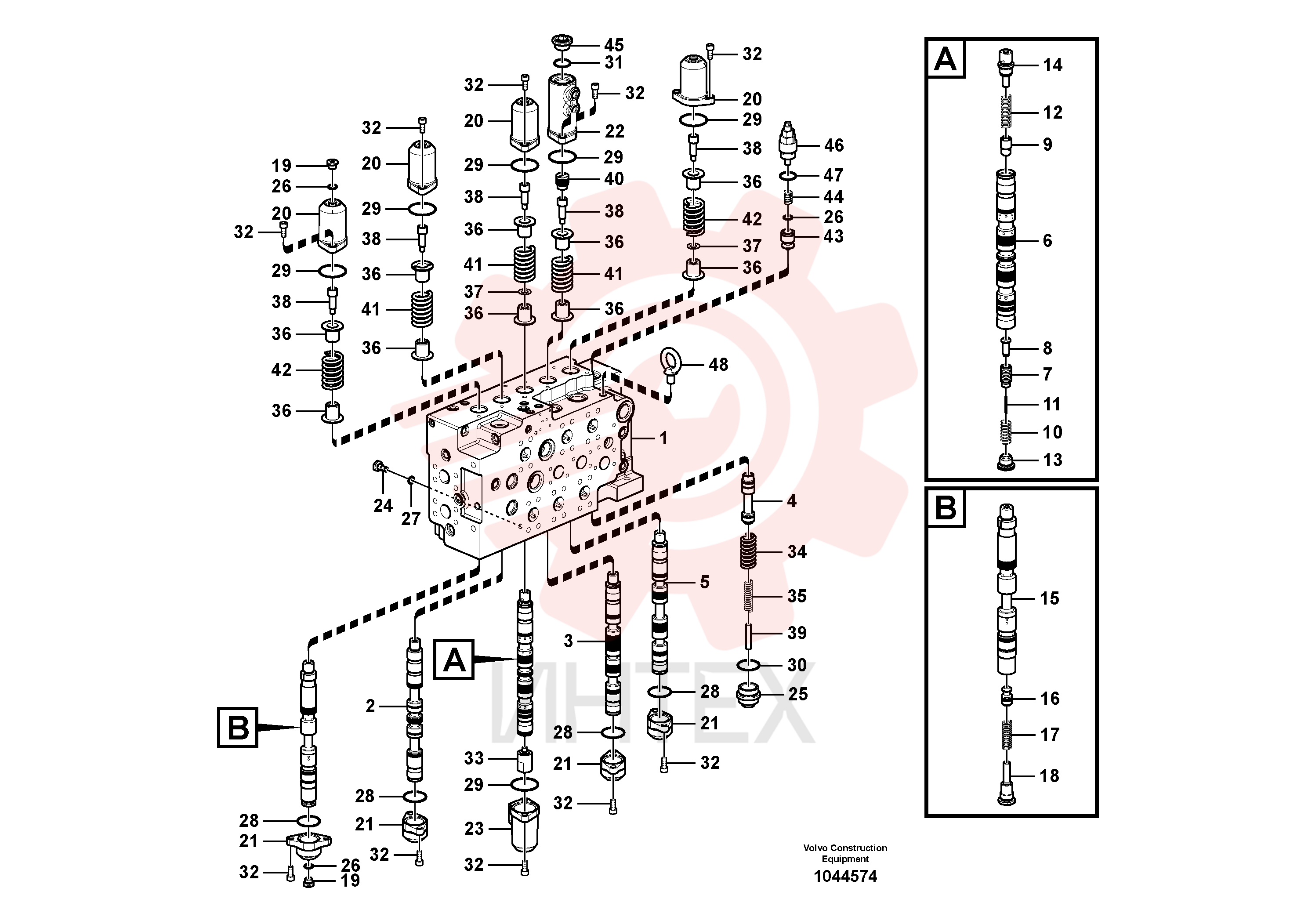

VOE 14577777 Клапан регулирующий (распределительный) (часть 7)

VOE 14577777 Клапан регулирующий (распределительный) (часть 7)

— VOE 14577777

  • VOE 14577777 - Клапан регулирующий (распределительный)

1 VOE 14577702

  • VOE 14577702 - Корпус

2 VOE 14577709

  • VOE 14577709 - Золотник

3 VOE 14577712

  • VOE 14577712 - Золотник

4 VOE 14577712

  • VOE 14577712 - Золотник

5 VOE 14577731

  • VOE 14577731 - Золотник

6 VOE 14577711

  • VOE 14577711 - Золотник

7 VOE 14577769

  • VOE 14577769 - Седло

8 VOE 14577770

  • VOE 14577770 - Седло

9 VOE 14577771

  • VOE 14577771 - Седло

10 VOE 14577772

  • VOE 14577772 - Пружина

11 VOE 14577773

  • VOE 14577773 - Пружина

12 VOE 14577774

  • VOE 14577774 - Пружина

13 VOE 14577781

  • VOE 14577781 - Пробка (заглушка)

14 VOE 14577782

  • VOE 14577782 - Пробка (заглушка)

15 VOE 14577728

  • VOE 14577728 - Золотник

16 VOE 14577776

  • VOE 14577776 - Седло

17 VOE 14577778

  • VOE 14577778 - Пружина

18 VOE 14577784

  • VOE 14577784 - Пробка (заглушка)

19 VOE 14577793

  • VOE 14577793 - Пробка (заглушка)

20 VOE 14577704

  • VOE 14577704 - Крышка

21 VOE 14577705

  • VOE 14577705 - Крышка

22 VOE 14577707

  • VOE 14577707 - Крышка

23 VOE 14577708

  • VOE 14577708 - Крышка

24 VOE 14577779

  • VOE 14577779 - Пробка (заглушка)

25 VOE 14577780

  • VOE 14577780 - Пробка (заглушка)

26 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

26 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

27 VOE 983502

  • VOE 983502 - Кольцо уплотнительное (О-кольцо)

27 VOE 983502

  • VOE 983502 - Кольцо уплотнительное (О-кольцо)

28 VOE 990585

  • VOE 990585 - Кольцо уплотнительное (О-кольцо)

28 VOE 990585

  • VOE 990585 - Кольцо уплотнительное (О-кольцо)

29 VOE 990587

  • VOE 990587 - Кольцо уплотнительное (О-кольцо)

29 VOE 990587

  • VOE 990587 - Кольцо уплотнительное (О-кольцо)

30 VOE 990612

  • VOE 990612 - Кольцо уплотнительное (О-кольцо)

31 VOE 983527

  • VOE 983527 - Кольцо уплотнительное (О-кольцо)

31 VOE 983527

  • VOE 983527 - Кольцо уплотнительное (О-кольцо)

32 VOE 984079

  • VOE 984079 - Винт с внутренним шестигранником

32 VOE 984079

  • VOE 984079 - Винт с внутренним шестигранником

33 VOE 14577783

  • VOE 14577783 - Пробка (заглушка)

34 VOE 14577715

  • VOE 14577715 - Пружина

35 VOE 14577716

  • VOE 14577716 - Пружина

36 VOE 14577717

  • VOE 14577717 - Седло

37 VOE 14577718

  • VOE 14577718 - Прокладка

38 VOE 14577719

  • VOE 14577719 - Болт

39 VOE 14577720

  • VOE 14577720 - Щуп

40 VOE 14577723

  • VOE 14577723 - Поршень

41 VOE 14577724

  • VOE 14577724 - Пружина

42 VOE 14577726

  • VOE 14577726 - Пружина

43 VOE 14577733

  • VOE 14577733 - Седло

44 VOE 14577736

  • VOE 14577736 - Пружина

45 VOE 14577785

  • VOE 14577785 - Пробка (заглушка)

46 VOE 14577743

  • VOE 14577743 - Пробка (заглушка)

47 VOE 983527

  • VOE 983527 - Кольцо уплотнительное (О-кольцо)

47 VOE 983527

  • VOE 983527 - Кольцо уплотнительное (О-кольцо)

48 VOE 14880556

  • VOE 14880556 - Болт откидной (рым-болт)

48 VOE 14880556

  • VOE 14880556 - Болт откидной (рым-болт)

100 VOE 14598339

  • VOE 14598339 - Уплотнение
