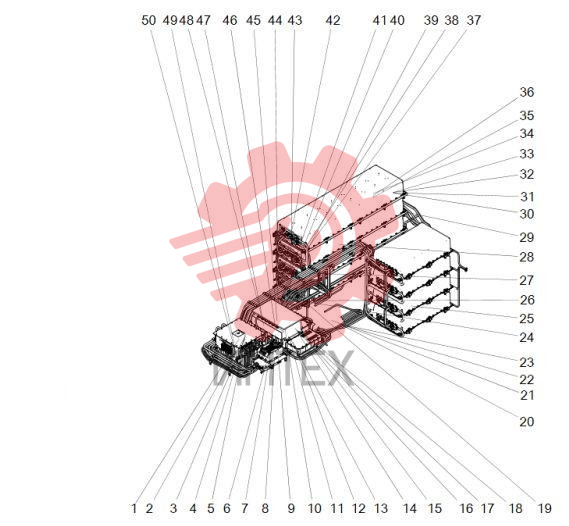

Узел высоковольтной электрической системы шасси (часть 1)

Узел высоковольтной электрической системы шасси (часть 1)

1 803597280

  • 803597280 - Коробка высоковольтная соединительная

2 125813188

  • 125813188 - Цепь главная минус 2 к высоковольтному блоку 64

3 125813187

  • 125813187 - Цепь главная минус 1 к высоковольтному блоку 63

4 125813185

  • 125813185 - Цепь главная плюс 1 к высоковольтному блоку 61

5 125813186

  • 125813186 - Цепь главная плюс 2 к высоковольтному блоку 62

6 803597319

  • 803597319 - Оснащён контроллером двигателя

7 805047870

  • 805047870 - Болт M8X12

8 801905276

  • 801905276 - Зажим с резиновой полосой малый 60

9 803596689

  • 803596689 - Блок управления аккумулятором

10 803597323

  • 803597323 - 6KWDCDC

11 125813951

  • 125813951 - Кронштейн крепления 0606

12 125813191

  • 125813191 - Блок высоковольтный 67 к подъемному двигателю положительный

13 803599032

  • 803599032 - Шкаф высоковольтный распределительный 360KW

14 803597318

  • 803597318 - Контроллер двигателя хода

15 125813189

  • 125813189 - Блок высоковольтный 65 к главному приводному двигателю положительный

16 125813190

  • 125813190 - Блок высоковольтный 66 к главному приводному двигателю отрицательный

17 125813206

  • 125813206 - Линия низковольтная резольвера главного приводного двигателя

18 125813197

  • 125813197 - Линия W главного приводного двигателя

19 125813196

  • 125813196 - Линия V главного приводного двигателя

20 125813195

  • 125813195 - Линия главного приводного двигателя

21 125813205

  • 125813205 - Линия низковольтная резольвера вспомогательного двигателя

22 125813203

  • 125813203 - Линия вспомогательного двигателя

23 125813202

  • 125813202 - Линия V вспомогательного двигателя

24 125813201

  • 125813201 - Двигатель вспомогательный...линия

25 803597279

  • 803597279 - Коробка электрическая

26 803597278

  • 803597278 - Коробка электрическая

27 803598822

  • 803598822 - Стойка зарядная

28 125813199

  • 125813199 - Линия V подъемного двигателя

29 125813198

  • 125813198 - Линия подъемного двигателя

30 125813200

  • 125813200 - Двигатель подъёма...линия

31 125813207

  • 125813207 - Линия низковольтная резольвера подъемного двигателя

32 801905274

  • 801905274 - Зажим с резиновой полосой
  • малый 40

33 805338270

  • 805338270 - Шайба 12 (Dacro)
  • Кол-во: GB/T96.1-2002

34 805338261

  • 805338261 - Шайба 12 (Dacro)
  • Кол-во: GB/T93-1987

35 805047774

  • 805047774 - Болт M12X80 (Dacro)
  • Кол-во: GB/T5783-2000

36 805238372

  • 805238372 - Гайка M12 (Dacro)
  • Кол-во: GB/T6170-2000

37 805338275

  • 805338275 - Шайба 6 (Dacro)
  • Кол-во: GB/T97.1-2002

38 805338258

  • 805338258 - Шайба 6 (Dacro)
  • Кол-во: GB/T93-1987

39 805141979

  • 805141979 - Винт N6X20 (дакромет)
  • Кол-во: GB/T818-2016

40 805238957

  • 805238957 - Гайка N6 (Dacro)
  • Кол-во: GB/T6172.1-2000

41 801905408

  • 801905408 - С резиновой лентой
  • хомут

42 125813357

  • 125813357 - Кронштейн крепления высоковольтной линии

43 805047725

  • 805047725 - Болт N8X16
  • Кол-во: GB/T16674.1-2004

44 801905273

  • 801905273 - Зажим с резиновой полосой малый 30

45 805004534

  • 805004534 - Болт N10X25
  • Кол-во: GB/T16674.1-2004

46 805239960

  • 805239960 - Гайка N10
  • Кол-во: GB/T6177.1-2016

47 125813358

  • 125813358 - Кронштейн высоковольтного блока

48 125813769

  • 125813769 - Кронштейн распределительной коробки

49 803597541

  • 803597541 - Коробка распределительная радиатора аккумулятора

50 125813361

  • 125813361 - Кронштейн контроллера двигателя
