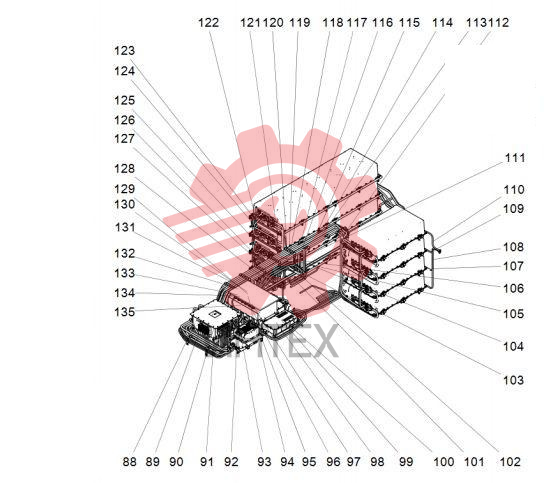

Узел высоковольтной электрической системы шасси (часть 3)

Узел высоковольтной электрической системы шасси (часть 3)

88 125813892

  • 125813892 - Коробка электрическая 4 с железной проволокой

89 125813891

  • 125813891 - Коробка электрическая 3 с железной проволокой

90 125813890

  • 125813890 - Коробка электрическая 2 с железной проволокой

91 125813889

  • 125813889 - Коробка электрическая 1 с железной проволокой

92 125813816

  • 125813816 - Короб электрический 1 выход подогрева на электрический короб 2 вход подогрева

93 803108038

  • 803108038 - Зажим трубный

94 125813903

  • 125813903 - Кронштейн крепления жгута проводов

95 125813912

  • 125813912 - Кронштейн опорный жгута проводов

96 125813902

  • 125813902 - Кронштейн опорный жгута проводов

97 805004518

  • 805004518 - Болт M6X20
  • Кол-во: GB/T16674.1-2004

98 803688302

  • 803688302 - Кронштейн линии

99 805050664

  • 805050664 - Болт N6X80 (Dacro)
  • Кол-во: GB/T5782-2000

100 125813950

  • 125813950 - Зажим трубный

101 125814053

  • 125814053 - Блок электрический 7 выход низкого напряжения на электрический блок 8 вход низкого напряжения

102 125814054

  • 125814054 - Короб электрический 7 выход подогрева на электрический короб 8 вход подогрева

103 125814074

  • 125814074 - Кронштейн крепления высоковольтного жгута проводов

104 125814065

  • 125814065 - Короб электрический 5 выход подогрева на электрический короб 6 вход подогрева

105 125814061

  • 125814061 - Блок электрический 5 выход низкого напряжения на электрический блок 6 вход низкого напряжения

106 125814062

  • 125814062 - Блок электрический 6 выход низкого напряжения на электрический блок 7 вход низкого напряжения

107 125814063

  • 125814063 - Блок электрический 5 минус к электрическому блоку 6 плюс

108 125814056

  • 125814056 - Блок электрический 7 минус к электрическому блоку 8 плюс

109 125814070

  • 125814070 - Коробка электрическая 7 с железной проволокой

110 125814071

  • 125814071 - Коробка электрическая 8 с железной проволокой

111 125814068

  • 125814068 - Коробка электрическая 5 с железной проволокой

112 125814067

  • 125814067 - Коробка электрическая 6 с железной проволокой

113 805047469

  • 805047469 - Болт N6X45 (Dacro)
  • Кол-во: GB/T5783-2000

114 125814060

  • 125814060 - Блок электрический 4 выход низкого напряжения на электрический блок 5 вход низкого напряжения

115 125813360

  • 125813360 - Линия высоковольтная от соединительной коробки к заднему радиатору

116 125813194

  • 125813194 - Блок высоковольтный 610 к вспомогательному двигателю отрицательный

117 125813193

  • 125813193 - Блок высоковольтный 69 к вспомогательному двигателю положительный

118 125813362

  • 125813362 - Кронштейн контроллера двигателя

119 805004770

  • 805004770 - Болт N10X20 (Dacro)
  • Кол-во: GB/T16674.1-2004

120 125814055

  • 125814055 - Выход низковольтный электрического блока 8 к низковольтному входу блока управления аккумулятором

121 125814066

  • 125814066 - Электрокоробка 6
  • минус к общему минусу аккумулятора 2

122 125813319

  • 125813319 - Линия высоковольтная от блока к высоковольтной линии TMS

123 125813914

  • 125813914 - Кронштейн крепления жгута проводов блока управления аккумулятором

124 125813318

  • 125813318 - Управление высоковольтным блоком 2 к управлению блока управления аккумулятором 2

125 125813317

  • 125813317 - Управление высоковольтным блоком 1 к управлению блока управления аккумулятором 1

126 125813913

  • 125813913 - Кронштейн линии высоковольтного блока

127 125813192

  • 125813192 - Блок высоковольтный 68 к подъемному двигателю отрицательный

128 125814051

  • 125814051 - Электрокоробка 8
  • минус к общему минусу аккумулятора 3

129 125814052

  • 125814052 - Электрокоробка 8
  • выход обогрева на вход обогрева высоковольтной коробки 3

130 125814050

  • 125814050 - Выход нагрева высоковольтного блока 3 ко входу нагрева электрического блока 7

131 125814057

  • 125814057 - Электрокоробка 7
  • плюс к общему плюсу аккумулятора 3

132 125814058

  • 125814058 - Электрокоробка 6
  • выход обогрева на вход обогрева высоковольтной коробки 2

133 125814064

  • 125814064 - Выход нагрева высоковольтного блока 2 ко входу нагрева электрического блока 5

134 125814059

  • 125814059 - Электрокоробка 5
  • плюс к общему плюсу аккумулятора 2

135 805004834

  • 805004834 - Болт N6X12 (Dacro)
  • Кол-во: GB/T16674.1-2004
