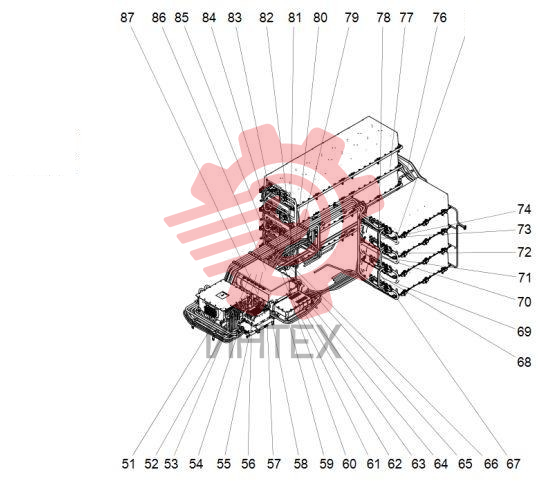

Узел высоковольтной электрической системы шасси (часть 2)

Узел высоковольтной электрической системы шасси (часть 2)

51 125813375

  • 125813375 - Пластина монтажная радара

52 127001802

  • 127001802 - Шайба 8 (Dacro)

53 125813374

  • 125813374 - Шайба 8 (Dacro)

54 125813806

  • 125813806 - Болт N8X20 (Dacro)

55 801900028

  • 801900028 - Болт N6X20

56 803684273

  • 803684273 - Кронштейн линии

57 125813370

  • 125813370 - Стяжка кабельная 4.8X200

58 801905272

  • 801905272 - Модуль управления радаром

59 125813368

  • 125813368 - 360 Кронштейн крепления главного блока

60 125813367

  • 125813367 - 360 Модуль управления панорамным обзором

61 805004544

  • 805004544 - Монитор 360
  • Кол-во: GB/T16674.1-2004

62 125813366

  • 125813366 - Зуммер

63 125813363

  • 125813363 - Втулка

64 125813371

  • 125813371 - Пластина прижимная линии

65 860118482

  • 860118482 - Болт N8X25 (Dacro)
  • Кол-во: GB/T16674.1-2004

66 805004521

  • 805004521 - Кронштейн камеры панорамного обзора (вид спереди)
  • Кол-во: GB/T16674.1-2004

67 805239962

  • 805239962 - 360 Камера
  • Кол-во: GB/T6177.1-2016

68 805004532

  • 805004532 - Гайка N4 (Dacro)
  • Кол-во: GB/T16674.1-2004

69 805049471

  • 805049471 - Шайба 4 (Dacro)
  • Кол-во: GB/T16674.1-2004

70 805135720

  • 805135720 - Шайба 4 (Dacro)
  • Кол-во: GB/T6177.1-2000

71 125813364

  • 125813364 - Винт N4X20 (дакромет)

72 805004545

  • 805004545 - Чехол гофрированный
  • Кол-во: GB/T16674.1-2004

73 125813365

  • 125813365 - Винт N4X8

74 125813808

  • 125813808 - Пластина-крышка

75 125813807

  • 125813807 - Болт N4X16 (Dacro)

76 125813898

  • 125813898 - Блок высоковольтный к линии 0606

77 125813887

  • 125813887 - Линия высоковольтная от соединительной коробки к переднему радиатору

78 125813825

  • 125813825 - Электрокоробка 4
  • выход обогрева на вход обогрева высоковольтной коробки 1

79 125813811

  • 125813811 - Электрокоробка 4
  • минус к общему минусу аккумулятора 1

80 125813810

  • 125813810 - Электрокоробка 1
  • плюс к общему плюсу аккумулятора 1

81 125813824

  • 125813824 - Выход отопления высоковольтного блока 1 к входу отопления электрического блока 1

82 125813896

  • 125813896 - Выход низковольтный блока управления аккумулятором к низковольтному входу электрического блока 1

83 125813818

  • 125813818 - Короб электрический 3 выход подогрева на электрический короб 4 вход подогрева

84 125813828

  • 125813828 - Блок электрический 3 выход низкого напряжения на электрический блок 4 вход низкого напряжения

85 125813827

  • 125813827 - Блок электрический 2 выход низкого напряжения на электрический блок 3 вход низкого напряжения

86 125813817

  • 125813817 - Короб электрический 2 выход подогрева на электрический короб 3 вход подогрева

87 125813826

  • 125813826 - Блок электрический 1 выход низкого напряжения на электрический блок 2 вход низкого напряжения
