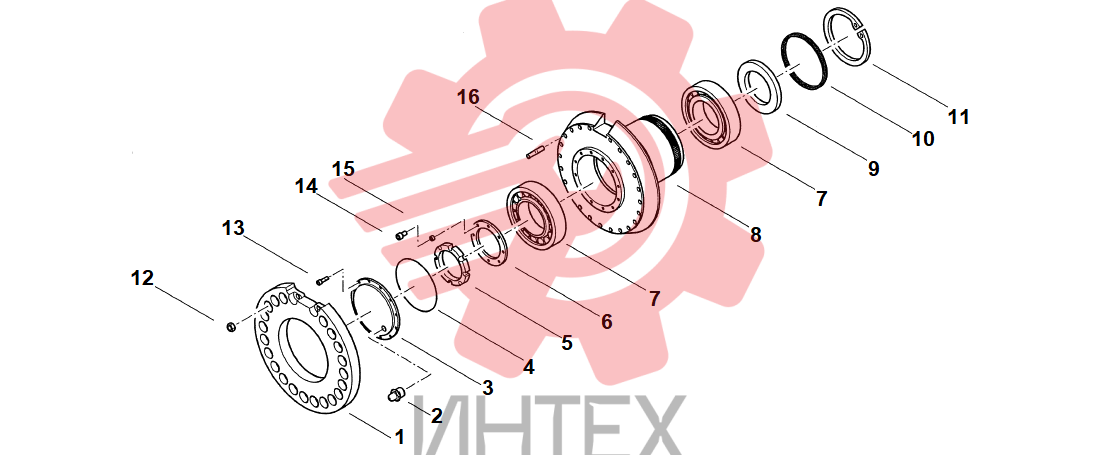

23. Ступица колеса

23. Ступица колеса

23. Ступица колеса

1 M7693T

  • M7693T - Mutter
  • Кол-во: 2

2 29002500001

  • 29002500001 - Lubricator
  • Кол-во: 2

3 M7690T

  • M7690T - Cover
  • Кол-во: 2

4 2OR4975

  • 2OR4975 - Gasket
  • Кол-во: 2

5 M7691T

  • M7691T - Ring nut
  • Кол-во: 2

6 M7692T

  • M7692T - Mutter
  • Кол-во: 2

7 29427524

  • 29427524 - Bearing
  • Кол-во: 4

8 M7678T

  • M7678T - Hub
  • Кол-во: 2

9 M7689T

  • M7689T - Mutter
  • Кол-во: 2

10 22941520001

  • 22941520001 - Gasket
  • Кол-во: 2

11 2900960501

  • 2900960501 - Lock washer
  • Кол-во: 2

12 2KD659115100

  • 2KD659115100 - Nut
  • Кол-во: 44

13 29000150001

  • 29000150001 - Screw
  • Кол-во: 24

14 29000150009

  • 29000150009 - Screw
  • Кол-во: 16

15 Z1919

  • Z1919 - Washer
  • Кол-во: 16

16 1K101738P1

  • 1K101738P1 - Stud
  • Кол-во: 44
