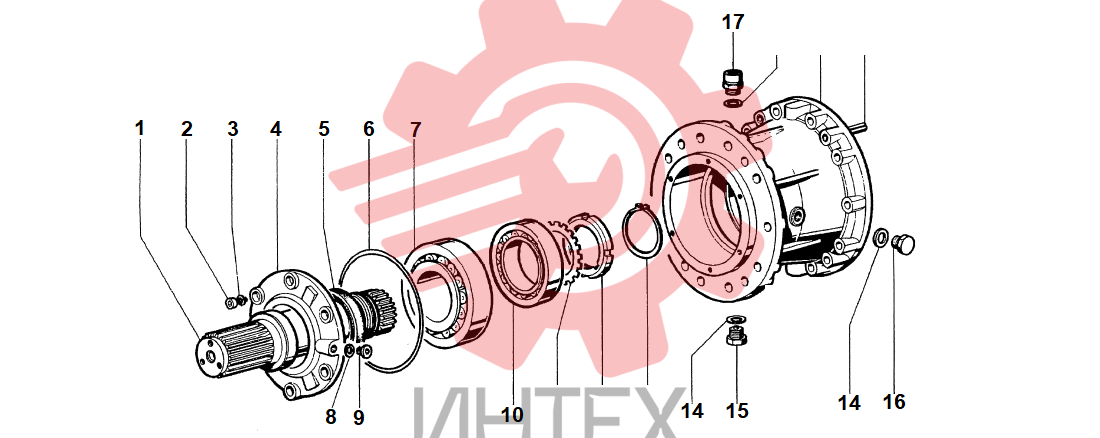

9. Редуктор (часть I)

9. Редуктор (часть I)

9. Редуктор (часть I)

1 1B3111373060

  • 1B3111373060 - Splined shaft
  • Кол-во: 1

2 1B4610780000

  • 1B4610780000 - Screw
  • Кол-во: 6

3 1B4670100101

  • 1B4670100101 - Washer
  • Кол-во: 6

4 1B3541742400

  • 1B3541742400 - Cover
  • Кол-во: 1

5 1B4113350000

  • 1B4113350000 - Gasket
  • Кол-во: 1

6 1B4123410000

  • 1B4123410000 - O-ring
  • Кол-во: 1

7 1B4221410000

  • 1B4221410000 - Bearing
  • Кол-во: 1

8 1B4170010010

  • 1B4170010010 - Washer
  • Кол-во: 1

9 1B4510220000

  • 1B4510220000 - Cap
  • Кол-во: 1

10 1B4221390000

  • 1B4221390000 - Bearing
  • Кол-во: 1

11 1B3721134640

  • 1B3721134640 - Lock washer
  • Кол-во: 1

12 1B4710160000

  • 1B4710160000 - Ring nut
  • Кол-во: 1

13 1B4310700000

  • 1B4310700000 - Lockwasher
  • Кол-во: 1

14 1B4170030010

  • 1B4170030010 - Washer
  • Кол-во: 3

15 1B4512040000

  • 1B4512040000 - Cap
  • Кол-во: 1

16 1B4511040000

  • 1B4511040000 - Cap
  • Кол-во: 1

17 1B4510640000

  • 1B4510640000 - Cap
  • Кол-во: 1

18 1B3520661420

  • 1B3520661420 - Support
  • Кол-во: 1

19 1B4384304010

  • 1B4384304010 - Taper pin
  • Кол-во: 4
