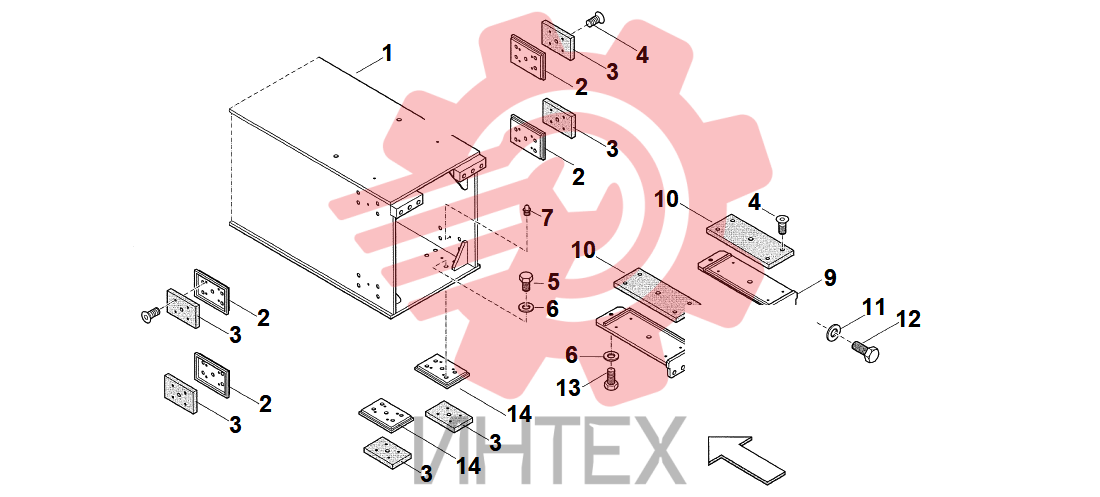

91. Пластины скольжения спредера (подвижные)

91. Пластины скольжения спредера (подвижные)

91. Пластины скольжения спредера (подвижные)

1 N4124T

  • N4124T - Arm
  • Кол-во: 1

3 2910949002

  • 2910949002 - Shoe
  • Кол-во: 6

4 29000250001

  • 29000250001 - Screw
  • Кол-во: 32

5 29000050058

  • 29000050058 - Screw
  • Кол-во: 24

6 29001110009

  • 29001110009 - Flat washer
  • Кол-во: 26

7 29002500001

  • 29002500001 - Lubricator
  • Кол-во: 8

9 M4867T

  • M4867T - Support
  • Кол-во: 1

9 M4867T

  • M4867T - Support
  • Кол-во: 1

10 2910949003

  • 2910949003 - Shoe
  • Кол-во: 2

11 29001110010

  • 29001110010 - Flat washer
  • Кол-во: 6

12 29000050064

  • 29000050064 - Screw
  • Кол-во: 6

13 29000050036

  • 29000050036 - Screw
  • Кол-во: 2

14 M2608T

  • M2608T - Support
  • Кол-во: 4

14 M2608T

  • M2608T - Support
  • Кол-во: 2
